mplot3d（matplotlib + Python）で選択したオブジェクトのプロパティを取得する方法

matplotlibの3Dプロット（mplot3d）では、pick_eventを利用することで、プロット上でクリック・選択したオブジェクトのプロパティ（座標など）を簡単に取得できます。以下に具体的な手順とコード例を紹介します。

実装手順

• 図のサイズを設定し、サブプロット間および周囲の余白を調整します。

• 新しい図を作成するか、既存の図をアクティブにします。

• サブプロット構成の一部として、図に「ax」（3D軸）を追加します。

• ランダムなデータポイントを使って散布図を作成します。

• 関数*pick_event_method*をイベント*pick_event*にバインドします。

• イベント発生時に、該当ポイントの x、y、z 座標を出力します。

• 図を表示するには、Show() メソッドを使用します。

コード例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure()

ax = fig.add_subplot(111, projection='3d')

# 散布図の作成
ax.scatter(np.random.rand(10), np.random.rand(10), np.random.rand(10), c=np.random.rand(10),
    cmap='hot', picker=5, s=100)


# ピックイベント時に呼ばれる関数
def pick_event_method(event):
    ind = event.ind[0]
    x, y, z = event.artist._offsets3d
    print(x[ind], y[ind], z[ind])


# pick_event_method を pick_event に接続
fig.canvas.mpl_connect('pick_event', pick_event_method)

plt.show()

出力結果

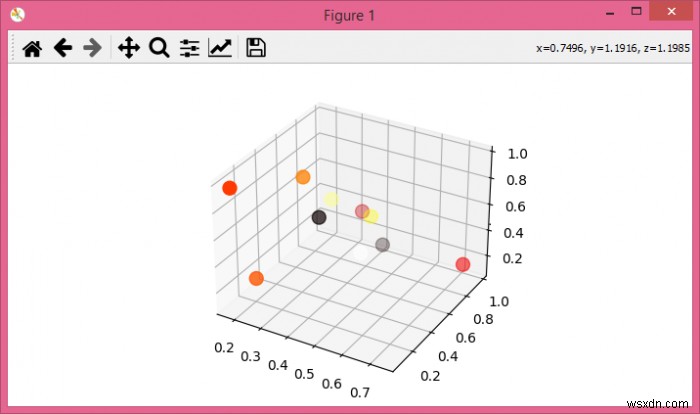

上記のコードを実行すると、次のような3D散布図が表示されます −

表示されたプロット上のポイントをクリックすると、クリックした各点のx・y・z座標がコンソールに出力されます。

0.29471404722373373 0.7272382336952506 0.551701540876738
0.7393059098968329 0.880733225356321 0.20733995579556608
0.4055966753557102 0.9709122739514328 0.10116103589732084
0.2781962334047674 0.48531626106129566 0.8573607199598575

解説のポイント

このコードの重要な部分は、fig.canvas.mpl_connect('pick_event', pick_event_method) の箇所です。ここでピックイベントとコールバック関数を紐付けることで、ユーザーがグラフ上のデータポイントをクリックしたタイミングで自動的に関数が呼び出されます。また、event.artist._offsets3d から3D散布図の全座標データにアクセスし、event.ind でクリックされたポイントのインデックスを特定することで、該当する点の正確な座標を取得できます。picker=5 の引数は、クリック判定の許容範囲（ピクセル単位）を指定しており、この値を調整することでクリックの検出精度を変更できます。
