OpenCVで画像をマスキングするとは？filter2D()を使ったフィルタリングの基本と実装例

OpenCVにおけるマスキング（フィルタリング）とは

マスク処理（Mask Operation）とは、あらかじめ用意したマスク行列（カーネル）に基づいて、画像内の各ピクセルの値を再計算する処理のことです。この手法は一般にフィルタリングとも呼ばれています。

OpenCVでは、Imgprocクラスのfilter2D()メソッドを使うことで、簡単にマスキングやフィルタリングを実現できます。このメソッドは、入力画像（ソース）、出力画像（デスティネーション）、そしてカーネル行列の3つを引数として受け取り、ソース行列とカーネル行列の畳み込み演算を行います。

主な用途

• シャープ化（輪郭を強調）
• ぼかし処理（平滑化）
• エッジ検出

実装例：Javaでfilter2D()を使う

以下は、2種類のカーネルを使って画像をフィルタリングするJavaのサンプルコードです。

import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class MaskingExample {
    public static void main( String[] args ) {
        // OpenCVのコアライブラリを読み込む
        System.loadLibrary( Core.NATIVE_LIBRARY_NAME );

        // 入力画像を読み込む
        String file = "D://images//boy.jpg";
        Mat src = Imgcodecs.imread(file);

        // 結果を格納する空の行列を作成
        Mat dst = new Mat();

        // カーネル1を作成（シャープ化用）
        Mat kernel1 = new Mat(3, 3, CvType.CV_8S);
        int row = 0, col = 0;
        kernel1.put(row, col, 0, -1, 0, -1, 5, -1, 0, -1, 0);

        // カーネル2を作成（平均化・ぼかし用）
        Mat kernel2 = Mat.ones(2, 2, CvType.CV_32F);
        for(int i = 0; i < kernel2.rows(); i++) {
            for(int j = 0; j < kernel2.cols(); j++) {
                double[] m = kernel2.get(i, j);
                for(int k = 1; k < m.length; k++) {
                    m[k] = m[k] / (2 * 2);
                }
                kernel2.put(i, j, m);
            }
        }

        // カーネル1で画像をフィルタリング
        Imgproc.filter2D(src, dst, -1, kernel1);
        HighGui.imshow("Mask Example1", dst);
        dst = new Mat();

        // カーネル2で画像をフィルタリング
        Imgproc.filter2D(src, dst, -1, kernel2);
        HighGui.imshow("Mask Example2", dst);
        HighGui.waitKey();
    }
}

コードのポイント

• kernel1：中心が5、周囲が-1の3×3行列で、シャープ化フィルタとして機能します。画像の輪郭がくっきりと強調されます。
• kernel2：全要素が1/4の2×2行列で、平均化フィルタ（ぼかし）として機能します。画像全体がなめらかになります。

入力画像

実行結果

上記プログラムを実行すると、以下のようなウィンドウが表示されます。

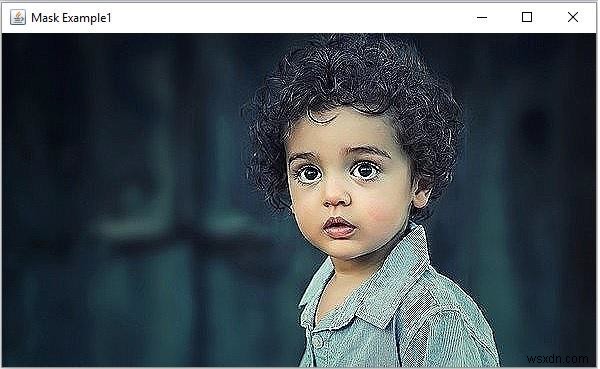

カーネル1（シャープ化）の結果：

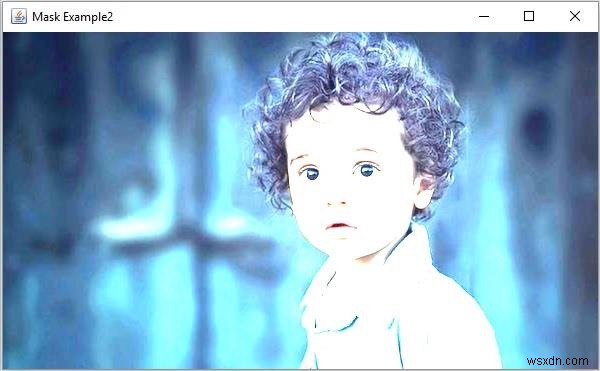

カーネル2（ぼかし）の結果：

まとめ

OpenCVのfilter2D()メソッドを使えば、カーネル行列を変えるだけでシャープ化やぼかしなど、さまざまな画像処理を柔軟に実装できます。マスキングの仕組みを理解することは、より高度な画像処理技術への第一歩となるでしょう。
