JavaFXでパス要素（直線）を作成する方法

javafx.scene.shape.LineTo クラスは、パス要素のひとつである line（直線） を表します。このクラスを使うと、現在の座標から指定した新しい座標まで、まっすぐな線を描画できます。

直線のパス要素を作成するには、以下の手順に従います。

• LineTo クラスをインスタンス化します。

• セッターメソッドを使用するか、コンストラクタに値を渡すことで、このクラスのプロパティに値を設定します。

• Path クラスをインスタンス化します。

• getElements() メソッドを使って、作成した Path の ObservableList オブジェクトを取得します。

• add() メソッドを使って、先ほど作成した LineTo オブジェクトを ObservableList に追加します。

• 最後に、パスを Group オブジェクトに追加します。

サンプルコード

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.LineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;
public class LineToExample extends Application {
   public void start(Stage stage) {
      // パス要素オブジェクトの作成
      MoveTo moveTo = new MoveTo(208, 71);
      LineTo line1 = new LineTo(421, 161);
      LineTo line2 = new LineTo(226,232);
      LineTo line3 = new LineTo(332,52);
      // パスの作成
      Path path = new Path();
      path.getElements().addAll(moveTo, line1, line2, line3);
      // その他のプロパティ設定
      path.setStrokeWidth(8.0);
      path.setStroke(Color.DARKSLATEGREY);
     // Stageオブジェクトの準備
      Group root = new Group(path);
      Scene scene = new Scene(root, 595, 300, Color.BEIGE);
      stage.setTitle("JavaFX Example");
      stage.setScene(scene);
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

このサンプルでは、まず MoveTo で描画開始点を指定し、その後複数の LineTo を組み合わせることで、星形のような折れ線グラフィックを描いています。setStrokeWidth() メソッドで線の太さを、setStroke() メソッドで線の色をそれぞれ設定できる点にも注目してください。

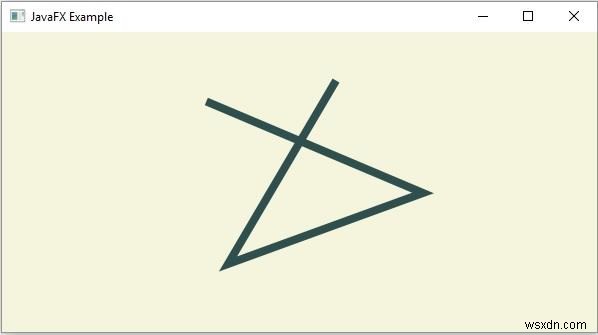

実行結果
