JavaFXでポリゴン（多角形）を作成する方法を徹底解説

JavaFXにおけるポリゴンとは

ポリゴン（多角形）とは、同一平面上に存在する複数の線分によって形成される閉じた図形のことです。JavaFXでは、このポリゴンは javafx.scene.shape.Polygon クラスによって表現されます。

JavaFXでポリゴンを作成するには、以下の手順が必要です。

• Polygonクラスのインスタンスを生成する。
• ポリゴンを構成する各線分の始点と終点のXY座標を、コンストラクタの引数として渡すか、getPoints() メソッドを使って設定する。

polygon.getPoints().addAll(new Double[]{ カンマ区切りのXY座標のリスト });

• 作成したノード（図形）をGroupオブジェクトに追加する。

サンプルコード

以下は、異なる色とスタイルを持つ2つのポリゴンを描画する完全なサンプルプログラムです。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.Polygon;
public class DrawingPolygon extends Application {
    public void start(Stage stage) {
        // 1つ目のポリゴンを描画
        Polygon polygon1 = new Polygon();
        // 頂点の座標を設定
        polygon1.getPoints().addAll(new Double[]{
            250.0, 50.0, 175.0, 150.0,
            175.0, 250.0, 200.0, 250.0,
            350.0, 150.0
        });
        // 塗りつぶし色や線のスタイルを設定
        polygon1.setFill(Color.DARKCYAN);
        polygon1.setStrokeWidth(8.0);
        polygon1.setStroke(Color.DARKSLATEGREY);
        // 2つ目のポリゴンを描画
        Polygon polygon2 = new Polygon();
        // 頂点の座標を設定
        polygon2.getPoints().addAll(new Double[]{
            410.0, 160.0, 430.0, 130.0, 470.0, 130.0,
            490.0, 160.0, 470.0, 200.0, 430.0, 200.0
        });
        // 塗りつぶし色や線のスタイルを設定
        polygon2.setFill(Color.CHOCOLATE);
        polygon2.setStrokeWidth(8.0);
        polygon2.setStroke(Color.BROWN);
        // シーンを設定して表示
        Group root = new Group(polygon1, polygon2);
        Scene scene = new Scene(root, 595, 300, Color.BEIGE);
        stage.setTitle("Drawing Polygon");
        stage.setScene(scene);
        stage.show();
    }
    public static void main(String args[]){
        launch(args);
    }
}

ポイント解説

• setFill()： 図形内部の塗りつぶし色を指定します。
• setStroke()： 図形の輪郭線の色を指定します。
• setStrokeWidth()： 輪郭線の太さをピクセル単位で指定します。

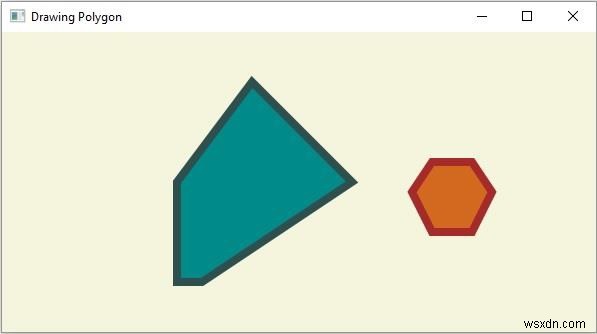

実行結果

上記のコードを実行すると、ダークシアン色の5角形とチョコレート色の6角形が、ベージュ背景のウィンドウ上に表示されます。
