JavaFXでポリライン（Polyline）を作成する方法をわかりやすく解説

ポリライン（Polyline）とは、同一平面上に存在する複数の線分をつなげて構成される「開いた図形」のことです。つまり、ポリラインは終点が始点につながらない（閉じられていない）という点を除けば、ポリゴンと同じものです。

JavaFXでは、ポリラインは javafx.scene.shape.Polyline クラスによって表現されます。このクラスを利用することで、自由な形状の折れ線グラフやパスなどを簡単に描画できます。

ポリラインを作成する手順

JavaFXでポリラインを作成するには、以下の手順に従います。

1. Polylineクラスをインスタンス化する — まず、new Polyline() でオブジェクトを生成します。
2. 各線分の始点と終点の座標を設定する — 座標はコンストラクタの引数として渡す方法と、getPoints() メソッドを使う方法の2通りがあります。以下のように addAll() にX座標・Y座標を交互にカンマ区切りで指定します。

polyline.getPoints().addAll(new Double[]{ X1, Y1, X2, Y2, ... });

3. 作成したノード（図形）をGroupオブジェクトに追加する — 最後に、シーンに表示できるようグループへ登録します。

サンプルコード

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.Polyline;

public class DrawingPolyLine extends Application {
    public void start(Stage stage) {
        // ポリラインの生成
        Polyline polyline = new Polyline();
        // 各頂点の座標を設定
        polyline.getPoints().addAll(new Double[]{
            150.0, 200.0, 410.0, 200.0, 250.0, 50.0, 250.0, 230.0 });
        // 線のスタイルを設定
        polyline.setStrokeWidth(8.0);
        polyline.setStroke(Color.DARKSLATEGREY);
        // シーンの設定
        Group root = new Group(polyline);
        Scene scene = new Scene(root, 595, 300, Color.BEIGE);
        stage.setTitle("Drawing Polyline");
        stage.setScene(scene);
        stage.show();
    }
    public static void main(String args[]){
        launch(args);
    }
}

このコードでは、4つの頂点 (150, 200)、(410, 200)、(250, 50)、(250, 230) を順番に結ぶ折れ線を描画しています。setStrokeWidth() で線の太さを8.0に、setStroke() でダークスレートグレーの色を指定しているため、はっきりと見える線になります。

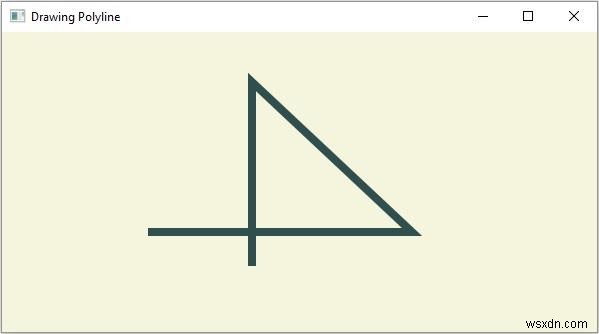

実行結果

プログラムを実行すると、背景がベージュ色のウィンドウ上に、指定した座標を結んだ太い折れ線が表示されます。このように Polyline クラスを使えば、座標のリストを渡すだけで柔軟な折れ線図形を描くことができます。
