JavaFXでCubicCurve（3次曲線）を作成・描画する方法を解説

3次曲線（Cubic Curve）とは

3次曲線とは、2つの変数を含む3次多項式関数によって表される曲線のことです。滑らかなS字カーブなどを描く際に利用され、グラフィック描画の分野で広く使われています。

JavaFXでは、この3次曲線をjavafx.scene.shape.CubicCurveクラスで表現します。このクラスには以下の8つのプロパティが用意されています。

• startX：曲線の始点のX座標。setStartX()メソッドで値を設定します。
• startY：曲線の始点のY座標。setStartY()メソッドで値を設定します。
• controlX1：第1制御点のX座標。setControlX1()メソッドで値を設定します。
• controlY1：第1制御点のY座標。setControlY1()メソッドで値を設定します。
• controlX2：第2制御点のX座標。setControlX2()メソッドで値を設定します。
• controlY2：第2制御点のY座標。setControlY2()メソッドで値を設定します。
• endX：曲線の終点のX座標。setEndX()メソッドで値を設定します。
• endY：曲線の終点のY座標。setEndY()メソッドで値を設定します。

始点と終点の2点に加え、2つの制御点が曲線の膨らみ方（形状）を決定します。制御点の位置を調整することで、さまざまな曲線を自由に表現できます。

3次曲線を作成する手順

JavaFXで3次曲線を作成するには、以下の手順を実行します。

1. CubicCurveクラスをインスタンス化します。
2. セッターメソッドを使用するか、コンストラクタの引数として必要なプロパティを設定します。
3. 作成したノード（図形）をGroupオブジェクトに追加します。

サンプルコード

以下は、CubicCurveクラスを使用して3次曲線を描画するJavaプログラムの例です。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.CubicCurve;
public class DrawingCubicCurve extends Application {
    @Override
    public void start(Stage stage) {
       //3次曲線を描画
       CubicCurve cubicCurve = new CubicCurve();
       //3次曲線のプロパティを設定
       cubicCurve.setStartX(75.0f);
       cubicCurve.setStartY(75.0f);
       cubicCurve.setControlX2(250.0f);
       cubicCurve.setControlY2(250.0f);
       cubicCurve.setControlX1(400.0f);
       cubicCurve.setControlY1(40.0f);
       cubicCurve.setEndX(500.0f);
       cubicCurve.setEndY(260.0f);
       //その他のプロパティを設定
       cubicCurve.setFill(Color.CHOCOLATE);
       cubicCurve.setStrokeWidth(8.0);
       cubicCurve.setStroke(Color.BROWN);
       //シーンオブジェクトの設定
       Group root = new Group(cubicCurve);
       Scene scene = new Scene(root, 600, 300);
       stage.setTitle("Drawing a cubic curve");
       stage.setScene(scene);
       stage.show();
    }
    public static void main(String args[]){
       launch(args);
    }
}

実行結果

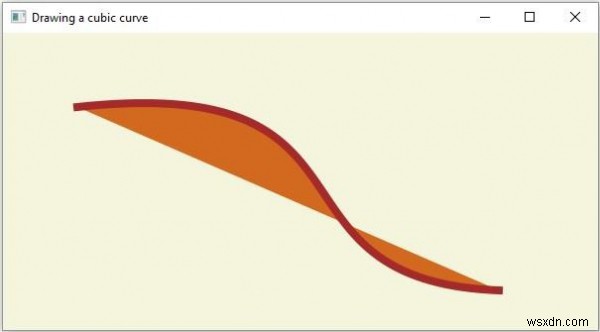

上記のコードを実行すると、以下のようにチョコレート色で塗りつぶされた3次曲線が描画されたウィンドウが表示されます。
