JavaFXのパス要素で2次曲線（QuadCurveTo）を描画する方法

QuadCurveToクラスは、パス要素のひとつである2次曲線（Quadratic Curve）を表します。このクラスを使うと、現在の座標から指定した新しい座標へ向かって、制御点を基準に滑らかな2次ベジェ曲線を描画できます。

QuadCurveToクラスの主なプロパティ

• x / y：曲線の終点となる座標を指定します。
• controlX / controlY：制御点の座標を指定します。この点の位置によって曲線の弯び方（カーブの形状）が決まります。

2次曲線パス要素の作成手順

1. QuadCurveToクラスをインスタンス化します。
2. セッターメソッドを使うか、コンストラクタに引数を渡して、各プロパティに値を設定します。
3. Pathクラスをインスタンス化します。
4. getElements()メソッドで、作成したPathの要素リスト（ObservableList）を取得します。
5. add()メソッドを使って、QuadCurveToオブジェクトをリストに追加します。
6. 最後に、パスをGroupオブジェクトに追加します。

サンプルコード

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.LineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;
import javafx.scene.shape.QuadCurveTo;
import javafx.scene.shape.VLineTo;

public class QuadraticCurveToExample extends Application {
    public void start(Stage stage) {
        // パス要素オブジェクトの作成
        MoveTo moveTo = new MoveTo(15, 15);
        LineTo line1 = new LineTo(100, 150);

        // QuadCurveToクラスのインスタンス化
        QuadCurveTo quadCurveTo = new QuadCurveTo();

        // QuadCurveToクラスのプロパティ設定
        quadCurveTo.setX(500.0f);
        quadCurveTo.setY(220.0f);
        quadCurveTo.setControlX(250.0f);
        quadCurveTo.setControlY(0.0f);

        // VLineToオブジェクトの作成
        VLineTo vLine = new VLineTo();
        vLine.setY(80);

        // パスの作成と要素の追加
        Path path = new Path();
        path.getElements().addAll(moveTo, line1, quadCurveTo, vLine);

        // 線の太さや色などのプロパティを設定
        path.setStrokeWidth(8.0);
        path.setStroke(Color.DARKSLATEGREY);

        // Stageオブジェクトの準備
        Group root = new Group(path);
        Scene scene = new Scene(root, 595, 300, Color.BEIGE);
        stage.setTitle("JavaFX Example");
        stage.setScene(scene);
        stage.show();
    }

    public static void main(String args[]) {
        launch(args);
    }
}

実行結果

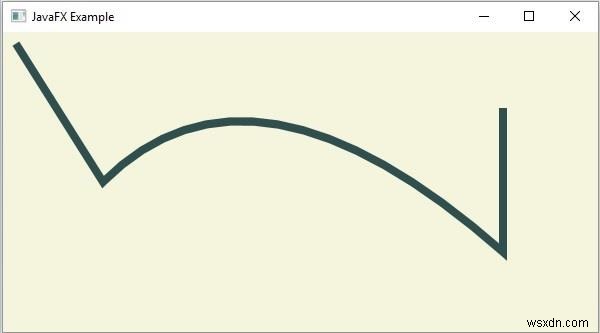

上記のコードをコンパイルして実行すると、直線と2次曲線、垂直線が連なったパスが描画されたウィンドウが表示されます。
