JavaFXでQuadCurve（2次ベジェ曲線）を作成・描画する方法

2次曲線（クアドラティックカーブ）とは、XY平面上に描かれる次数2のベジェパラメトリック曲線のことです。

JavaFXでは、2次曲線はjavafx.scene.shape.QuadCurveクラスによって表現されます。CubicCurve（3次曲線）とよく似ていますが、制御点が2つではなく1つだけ使用される点が大きな違いです。

QuadCurveクラスの6つのプロパティ

QuadCurveクラスには、曲線の形状を決定するために以下の6つのプロパティが用意されています。

• startX ― 曲線の始点のX座標を表します。setStartX()メソッドで値を設定できます。
• startY ― 曲線の始点のY座標を表します。setStartY()メソッドで値を設定できます。
• controlX ― 曲線の制御点のX座標を表します。setControlX()メソッドで値を設定できます。
• controlY ― 曲線の制御点のY座標を表します。setControlY()メソッドで値を設定できます。
• endX ― 曲線の終点のX座標を表します。setEndX()メソッドで値を設定できます。
• endY ― 曲線の終点のY座標を表します。setEndY()メソッドで値を設定できます。

2次曲線を作成する手順

JavaFXで2次曲線を描くには、以下の手順に従います。

1. QuadCurveクラスのインスタンスを生成します。
2. セッターメソッドを使用するか、コンストラクタの引数として値を渡して、必要なプロパティを設定します。
3. 作成したノード（図形）をGroupオブジェクトに追加します。

サンプルコード

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.QuadCurve;

public class DrawingQuadCurve extends Application {
    @Override
    public void start(Stage stage) {
        // 2次曲線を描画
        QuadCurve quadraticCurve = new QuadCurve();
        // 各プロパティを設定
        quadraticCurve.setStartX(75.0f);
        quadraticCurve.setStartY(75.0f);
        quadraticCurve.setControlX(250.0f);
        quadraticCurve.setControlY(250.0f);
        quadraticCurve.setEndX(500.0f);
        quadraticCurve.setEndY(260.0f);
        // 塗りつぶし色や線のスタイルを設定
        quadraticCurve.setFill(Color.CHOCOLATE);
        quadraticCurve.setStrokeWidth(8.0);
        quadraticCurve.setStroke(Color.BROWN);
        // シーンの作成と表示
        Group root = new Group(quadraticCurve);
        Scene scene = new Scene(root, 595, 300);
        stage.setTitle("Drawing a quadratic curve");
        stage.setScene(scene);
        stage.show();
    }

    public static void main(String args[]) {
        launch(args);
    }
}

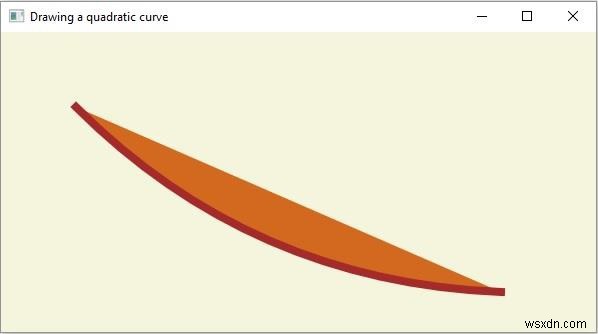

実行結果

上記のコードを実行すると、指定した始点・制御点・終点をもとに、チョコレート色で塗りつぶされ茶色の輪郭線を持つ2次曲線がウィンドウ上に表示されます。
