JavaFXでパス要素「アーク（Arc）」を作成する方法

ArcToクラスは、パス要素の一つであるアーク（円弧）を表します。このクラスを使用すると、現在の座標から指定した新しい座標まで円弧を描画できます。

ArcToパス要素の作成手順

アークのパス要素を作成するには、以下の手順に従います。

• ArcToクラスをインスタンス化します。
• セッターメソッドを使うか、コンストラクタに値を渡して、各プロパティに値を設定します。
• Pathクラスをインスタンス化します。
• getElements()メソッドを使って、作成したPathオブジェクトの監視可能なリスト（ObservableList）を取得します。
• add()メソッドを使って、作成したArcToオブジェクトをリストに追加します。
• 最後に、パスをGroupオブジェクトに追加します。

サンプルコード

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.ArcTo;
import javafx.scene.shape.LineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;
import javafx.scene.shape.VLineTo;
public class ArcToExample extends Application {
   public void start(Stage stage) {
      // パス要素オブジェクトの作成
      MoveTo moveTo = new MoveTo(490, 50);
      LineTo line1 = new LineTo(250, 250);
      // ArcToクラスのインスタンス化
      ArcTo arcTo = new ArcTo();
      arcTo.setX(300.0);
      arcTo.setY(50.0);
      arcTo.setRadiusX(50.0);
      arcTo.setRadiusY(50.0);
      // VLineToオブジェクトの作成
      VLineTo vLine = new VLineTo();
      vLine.setY(180);
      // パスの作成
      Path path = new Path();
      path.getElements().addAll(moveTo, line1, arcTo, vLine);
      // その他のプロパティを設定
      path.setStrokeWidth(8.0);
      path.setStroke(Color.DARKSLATEGREY);
      // Stageオブジェクトの準備
      Group root = new Group(path);
      Scene scene = new Scene(root, 595, 300, Color.BEIGE);
      stage.setTitle("JavaFX Example");
      stage.setScene(scene);
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

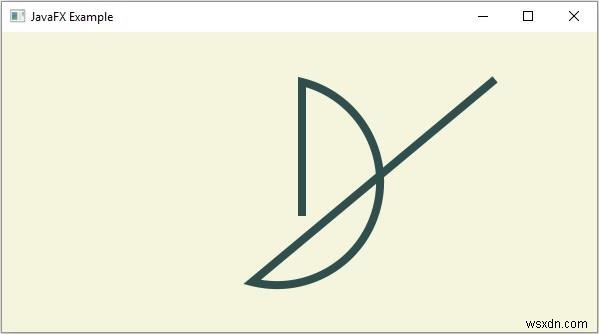

実行結果

上記のコードを実行すると、直線と円弧が組み合わされたパスが画面上に描画されます。ArcToでは、setX()とsetY()で円弧の終点座標を、setRadiusX()とsetRadiusY()で円弧の半径をそれぞれ指定できるため、滑らかな曲線を簡単に表現できます。
