Oracle XML Publisherでグラフ付きレポートを作成する方法

本記事では、Oracle® XML Publisherを使用して、グラフ(チャート)入りのレポートを作成する方法を解説します。

レポートのデータは表形式で表示されることが多いですが、グラフを使えばデータを視覚的に表現でき、内容がより分かりやすく伝わります。

例えば、以下のようなレポートはグラフを活用することで効果的に改善できます。

組織管理(OM)データに基づく顧客の販売履歴
失敗・完了・警告付き完了となった同時実行リクエストの日別発生件数

グラフの種類

XML Publisherで利用できる主なグラフの種類は以下の通りです。

棒グラフ(縦棒・横棒):X軸とY軸を持つバー形式でデータを表示します。
折れ線グラフ:時系列データの表示に適しています。
円グラフ:データを円形のグラフで表現し、構成比の可視化に適しています。

棒グラフの作成

まず、XMLデータファイルのサンプルを用意します。

<main>
   <DATA_RECORD>
     <STATUS>Normal</STATUS>
     <REQ_COUNT>210</REQ_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
     <STATUS>Warning</STATUS>
     <REQ_COUNT>30</REQ_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
     <STATUS>Error</STATUS>
     <REQ_COUNT>60</REQ_COUNT>
   </DATA_RECORD>
</main>

Oracle XML Publisherでグラフ付きレポートを作成する方法

rtfテンプレートを開き、XML Publisherアドインからグラフタイプのオブジェクトを挿入します。

「詳細」タブをクリックし、以下のコードを貼り付けます。

<Graph graphType = "BAR_VERT_CLUST">
  <Title text="Concurrent Request Status 5-DEC-2019" visible="true" horizontalAlignment="CENTER"/>
  <O1Title text="Request Status" visible="true"/>
  <Y1Title text="Number of Requests" visible="true"/>
  <LocalGridData colCount="{count(//DATA_RECORD)}" rowCount="1">
     <RowLabels>
        <Label>Request Count</Label>
     </RowLabels>
     <ColLabels>
       <xsl:for-each select="//DATA_RECORD">
         <Label>
           <xsl:value-of select="STATUS"/>
         </Label>
       </xsl:for-each>
     </ColLabels>
     <DataValues>
       <RowData>
          <xsl:for-each select="//DATA_RECORD">
            <Cell>
               <xsl:value-of select="REQ_COUNT"/>
            </Cell>
          </xsl:for-each>
       </RowData>
     </DataValues>
  </LocalGridData>
</Graph>

Oracle XML Publisherでグラフ付きレポートを作成する方法

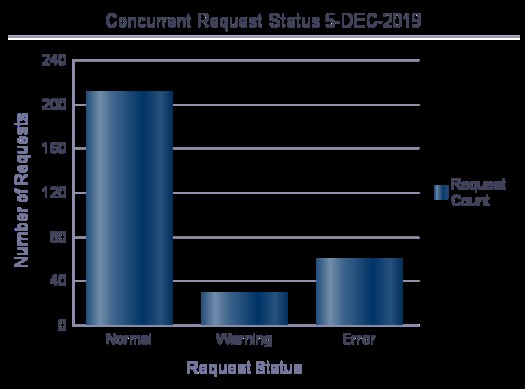

これにより、テンプレート上にダミーのグラフ画像が作成されます。出力時に必要なサイズへ調整する際は、この画像を利用します。

棒グラフ用XMLの解説

以下、コードの内容を行ごとに解説します。

<Graph graphType = "BAR_VERT_CLUST">

この行は、グラフの種類とカテゴリをBAR_VERT_CLUST(垂直方向のクラスタ形式の棒グラフ)として指定しています。

<Title text="Concurrent Request Status 5-DEC-2019" visible="true" horizontalAlignment="CENTER"/>

この行では、グラフのタイトルとその配置位置を指定します。XMLタグを使えば、動的なタイトルを設定することも可能です。

<O1Title text="Request Status" visible="true"/>
<Y1Title text="Number of Requests" visible="true"/>

これらの行では、棒グラフのX軸とY軸の名称を定義しています。

<LocalGridData colCount="{count(//DATA_RECORD)}" rowCount="1">

このセクションでは、グラフ内の行数と列数を指定します。

この例では colCount="{count(//DATA_RECORD)}" としています。XMLデータファイルには DATA_RECORD が3つ含まれているため、グラフは3列になります。また、rowCount="1" はこの棒グラフの行数を示します。

<RowLabels>
   <Label>Request Count</Label>
</RowLabels>

このセクションでは行ラベルを定義します。ラベルは静的にも動的にも設定できます。ここではRequest Countという固定ラベルを使用しました。

<ColLabels>
   <xsl:for-each select="//DATA_RECORD">
      <Label>
         <xsl:value-of select="STATUS"/>
      </Label>
   </xsl:for-each>
</ColLabels>

このセクションでは列ラベルを定義します。XMLデータファイル内の STATUS タグの値に基づいた動的な列ラベルを使用できます。

<DataValues>
   <RowData>
      <xsl:for-each select="//DATA_RECORD">
        <Cell>
           <xsl:value-of select="REQ_COUNT"/>
        </Cell>
      </xsl:for-each>
   </RowData>
</DataValues>

このセクションはグラフのデータ値を参照します。描画されるバーは、XMLデータファイル内の REQ_COUNT タグの値に比例した大きさになります。

Oracle XML Publisherでグラフ付きレポートを作成する方法

円グラフの作成

XMLデータファイルのサンプルは棒グラフの場合と同じものを使用します。

<main>
   <DATA_RECORD>
     <STATUS>Normal</STATUS>
     <REQ_COUNT>210</REQ_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
     <STATUS>Warning</STATUS>
     <REQ_COUNT>30</REQ_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
     <STATUS>Error</STATUS>
     <REQ_COUNT>60</REQ_COUNT>
   </DATA_RECORD>
</main>

Oracle XML Publisherでグラフ付きレポートを作成する方法

rtfテンプレートで、Publisherアドインからグラフタイプのオブジェクトを挿入します。

Oracle XML Publisherでグラフ付きレポートを作成する方法

「詳細」タブをクリックし、以下のコードを貼り付けます。

<Graph graphType="PIE">
   <Title text="Concurrent Request Status 5-DEC-2019"
   visible="true" horizontalAlignment="LEFT" />
   <LocalGridData rowCount="{count(//DATA_RECORD)}" colCount="1">
      <RowLabels>
         <xsl:for-each select="//DATA_RECORD">
            <Label>
               <xsl:value-of select="STATUS" />
            </Label>
         </xsl:for-each>
      </RowLabels>
      <DataValues>
         <xsl:for-each select="//DATA_RECORD">
            <RowData>
              <Cell>
                 <xsl:value-of select="REQ_COUNT"/>
              </Cell>
            </RowData>
         </xsl:for-each>
      </DataValues>
   </LocalGridData>
</Graph>

Oracle XML Publisherでグラフ付きレポートを作成する方法

円グラフ用XMLの解説

以下、コードの内容を行ごとに解説します。

<Graph graphType="PIE">

この行は、グラフの種類とカテゴリを PIE(円グラフ)形式として指定しています。

<LocalGridData rowCount="{count(//DATA_RECORD)}" colCount="1">

このセクションでは、グラフ内の行数と列数を指定します。

この例では rowCount="{count(//DATA_RECORD)}" としています。XMLデータファイルには DATA_RECORD が3つ含まれているため、円は3つのセクションに分割されます。

<RowLabels>
   <xsl:for-each select="//DATA_RECORD">
      <Label>
         <xsl:value-of select="STATUS" />
      </Label>
   </xsl:for-each>
</RowLabels>

このセクションでは行ラベルを定義します。ラベルは静的にも動的にも設定でき、ここではXMLデータファイル内の STATUS タグの値に基づいた行ラベルを使用しています。

<DataValues>
   <RowData>
      <xsl:for-each select="//DATA_RECORD">
         <Cell>
            <xsl:value-of select="REQ_COUNT"/>
         </Cell>
      </xsl:for-each>
   </RowData>
</DataValues>

このセクションはグラフのデータ値を参照し、REQ_COUNT タグの値に比例した大きさの扇形を作成します。各値は合計件数に対する割合を表します。

Oracle XML Publisherでグラフ付きレポートを作成する方法

折れ線グラフの作成

折れ線グラフは、一般的に時系列データを扱う場合に使用します。

XMLデータファイルのサンプル:

<main>
   <DATA_RECORD>
      <YEAR>2011</YEAR><ORDER_COUNT>6797</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2012</YEAR><ORDER_COUNT>6686</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2013</YEAR><ORDER_COUNT>6851</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2014</YEAR><ORDER_COUNT>7065</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2015</YEAR><ORDER_COUNT>6421</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2016</YEAR><ORDER_COUNT>6816</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2017</YEAR><ORDER_COUNT>9426</ORDER_COUNT>
   </DATA_RECORD>
   <DATA_RECORD>
      <YEAR>2018</YEAR><ORDER_COUNT>9008</ORDER_COUNT>
   </DATA_RECORD>
</main>

rtfテンプレートで、XML Publisherアドインからグラフタイプのオブジェクトを挿入します。

「詳細」タブをクリックし、以下のコードを貼り付けます。

<Graph graphType="LINE_VERT_ABS">
   <Title text="Cutomer Orders Yearwise" visible="true" horizontalAlignment="CENTER" />
   <O1Title text="Year" visible="true" />
   <Y1Title text="Number of Orders" visible="true" />
   <LocalGridData colCount="{count(//DATA_RECORD)}" rowCount="1">
      <RowLabels>
         <Label>Order Count</Label>
      </RowLabels>
      <ColLabels>
         <xsl:for-each select="//DATA_RECORD">
            <Label>
               <xsl:value-of select="YEAR" />
            </Label>
         </xsl:for-each>
      </ColLabels>
      <DataValues>
         <RowData>
            <xsl:for-each select="//DATA_RECORD">
               <Cell>
                  <xsl:value-of select="ORDER_COUNT" />
               </Cell>
            </xsl:for-each>
         </RowData>
      </DataValues>
   </LocalGridData>
</Graph>

Oracle XML Publisherでグラフ付きレポートを作成する方法

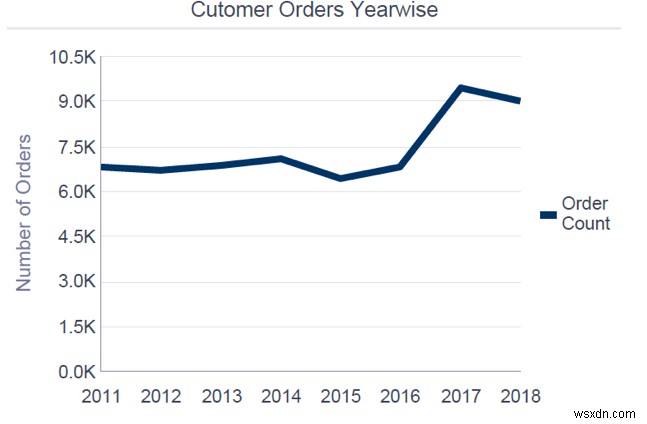

これにより、テンプレート上にダミーのグラフ画像が作成されます。出力時に必要なサイズへ調整する際は、この画像を利用します。

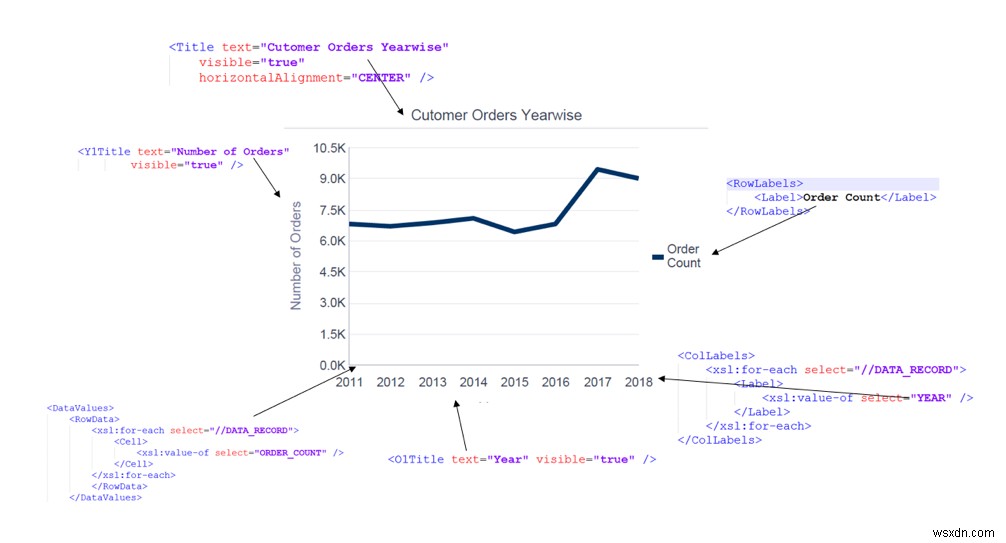

折れ線グラフ用XMLの解説

以下、コードの内容を行ごとに解説します。

<Graph graphType="LINE_VERT_ABS">

この行は、グラフの種類とカテゴリを LINE_VERT_ABS(折れ線グラフ)として指定しています。

その他のタグは、棒グラフの場合と同じ構造になっています。

Oracle XML Publisherでグラフ付きレポートを作成する方法

グラフの活用シーン

Oracleでは、分析関連のレポートにおいてグラフが非常に役立ちます。あらゆるXML Publisherレポートで、この機能を自由に活用できます。

まとめ

グラフは視認性が高く、エンドユーザーにとってデータの内容をより分かりやすく伝えられます。大規模なデータセットを扱う場合は、データをあらかじめマテリアライズド・ビューに集約しておき、そのビューを基にXML Publisherでレポートを作成すると効率的です。これにより、高価なサードパーティ製ツールを導入する必要もなくなります。

ご意見やご質問がある場合は、「Feedback」タブからお知らせください。
