時限マクロを使用して Excel グラフをアニメーション化する:ステップバイステップ ガイド



Excel のグラフ アニメーションは、時間の経過に伴う変化を示し、プレゼンテーションをより魅力的にし、視聴者が傾向やパターンを理解できるようにすることで、データに命を吹き込みます。アニメーション チャートは注目を集め、説得力のあるデータ ストーリーを伝え、傾向を見やすくします。 Excel にはグラフ アニメーション機能が組み込まれていません。これは、単純な時間制限付きマクロを使用することで実現できます。

このチュートリアルでは、時限マクロを使用して Excel でグラフをアニメーション化する方法を説明します。

時限マクロとは何ですか?

時間指定マクロは、組み込みの遅延を使用するか、アクションの間に一時停止します。このマクロは、グラフに 1 つのデータ ポイントを追加し、数秒間停止してから次のデータ ポイントを追加し、グラフが完全に表示されるまで繰り返します。このシーケンスはアニメーションのように見えます。

アニメーション チャートは次の場合に最適です。

• プレゼンテーション: 段階的に情報を公開し、視聴者の関心を維持する
• レポート: データの増加、傾向、比較を記憶に残る方法で強調する
• ダッシュボード: データの変更に応じて更新される動的な効果を追加します。

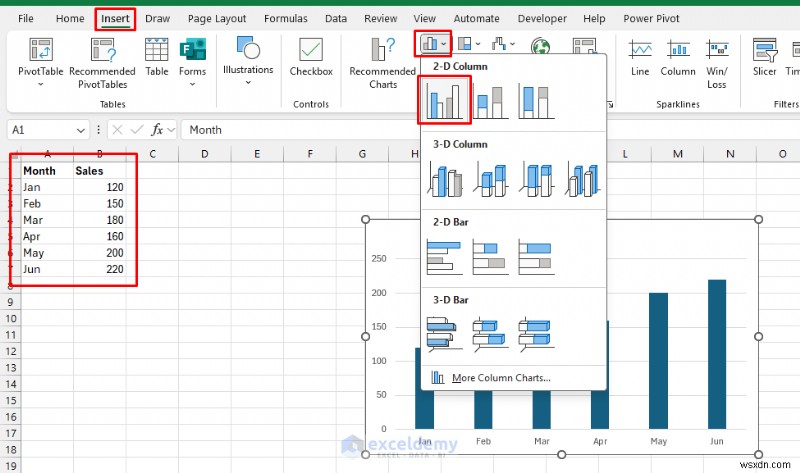

ステップ 1:データとグラフを準備する

グラフのアニメーションを表示する月次売上データセットを考えてみましょう。

• セル範囲を選択します (例:A1:B7)。
• 挿入 に移動します。 タブ>> グラフ から>> 縦棒グラフを選択します (または好みのグラフの種類)。

• シート上の任意の場所にグラフを配置し、グラフ番号に注目してください。

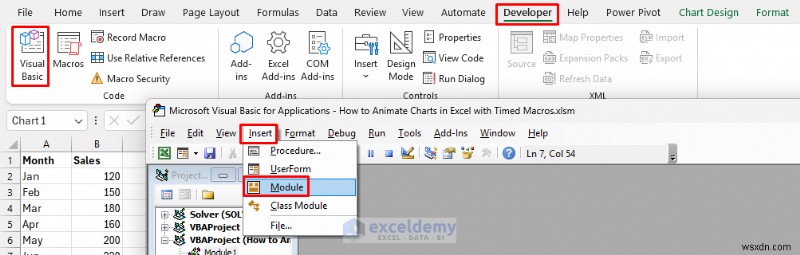

ステップ 2:VBA エディタを開く

• 開発者に移動します。 タブ>> Visual Basic を選択します。 (またはALT + F11 を押します ).
• [挿入] をクリックします。 メニュー>> モジュールを選択します .

注: 開発者が表示されない場合 Excel のタブをクリックして有効にします。 ファイルに移動します。>> オプション>> リボンをカスタマイズ>> 開発者 にチェックを入れます>> わかりました .

ステップ 3:アニメーション マクロを追加する (時間指定マクロを使用)

各ステップの間に短い一時停止を挟んでアクションを実行する時間指定マクロを追加して、スムーズなアニメーション効果を作成しましょう。

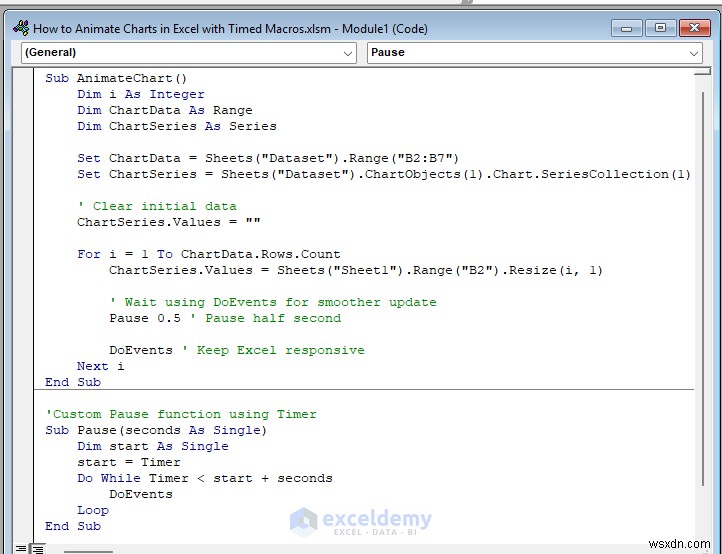

• 新しく作成したモジュールに次の VBA コードを挿入します。

VBA コード:

Sub AnimateChart()
 Dim i As Integer
 Dim ChartData As Range
 Dim ChartSeries As Series

 Set ChartData = Sheets("Dataset").Range("B2:B7")
 Set ChartSeries = Sheets("Dataset").ChartObjects(1).Chart.SeriesCollection(1)

 ' Clear initial data
 ChartSeries.Values = ""

 For i = 1 To ChartData.Rows.Count
 ChartSeries.Values = Sheets("Sheet1").Range("B2").Resize(i, 1)

 ' Wait using DoEvents for smoother update
 Pause 0.5 ' Pause half second

 DoEvents ' Keep Excel responsive
 Next i
End Sub
'Custom Pause function using Timer
Sub Pause(seconds As Single)
 Dim start As Single
 start = Timer
 Do While Timer < start + seconds
 DoEvents
 Loop
End Sub

説明:

• このコードは最初にグラフ データをクリアします。
• ループごとにグラフにデータ ポイントを 1 つ追加します。
• このコードは「時限マクロ」手法を使用しています。更新するたびに、Pause 関数を使用して一時停止してから、次のデータ ポイントに進みます。
• この遅延によりグラフがアニメーション化され、データが即座に表示されるのではなく、段階的に蓄積されていくのがわかります。
• DoEvents を使用して Excel の応答性を維持し、表示を更新します。

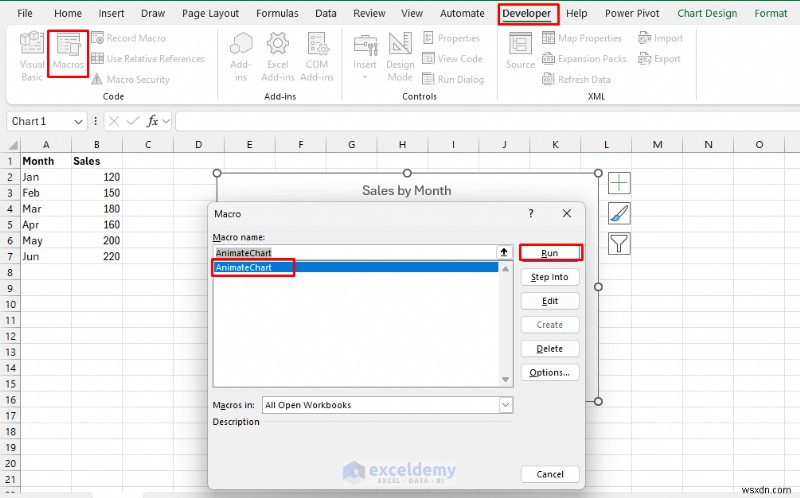

ステップ 4:アニメーションを実行する

• 保存して VBA エディタを閉じ、Excel に戻ります。
• 開発者に移動します。 タブ>> マクロを選択します .
• マクロ内 ダイアログボックス;
  • アニメーションチャートを選択します .
  • [実行] をクリックします。 .

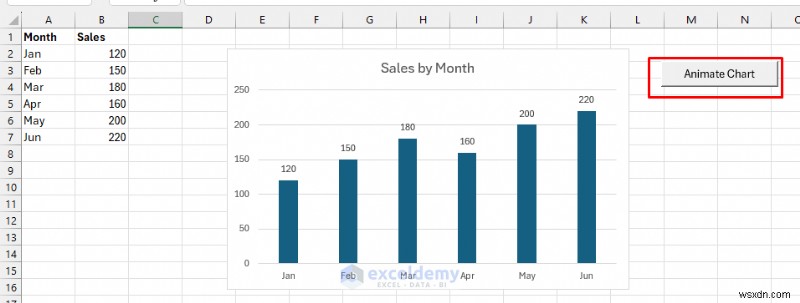

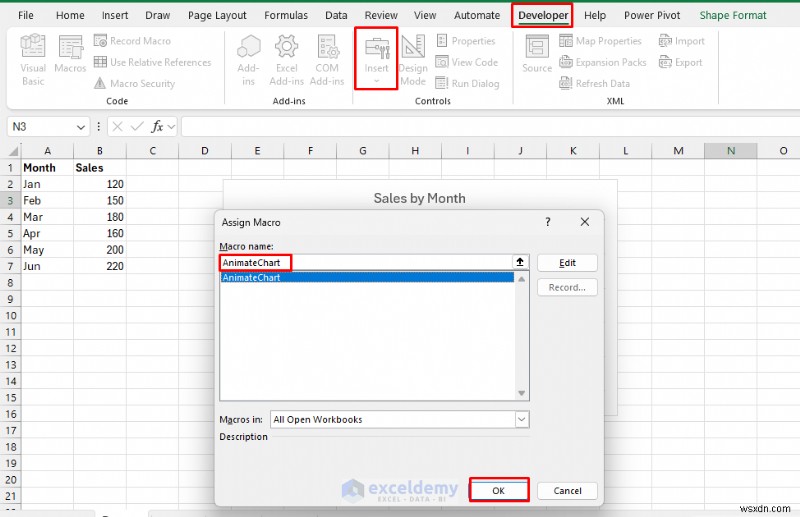

アニメーションを実行するボタンを追加します:

• 開発者 に移動します。 タブ>> 挿入 を選択します>> ボタン (フォーム コントロール) を選択します。 .
• シート上にボタンを描画します。
• AnimateChart を割り当てます。 簡単に再生できるようにマクロを追加します。
• [OK] をクリックします。 .

• ボタン名を「アニメーション チャート」に変更します。 .

• グラフをアニメーション化をクリックします。 ボタン。
• Excel で直接グラフを作成し、ポイントごとにアニメーション化して確認します。

ステップ 5:カスタマイズのヒント

アニメーション速度の調整:

• 一時停止 0.5 をより小さい値またはより大きい値に変更します:
  • 高速アニメーションの場合は 0.2 を一時停止します。
  • 効果を遅くするには 1 を一時停止します。

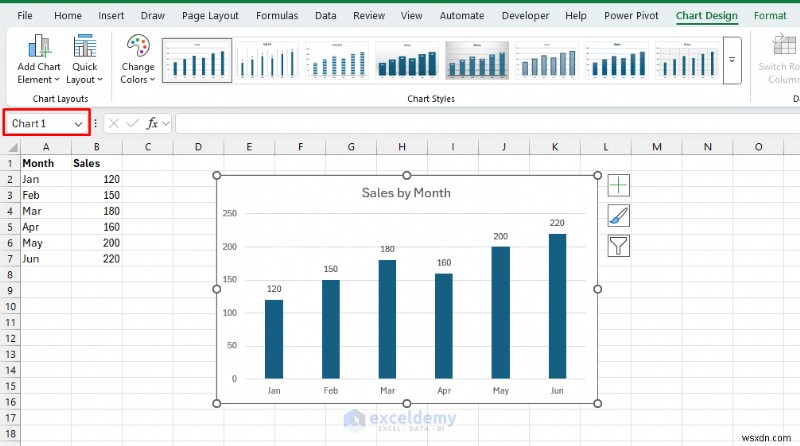

正しいグラフを参照してください:

• 複数のチャートがある場合は、チャート番号を見つけます:
  • グラフをクリックして、名前ボックスを確認します。 (数式バーの左側)。
    「Chart 2」と表示されている場合は、コード内で ChartObjects(2) を使用します。
  • または、チャートの名前を使用します。

Set ChartSeries = Sheets("Sheet1").ChartObjects("Chart 2").Chart.SeriesCollection(1)

トラブルシューティングのヒント

• マクロが実行されていません: マクロを有効にする:
  • [ファイル]> [オプション]> [セキュリティ センター]> [セキュリティ センターの設定]> [マクロ設定]> [すべてのマクロを有効にする]
• グラフが更新されない: 正しいグラフ オブジェクトとシート名を参照していることを確認してください。
• Excel がハングまたはフリーズする: 常に DoEvents で一時停止機能を使用してください。 Application.Wait ではありません。 .

結論

上記の手順に従って、時限マクロを使用して Excel のグラフをアニメーション化できます。 Excel のアニメーション グラフを使用すると、静的データを魅力的なビジュアル ストーリーに変換できます。タイミング、チャートの種類、データセットを試して、自分に最適なアニメーションを作成してください。練習すると、データに命を吹き込む洗練されたアニメーション ダッシュボードを作成できるようになります。
