PowerPointでフローチャートを作成する方法【初心者向け完全ガイド】

フローチャートとは、業務の流れやプロセスを視覚的に表現した図のことです。重要な意思決定を整理したり、複雑なプロセスをわかりやすく説明したりする際に、PowerPointでのフローチャート作成は非常に有効です。

フローチャートの目的とは？

フローチャートの目的は、プロセスにおける活動の順序と、それぞれの担当者を明確に示すことにあります。グラフィカルな表現を用いることで、データの流れを誰でも直感的に把握・評価できるようになります。

PowerPointでフローチャートを作成する手順

Microsoft PowerPointでフローチャートを作成するには、以下の手順に従います。

1. PowerPointを起動する
2. スライドを「白紙」レイアウトに変更する
3. 図形に色や枠線を設定し、テキストを編集する
4. 図形同士を線でつなぐ
5. すべての図形をグループ化して完成

1. PowerPointを起動し、スライドを準備する

まず、スライドを白紙（Blank）レイアウトに変更します。

次にグリッド線を表示しておきましょう。グリッド線があると、オブジェクトのサイズ調整や配置がきれいに揃えられ、プレゼンテーション全体が整然とした印象になります。

2. 楕円（ターミナル）を追加する

スライドに楕円の図形を挿入します。フローチャートにおける楕円（ターミナル）は、プロセスの開始点または終了点を表す記号です。

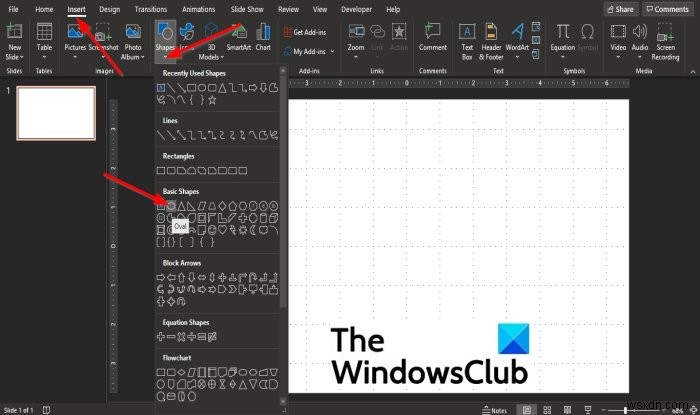

楕円を追加するには、挿入タブを開き、図グループの図形ボタンをクリックします。

ドロップダウンメニューに図形の一覧が表示されるので、基本図形グループから楕円を選択します。

スライド上で楕円を描画すると、メニューバーに図形の書式設定タブが表示されます。このタブを使えば、図形を自由にカスタマイズできます。

3. 図形の色とテキストを編集する

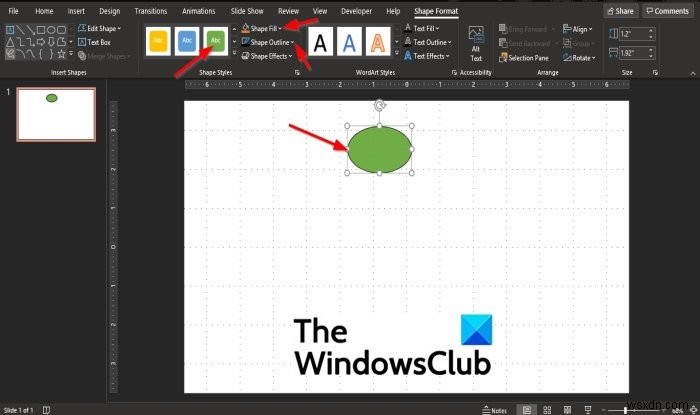

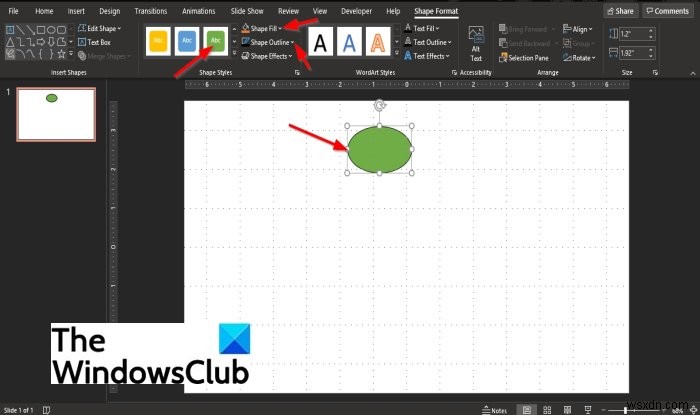

図形の色を変更するには、図形の書式設定タブで図形の塗りつぶしボタン（図形のスタイルグループ内）をクリックします。また、図形の枠線ボタンから枠線の色も変更可能です。

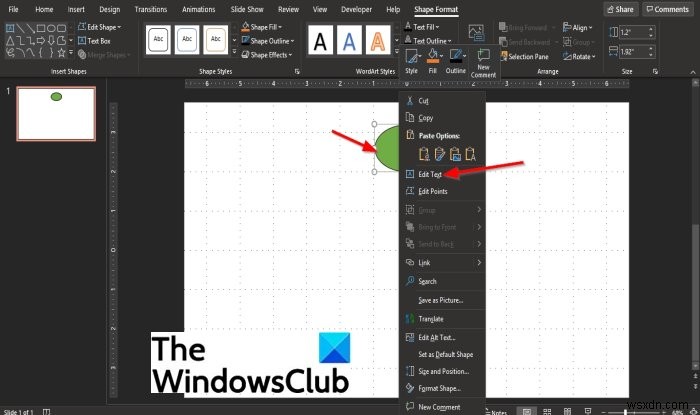

図形にテキストを追加するには、図形を右クリックしてテキストの編集を選択し、内容を入力します。

4. 線（フローライン）を引く

次に線を描画します。線（フローライン）は、異なるステップやプロセスをつなぎ、処理の順序を示す役割を持ちます。

挿入タブの図グループにある図形ボタンをクリックし、一覧から線を選択します。

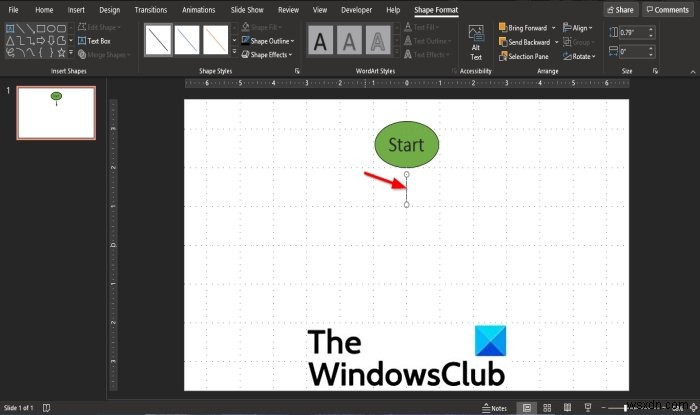

スライド上で線を引き、楕円（ターミナル）につなげます。図形の書式設定タブが表示されたら、線の色を変更することもできます。

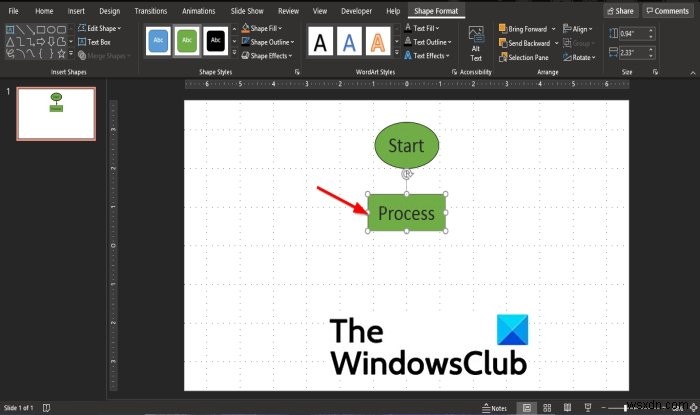

5. 長方形（プロセス）を追加する

挿入タブの図グループから図形ボタンをクリックし、長方形を選択します。

長方形（プロセス）は、データの形式・値・位置を変化させる一連の操作を表す記号です。

スライドに長方形を描画し、線につなげます。図形を右クリックしてテキストの編集を選び、内容を入力しましょう。

さらに別の線を引き、長方形につなげます。

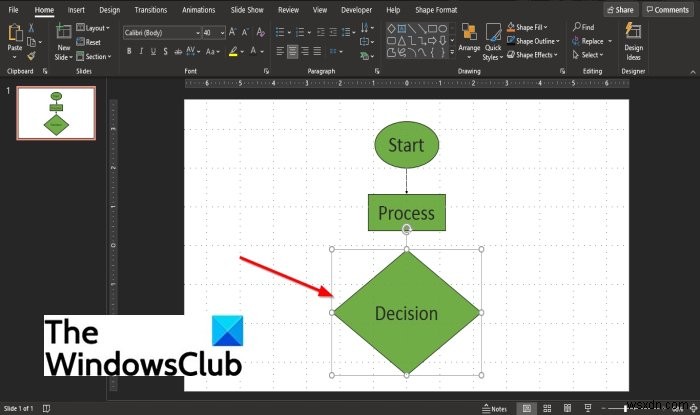

6. ひし形（判断）を追加する

挿入タブの図グループで図形ボタンをクリックし、ドロップダウンメニューの基本図形グループからひし形を選択します。

ひし形は条件分岐（判断）を表す記号です。スライドに描画して線につなげたら、色や枠線を設定し、テキストを編集します。

7. スライドのサイズを変更する

今後さらに多くの図形を追加するため、スライドに十分なスペースを確保しておく必要があります。

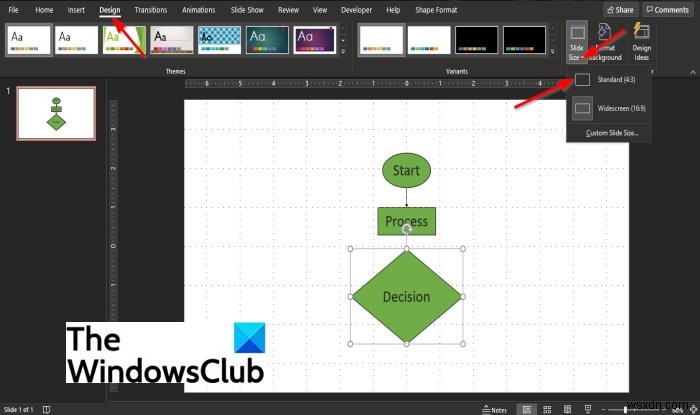

スライドのサイズを大きくするには、デザインタブを開き、ユーザー設定グループのスライドのサイズをクリックします。

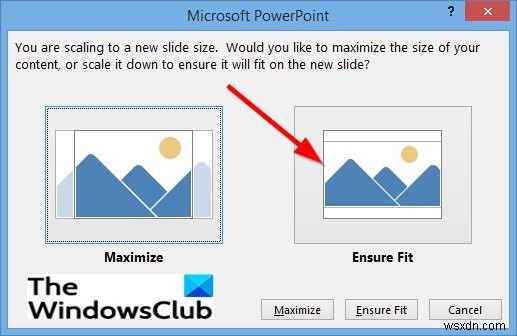

ドロップダウンメニューから標準を選択すると、Microsoft PowerPointのダイアログボックスが表示されるので、スケールを合わせる（Ensure Fit）を選びます。

これで図面がスライドに収まり、作業スペースも確保できました。図形の配置を整理しておきましょう。

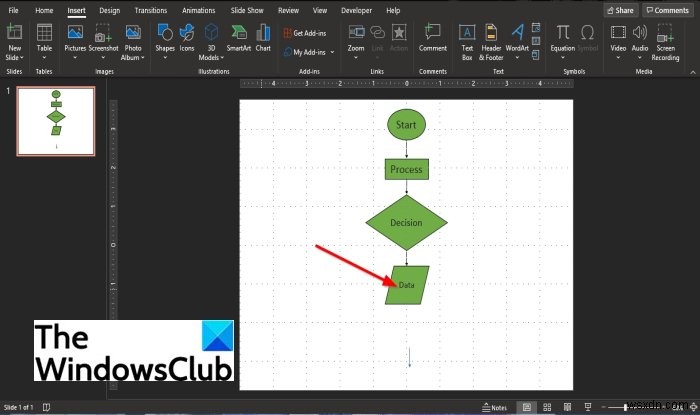

8. 平行四辺形（入力／出力）を追加する

ひし形につながる線をもう一本追加します。

次に、平行四辺形（入力／出力）をスライドに追加します。これはデータの入力・出力のプロセスを表す記号です。

挿入タブの図グループで図形ボタンをクリックし、ドロップダウンメニューのフローチャートグループからフローチャート： データを選択します。

スライドに描画して線につなげ、色・枠線・テキストを設定します。

9. フローチャート： ドキュメントを追加する

線を追加し、フローチャート： データの図形につなげます。

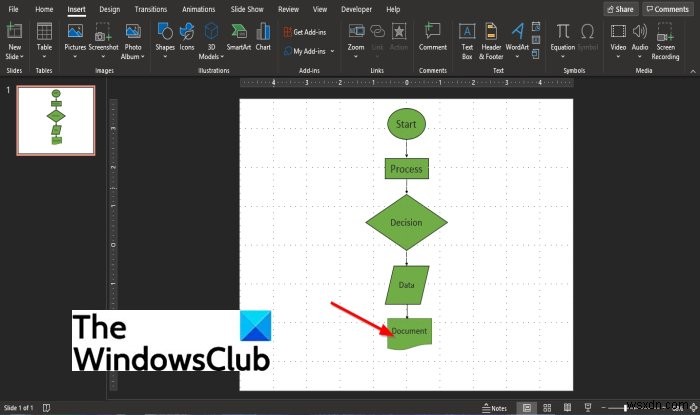

挿入タブの図グループで図形ボタンをクリックし、フローチャートグループからフローチャート： ドキュメントを選択します。

スライドに描画して線につなげ、色・枠線・テキストを設定します。さらに別の線を引き、ドキュメント図形につなげましょう。

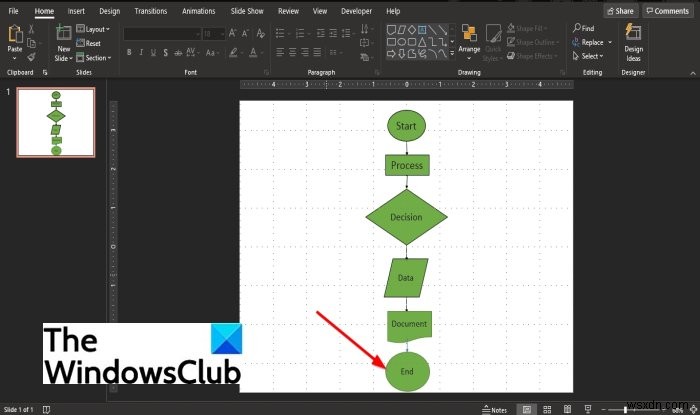

10. 終了点の楕円を追加する

最後に、もう一つの楕円（ターミナル）を追加します。

挿入タブの図グループで図形ボタンをクリックし、基本図形グループから楕円を選択します。

スライドに描画して線につなげ、色・枠線・テキストを設定します。この楕円が、ダイアグラムにおけるプロセスの終了点となります。

11. 図形をグループ化する

仕上げに、すべての図形をひとつのグループとしてまとめます。

Shiftキーを押しながらすべての図形を選択します。

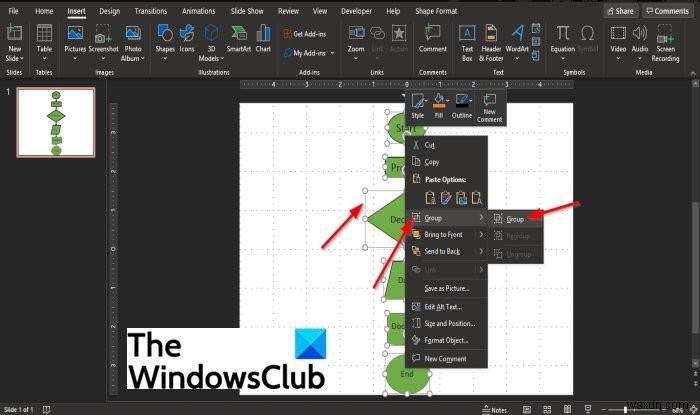

選択した図形を右クリックし、コンテキストメニューからグループ化→グループ化をクリックします。これで図形がひとつに結合されました。

以上で、フローチャートの完成です。

フローチャートのメリットとは？

フローチャートはデータフローの視覚的表現であるだけでなく、さまざまなメリットをもたらします。例えば、問題解決の支援、視覚的な明快さ、迅速なコミュニケーション、実践的な分析、そしてチーム間の効果的な連携などが挙げられます。

このチュートリアルが、PowerPointでフローチャートを作成する際の参考になれば幸いです。ご不明な点がある場合は、ぜひコメント欄でお知らせください。
