Multimeter で PSU をテストする方法

電源ユニットは、IT インフラストラクチャの通常の機能に必要なすべてのサーバーのコンポーネントです。現在、ほとんどすべてのシステムには、購入時に PSU が付属しています。 PSU は 交流 (AC) に変換するため、コンピュータに直接電力を供給しません。 直流 (DC) に その内部コンポーネントを使用して。お使いのコンピューターが適切な電源を取得できない場合、または PSU に障害が発生した場合、システムが不安定になったり、コンピューターがスタート メニューから起動しなくなったりするなど、いくつかの結果に直面する可能性があります。この場合、動作状態を分析するためにメソッドをテストする必要があります。そうしようとしているなら、あなたは正しい場所にいます！マルチメーターでPSUをテストする方法を学ぶのに役立つ完璧なガイドをお届けします。ですから、すべてを詳しく知るために読み続けてください。

マルチメーターで PSU をテストする方法

マルチメータを使用して PSU をテストする方法を理解する前に、電源ユニットに障害が発生したときに直面する兆候のいくつかを次に示します。

• PC がまったく起動しない :電源ユニットに問題があると、PC が正常に起動しなくなります。その結果、システムが起動しなくなり、デッド コンピュータと呼ばれることがよくあります。 .
• PC がランダムに再起動する、またはシャットダウンする :PC がランダムに再起動したり、起動中にシャットダウンしたりする場合は、PSU に障害があることを示しています。
• ブルー スクリーン オブ デス :PC の画面が青くなる場合は、PSU の状態が良くない可能性が高くなります。
• 凍結中 :PC の画面が理由もなくフリーズし、青い画面や黒い画面が表示されない場合は、ハードウェアに問題がある可能性があります。
• ラグと吃音 :突然の遅延と吃音は最も一般的な問題であり、テスト方法で確認できます。
• 画面の不具合 :これは、電源ユニットがまもなく故障することを示す最も一般的な理由の 1 つです。
• ファンからの騒音 :PC がアイドル状態で、高いノイズが聞こえ、ファンが最高の RPM で動作している場合は、システムが過熱していないかどうかを確認してください。そうでない場合は、電源ユニットに障害があることを示しています。理由なくシステムが過熱しないようにしてください。
• 過熱 :過度の過熱も、電源ユニットのパフォーマンスが低下している兆候である可能性があります。
• 煙や焦げ臭い :電源ユニットが完全に死んでいる場合、焦げ臭いにおいとともに煙が発生する可能性があります。

予防措置

PSU にエラーがあることを確認でき、PSU をマルチメーターでテストする方法を知りたい場合は、このセクションを読み続けて、テスト方法に従う前にトラブルシューティングを行ってください。

方法 1:USB デバイスとディスクを取り外す

PC に DVD、コンパクト ディスク、または USB デバイスが接続されている場合は、接続を解除してください。 それらと再起動 あなたのコンピュータ。データの損失を避けるために、細心の注意を払って外部デバイスを取り外すことをお勧めします。

1. [ハードウェアの安全な取り外しとメディアの取り出し] に移動して見つけます。

2. アイコンを右クリックします。 選択 PC から削除する外部デバイス。

3. 同様に、他のすべての 外部デバイス を取り外します。 システムから安全に削除して 再起動

方法 2:新しいハードウェアを取り外す

最近入手した新しい外部または内部ハードウェアおよび周辺機器を取り外してみてください。ハードウェア デバイスを取り外した後にコンピュータが正常に動作する場合、新しいハードウェアはシステムと互換性がない可能性があります。

方法 3:すべてのケーブルを外す

コンピュータに十分な電源がない場合、解決が困難ないくつかの競合に直面する可能性があります。作業中に停電が発生しても、システム本来の機能に支障をきたします。また、古い、損傷した、または信頼性の低いケーブルを使用すると、接続がデバイスから切断され続けます。

システム速度が非常に高速であっても、ワイヤが壊れているとサービスが中断されません。ワイヤーが損傷していないことを確認し、最適な状態でない場合は、PSU をマルチメーターでテストする方法を理解する前に、新しいものと交換してください。

1. 電源タップから電源ケーブルを抜き、システムを壁のコンセントに接続してみます。ほとんどの場合、これでうまくいきます。

2. コンピュータから他のすべてのケーブルを取り外します。たとえば、

• VGA ケーブル – モニターの VGA ポートをコンピューターに接続するために使用するケーブル
• DVI ケーブル – モニターの DVI ポートをコンピューターに接続するために使用するケーブル
• HDMI ケーブル – モニターの HDMI ポートをコンピューターに接続するために使用するケーブル
• PS/2 ケーブル – システムの PS/2 ポートでキーボードとマウスを接続するケーブル)、
• イーサネット ケーブル – システムにネットワーク接続をもたらすケーブル
• その他の音声 と USB ケーブル .

3. しばらく待ってから接続してください それらを戻します。 PC の再起動中に通常のビープ音が聞こえることを確認します。

同様に、コネクタは、適切なネットワーク接続に必要な複合ケーブルまたはコンポーネント ケーブルの必須コンポーネントです。システム内のすべてのコネクタがケーブルでしっかりと保持され、良好な状態であることを常に確認する必要があります。破損している場合は交換してください。次に、すべてのケーブルを外します。

方法 4:すべての拡張カードを取り外す

拡張カードは、拡張バスを介してシステムに機能を追加するために使用されるアダプタ カードまたはアクセサリ カードでもあります。拡張カードの例には、サウンド カード、グラフィックス カード、ネットワーク カードなどがあります。これらの拡張カードはすべて、特定の機能の機能を向上させるために使用されます。

たとえば、グラフィックス カードは、ゲームや映画などのビデオ品質を向上させるために使用されます。これらの拡張カードがシステムの問題を引き起こす場合があります。したがって、すべての拡張カードをシステムから取り外します。この方法で問題が解決しない場合は、マルチメーターで PSU をテストする方法を知る前に、以下に記載されている他の方法を試すことをお勧めします。

方法 5:PC を換気する

高温での使用を開始すると、PC の寿命が短くなります。絶え間ない過熱は、内部コンポーネントとシステムを消耗させます。システムが最高温度まで加熱されると、ファンは最高の RPM で回転します。ただし、システムが必要なレベルまで冷却されない場合があります。この場合、GPU は熱負荷を発生させ、サーマル スロットリングにつながります。 .ここでは、ファンとシステムが熱を下げることができなくなります。

したがって、拡張カードはパフォーマンスを低下させて熱の発生を抑えます。 PC のパフォーマンスが最悪になり、極端な場合、温度が下がらないと拡張カードが壊れてしまいます。したがって、

1. システムを低温に保つことを常に確認してください 適切な換気を維持する .

2. システムをしばらくアイドル状態にしておく 過熱した場合や連続使用した場合。

3. より優れた冷却システムを追加 お使いのコンピュータにエア フロー ケーブルが損傷し、ほこりがたまっている場合。

方法 6:清潔で換気の良い環境を維持する

汚れた環境もシステムのパフォーマンス低下の一因となる可能性があります。これは、ほこりがたまるとコンピュータへの通気が妨げられるためです。システムの温度が上昇するため、電源ユニットを含むすべての内部コンポーネントが損傷し、システムがクラッシュすることがあります。

1. 通気口を掃除する 適切な換気のための十分なスペースがあることを確認してください。

2. PC を柔らかい表面に置かないでください 枕のように。システムが表面に沈み込み、空気の換気が妨げられます。

3. 圧縮空気清浄機を使用できます システムの通気孔を清掃します。内部コンポーネントを損傷しないように注意してください。

上記のトラブルシューティング方法のいずれも機能しない場合は、読み続けて、マルチメーターで PSU をテストする方法を学んでください。

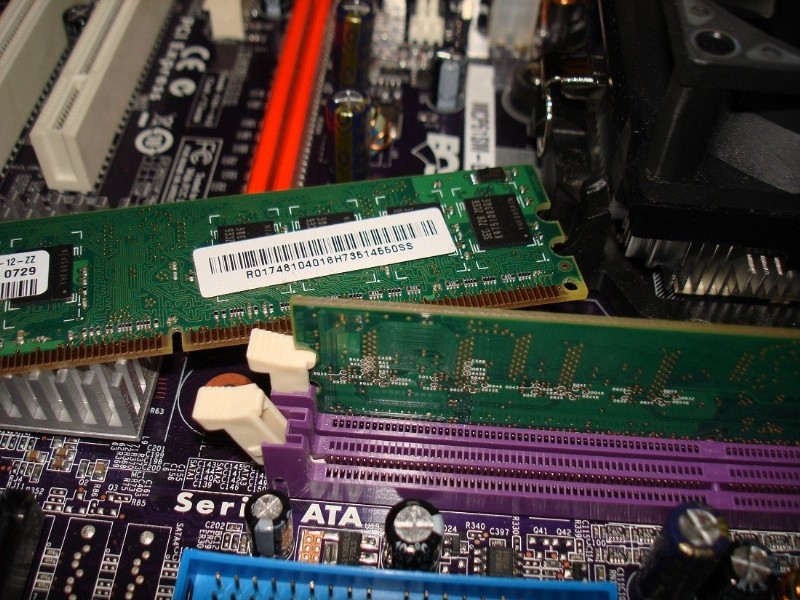

方法 7:RAM と CPU を切断して接続する

上記の方法のいずれも機能しない場合は、マザーボードから CPU と RAM を取り外してみてください。また、RAM が PC と互換性があるかどうかを確認してください。

1. CPU を取り外します RAM を削除します マザーボードから。

2. 数分後、CPU を接続します RAM を挿入します マザーボードに戻します。

3. RAM、CPU、およびマザーボードが正常に機能しているかどうかを確認します。関連する問題がある場合は、専門の修理センターに連絡するか、必要に応じて交換してください。

マルチメーターで PSU テストを実行

マルチメーターで PSU をテストする手順を正しく実行すると、電源ユニットに問題があるかどうかを確認し、必要に応じて交換することができます。

注: 以下の手順は、標準の ATX 電源を使用して示されています。 .

1. 上記の予防的な方法をすべて実行します マルチメーターで PSU を手動でテストする前に。

注: 高電圧の電気を扱っているので、このステップをスキップしないでください。

2. シャットダウン し、すべてのケーブルを取り外します。 システムからすべてを切断したことを確認してください。

3. コンピュータを静電気のない平らな面に置きます .コンピューターのケースを開き、PSU の背面にあるスイッチをオフにします。

4. 電源コネクタをすべて外します 内部コンポーネントに接続されています。

5. コネクタを外したら、電源ケーブルと一緒にグループ化して、テストを効率的に続行します。

6. ワイヤを使用して、ピン 15 と 16 を 24 ピン マザーボードの電源コネクタに接続します。 .この表を参考にしてください。

ピン	名前	ワイヤーの色	説明
1	+3.3V	オレンジ	+3.3 VDC
2	+3.3V	オレンジ	+3.3 VDC
3	COM	ブラック	グラウンド
4	+5V	レッド	+5 VDC
5	COM	ブラック	グラウンド
6	+5V	レッド	+5 VDC
7	COM	ブラック	グラウンド
8	PWR_ON	グレー	パワーグッド
9	+5VSB	紫	+5 VDC スタンバイ
10	+12V1	イエロー	+12 VDC
11	+12V1	イエロー	+12 VDC
12	+3.3V	オレンジ	+3.3 VDC
13	+3.3V	オレンジ	+3.3 VDC
14	-12V	ブルー	-12 VDC
15	COM	ブラック	グラウンド
16	PS_ON#	緑	電源オン
17	COM	ブラック	グラウンド
18	COM	ブラック	グラウンド
19	COM	ブラック	グラウンド
20	NC	白	-5 VDC (オプション – TX12V v2.01 で削除)
21	+5V	レッド	+5 VDC
22	+5V	レッド	+5 VDC
23	+5V	レッド	+5 VDC
24	COM	ブラック	グラウンド

7. 世界中の電圧と周波数 (Hz) のリストを読み取ることにより、PSU の背面にある国に応じて電源電圧を設定できます。

8. 電源を接続します

9. PSU の背面にあるスイッチをひっくり返してオンにします。ここで、ファンが回転し始めるかどうかを確認します。回転している場合は、次の手順に進みます。ファンが回転しない場合は、PSU が故障しているため、交換する必要があります。

注: 一部の電源ユニットには、背面にボタンがない場合があります。したがって、この場合、マルチメーターで PSU をテストするためにユニットを壁に差し込むとすぐにファンが回転し始めます。

10. マルチメーター 設定を VDC (Volts DC) にします。 .

注: マルチメーターにオートレンジ機能がない場合は、範囲を 10.00V に固定してください .

11. マルチメーターには 2 つのプローブがあります。 黒いプローブ はネガティブ プローブ、レッド プローブです。 陽性プローブです。黒のプローブを黒の接地ピンに接続します。

12. 次に、24 ピン マザーボードの電源コネクタに電圧がかかるすべてのピンにプラスのプローブを差し込みます。 これらのピンに電圧が供給されていることを確認すると、各ピンに電源が供給されているかどうかが確認されます。

注: +3.3 VDC、+5 VDC、-5 VDC (オプション)、+12 VDC、および -12 VDC 電圧ラインがピン内に組み込まれています。

13. マルチメータの読み取り値を書き留めます 以下の表に示すように、これらの値が許容レベルを下回っていることを確認してください。

電圧レール	寛容	最小電圧	最大電圧
+3.3VDC	± 5%	+3.135 VDC	+3.465 VDC
+5VDC	± 5%	+4.750 VDC	+5.250 VDC
+5VSB	± 5%	+4.750 VDC	+5.250 VDC
-5VDC (使用する場合)	± 10%	-4.500 VDC	-5.500 VDC
+12VDC	± 5%	+11.400 VDC	+12.600 VDC
-12VDC	± 10%	-10.800 VDC	– 13.200 VDC

14A。電圧値が許容範囲を下回らない場合は、PSU の故障を示しており、交換する必要があります。

14B.電圧値が許容範囲を下回った場合は、負荷でのテストを続行できます。

15. PSU の背面にあるスイッチを切り替えます 電源を切り、壁から外します。

16. ワイヤー を取り外します 4 ピンのマザーボードの電源コネクタに接続している .

17. ここで、すべての内部コンポーネントを再接続します。

18. 次に、電源ユニットの電源を入れます 背面のスイッチを切り替えて、PC の電源を入れます。

注: ケースを付けたままPCの電源を入れることができます。コンピュータケースなしで操作するのは完全に安全です。ただし、PC の電源が入らない場合は、マザーボード上の適切なジャンパーを移動する必要があります。

19. 11 ～ 13 の手順を繰り返します 他の電源コネクタと接続し、記録された電圧値が許容範囲内であることを確認します (ステップ 13 の表を参照してください)。 ）。記録された値が許容限界から大きく外れている場合は、PSU を交換する必要があります。

20. 故障した PSU を交換した後、または PSU に問題がない場合は、PC の電源を切り、コンピューターをケースで覆います。

21. ここで、PC の電源を入れて、問題がまだ存在するかどうかを確認します。存在する場合は、PSU が問題の原因ではないため、問題のトラブルシューティングを試してください。
