PC電源ユニット(PSU)のテスト方法!故障のサインと対処法を徹底解説

パソコン内部の重要なハードウェア部品である「電源ユニット(Power Supply Unit、PSU)」は、高圧の交流(AC)を直流(DC)に変換する役割を担っています。しかし残念ながら、HDDやSSDなどのドライブと同様に、PSUも電圧変動などを主な原因として、比較的頻繁に故障します。「自分のPSUが壊れかけているのかどうか知りたい」という方は、ぜひこのガイドをご覧ください。本記事では、PC電源トラブルの兆候、電源ユニットのテスト方法、そして具体的な対処法について詳しく解説します。

電源ユニットのテスト方法：故障しているかどうかを見分ける

PSUが故障している兆候

Windows PCで以下のような症状が現れた場合、電源ユニットの故障が疑われます。まずはマルチメーターなどでテストを行い、PSUの修理・交換が必要かどうかを確認しましょう。

• PCがまったく起動しない – PSUに問題があると、PCは正常に起動できません。電源が入らない状態になり、いわゆる「死んだPC」と呼ばれる状態になります。関連記事「PCは電源が入るのに画面が表示されない場合の対処法」も併せてご覧ください。
• PCが突然再起動したり自動的にシャットダウンする – 起動中にこの症状が起こる場合、必要な電力を供給できないPSUの故障が原因である可能性があります。
• ブルースクリーン(BSOD)が表示される – ブルースクリーンエラーが頻発する場合、PSUが最適な状態にない可能性が高いです。関連記事「Windows 10のブルースクリーンエラーの修正方法」も参考にしてください。
• フリーズする – ブルースクリーンやブラックスクリーンが表示されないのに、画面が理由なく固まる場合は、電源供給に問題があるかもしれません。
• ラグやコマ落ちが発生する – ラグや動作のもっさり感は、古いドライバー、破損したファイル、不良RAM、最適化されていないゲーム設定などが原因となることもありますが、PSUの問題が関係しているケースもあります。
• 画面のグリッチ(表示異常) – 奇妙な縦線、異常な色のパターン、グラフィック設定の不具合、色の不正確さなどの画面異常は、PSUの劣化を示すサインです。
• 過熱する – 異常な過熱も、電源ユニットの性能低下のサインである可能性があります。放置すると内部部品を損傷し、ノートPCのパフォーマンスが徐々に低下することがあります。
• 煙や焦げ臭い匂いがする – ユニットが完全に焼損すると、煙とともに焦げ臭い匂いが発生することがあります。この場合は直ちに交換が必要です。PSUを交換するまでシステムを使用してはいけません。

補足： Surface用のPSUは、Microsoftから直接購入できます。

PSUをテストする前に確認すべきポイント

• 電源が誤って抜かれたり切られたりしていないことを確認する。
• 電源ケーブルに破損や断線がないことを確認する。
• 周辺機器への電源接続を含むすべての内部配線が正しく接続されていることを確認する。
• ブートドライブとグラフィックカード以外の外部周辺機器・ハードウェアを取り外す。
• テスト前に、拡張カードがソケットに正しく装着されていることを必ず確認する。

注意： マザーボードやグラフィックカードのコネクタを扱う際は、特に慎重に作業してください。

方法1:ソフトウェア監視ツールを使う

電圧供給に問題があると思われる場合は、ソフトウェア監視ツールを使って確認しましょう。たとえば「Open Hardware Monitor」や「HWMonitor」を使うと、システム内のすべてのコンポーネントの電圧値を表示できます。値の低下やピークを記録しておくと、PSUが故障しているかどうかの判断に役立ちます。これらのツールが提供するその他の機能も活用しましょう。以下の手順でOpen Hardware Monitorを使って電源をテストします。

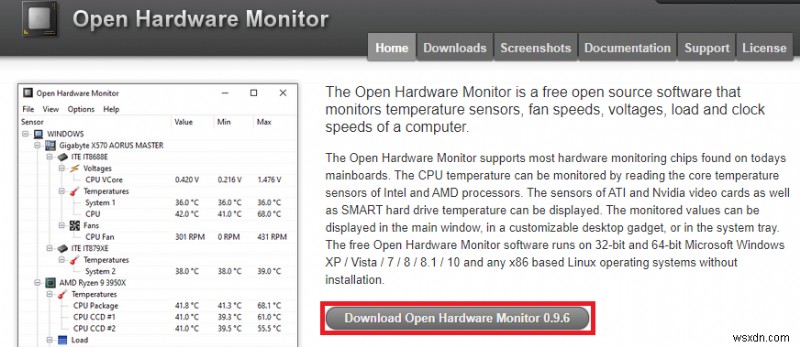

1. Open Hardware Monitorの公式サイトにアクセスし、下図のようにDownload Open Hardware Monitor 0.9.6をクリックします。

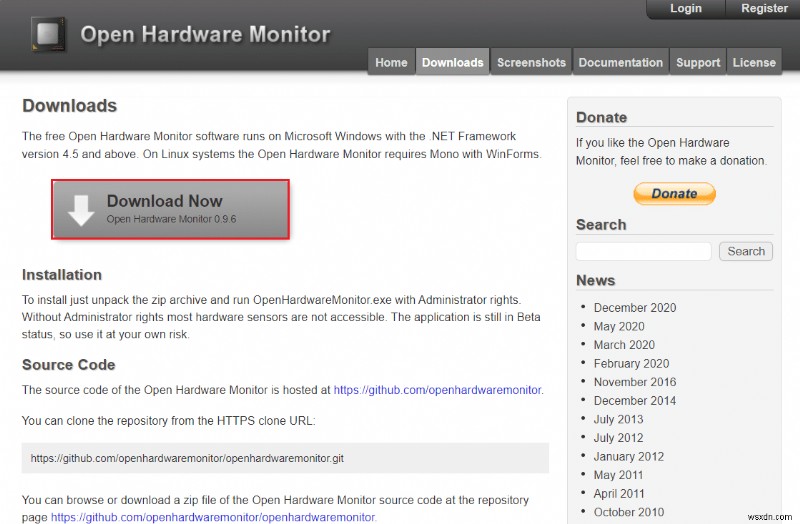

2. Download Nowをクリックしてプログラムをダウンロードします。

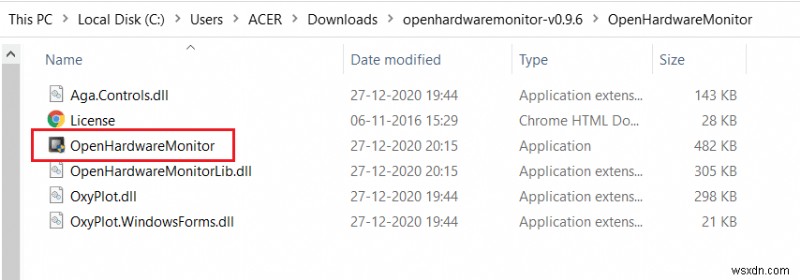

3. ダウンロードしたzipファイルを展開し、展開されたフォルダをダブルクリックして開きます。

4. OpenHardwareMonitorアプリケーションをダブルクリックして起動します。

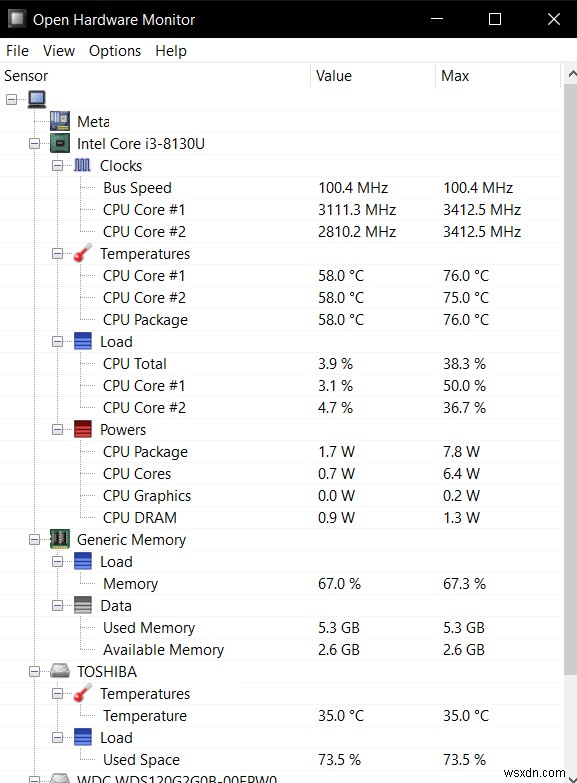

5. ここで、すべてのセンサーの電圧値を確認できます。

方法2:交換テスト(スワップテスト)

PC電源のトラブルと解決策を分析するには、「スワップテスト」と呼ばれる簡単な手順を試してみましょう。

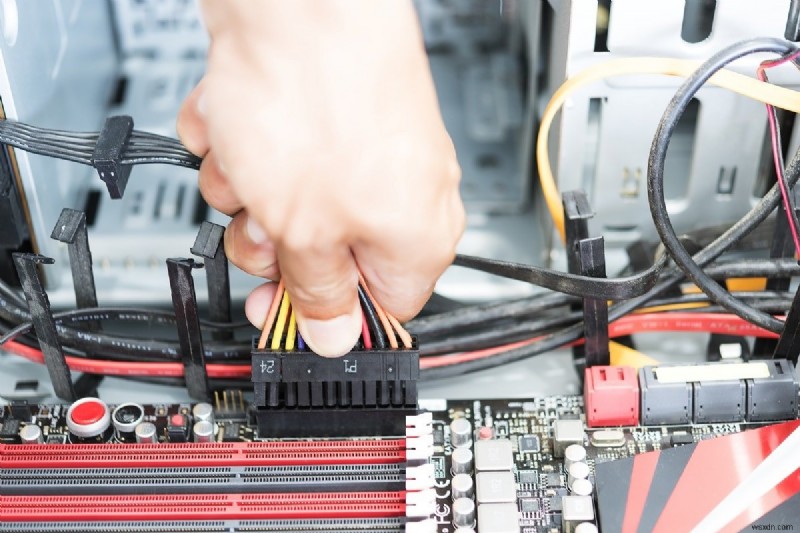

1. 現在使っている電源ユニットのケーブルを取り外します。ただし、ケースから本体を取り外す必要はありません。

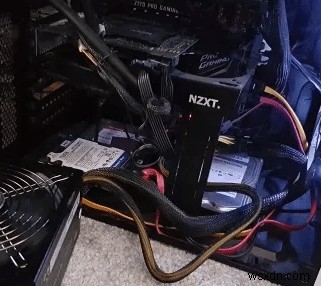

2. 予備のPSUをPCの近くに置き、マザーボードやGPUなどのすべてのコンポーネントを予備のPSUに接続します。

3. 予備のPSUを電源コンセントに接続し、PCが正常に動作するかどうかを確認します。

4A. 予備のPSUでPCが正常に動作する場合は、元の電源ユニットに問題があります。PSUを修理または交換してください。

4B. それでも問題が解決しない場合は、正規のサービスセンターで点検を受けましょう。

方法3:ペーパークリップテスト

この方法は非常にシンプルで、必要なのはペーパークリップだけです。仕組みとしては、PCの電源を入れると、マザーボードが電源ユニットに信号を送り、起動をトリガーします。ペーパークリップを使ってこのマザーボードの信号を再現することで、問題がPC側にあるのかPSU側にあるのかを判別できます。システムが正常に起動できない場合でも、PSUが故障しているかどうかを確認できます。以下の手順でペーパークリップテストを実施しましょう。

1. 電源ユニットをPCのすべてのコンポーネントおよびコンセントから取り外します。

補足： ケースファンは接続したままでも構いません。

2. 電源ユニット背面にあるスイッチをオフにします。

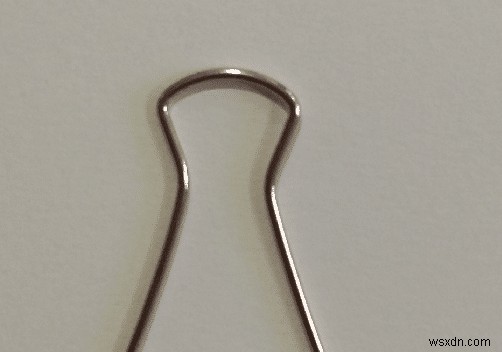

3. ペーパークリップを用意し、下図のようにU字型に曲げます。

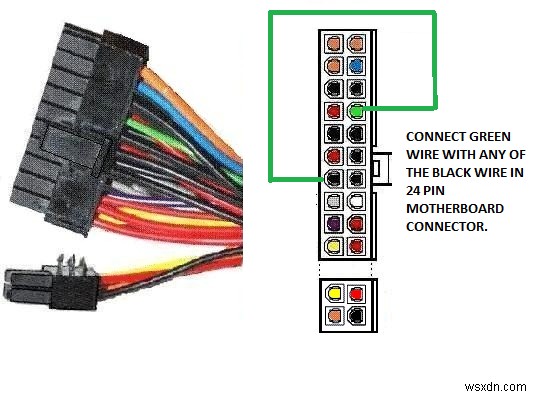

4. 電源ユニットの24ピンマザーボードコネクタを探します。下図のように、緑色のワイヤが1本だけあるのがわかります。

5. ペーパークリップの一端を緑色のワイヤにつながるピンに差し込み、もう一端を黒色のワイヤ(どれでも可)につながるピンに差し込みます。

6. 電源ユニットを本体に再接続し、PSUのスイッチをオンにします。

7A. 電源ファンとケースファンの両方が回転すれば、電源ユニットには問題ありません。

7B. PSUのファンとケースファンがどちらも回転しない場合は、電源ユニットに問題があります。この場合はPSUを交換してください。

おすすめ記事：

• Windows 11でローカルアカウントを作成する方法
• PCゲーミングに最適な外付けHDD
• Realtekカードリーダーとは？
• 必要なRAM容量の目安

このガイドを通じて、PSUの故障サインと電源のテスト方法について理解を深めていただけたなら幸いです。本記事に関するご質問やご提案があれば、お気軽にコメント欄でお知らせください。
