【Mac】Fusion Driveが表示されない・動作しない時の対処法|分離ドライブの修復とデータ復旧ガイド

Macを起動したら、Fusion Driveが完全に消えていた——これは非常に衝撃的な体験です。通常のドライブと異なり、Fusion Driveが「表示されない」状態は、SSDとHHDではなくSSDとHDDをつなぐソフトウェア上のリンクが「分離(スプリット)」してしまい、ファイルへアクセスできなくなるだけでなく、Mac自体が起動できなくなることを意味する場合が多いのです。

しかし朗報があります。「分離」したドライブは、ハードウェアの故障ではなく論理エラーであるケースが少なくありません。このガイドでは、ドライブが単に表示設定されていないのか、本当に分離しているのか、それとも故障しているのかを見極める方法と、ターミナルコマンドを使って再び融合させる手順までを詳しく解説します。

まずFusion Driveのリスクレベルを確認しよう

トラブルシューティングを始める前に、数秒かけてデータが安全かどうか、Fusion Driveが高リスクな状態にあるかどうかを判断しましょう。

Macは正常に起動するか?

Macが正常に起動する場合、データは安全なので心配いりません。ケース1またはケース2の手順に従って、Finderやディスクユーティリティの設定を変更し、Fusion Driveを表示させてください。

Macが起動しない場合(例：禁止マーク🚫や疑問符フォルダ❓が表示される)、分離(スプリット)の問題が発生している可能性が高いです。まずデータを復旧してから、ケース3に進みましょう。

Fusion Driveから異音がするか?

Fusion Driveは2つの物理ドライブ(SSDとHDD)の組み合わせです。SSDは故障しても無音ですが、HDDはハードウェアに問題があると特有の機械的な異音を発します。以下のような音が聞こえたら、直ちにMacの使用を中止し、専門家に相談してください。

リズミカルなカチカチ音:読み取りヘッドがプラッター上の「ホーム」位置を見つけられないことで発生する音です。

擦れる音・うなり声:甲高いキーキーという音や、小さなファンが何かに当たるような音で、ベアリングの故障やヘッドクラッシュ(針がディスク面を傷つける現象)を示しています。

サイレンのような低い唸り:デスク越しに振動として感じられることもある低周波の音で、モーターが重いプラッターを規定回転速度(通常5400または7200RPM)まで上げるのに苦労しているサインです。

Fusion Driveからデータを復旧する

Fusion Driveが見つからない、または動作しなくなると、iMacやMac mini上のデータにアクセスできなくなります。iBoysoft Data Recovery for Macのようなデータ復元ツールを使えば、リカバリーモードからFusion Drive内の写真、動画、音楽、書類、メールなどのデータを取り戻せます。

以下の手順で、故障したFusion Drive上のデータを無料でプレビューできます:

ケース1:デスクトップやFinderにFusion Driveが表示されない(起動可能なMac)

iMacやMac miniは正常に起動するのに、Fusion DriveがデスクトップやFinderの左サイドバーに表示されない場合は、Finderの環境設定を調整する必要があります。手順は以下の通りです:

すべてが順調に進めば、これでデスクトップやFinderにFusion Driveが表示されるはずです。

ケース2:ディスクユーティリティにFusion Driveが表示されない(起動可能なMac)

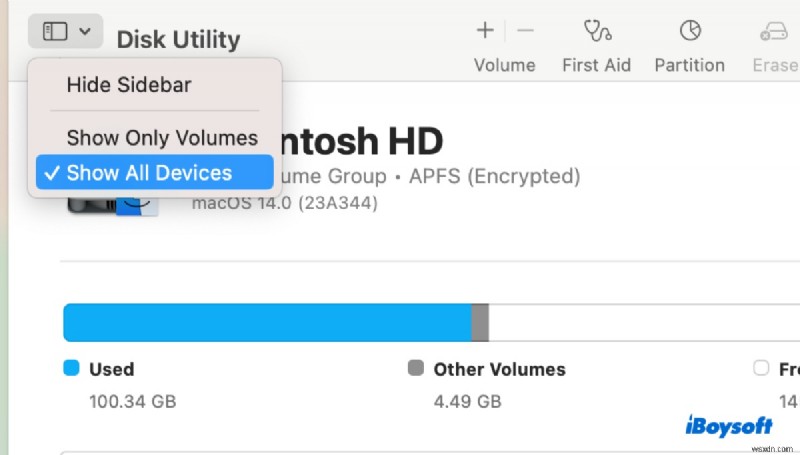

Macは正常に起動するのに、Fusion Driveがディスクユーティリティから消えてしまったように見える場合、それはディスクユーティリティが「すべてのデバイスを表示」するよう設定されていないためです。ディスクユーティリティでFusion Driveを表示するには、「表示 > すべてのデバイスを表示」をクリックするだけです。

ディスクユーティリティでFusion Driveはどのように表示されるべき?

すべてのデバイスを表示するよう設定すると、Fusion Driveは内蔵ドライブを統合した仮想ディスクであるため、一番上に表示されます。

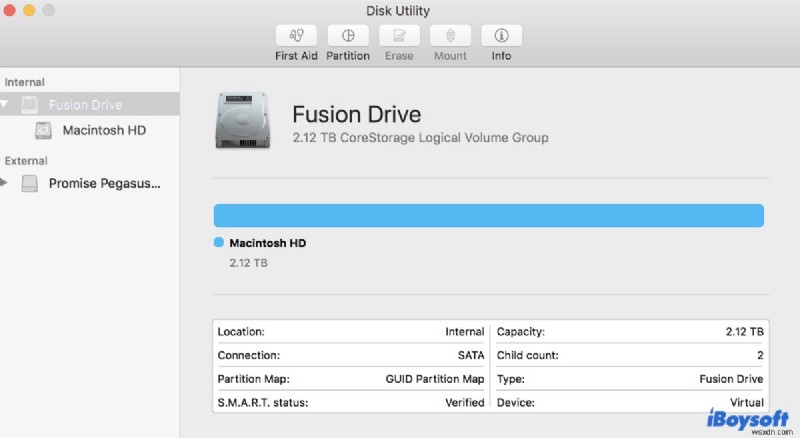

Fusion DriveがOS X Extended(Mac OS拡張)でフォーマットされている場合、ディスクユーティリティにはCoreStorage論理ボリュームグループとして一番上に表示され、その下に内部ボリューム(通常「Macintosh HD」という名前)が表示されます。

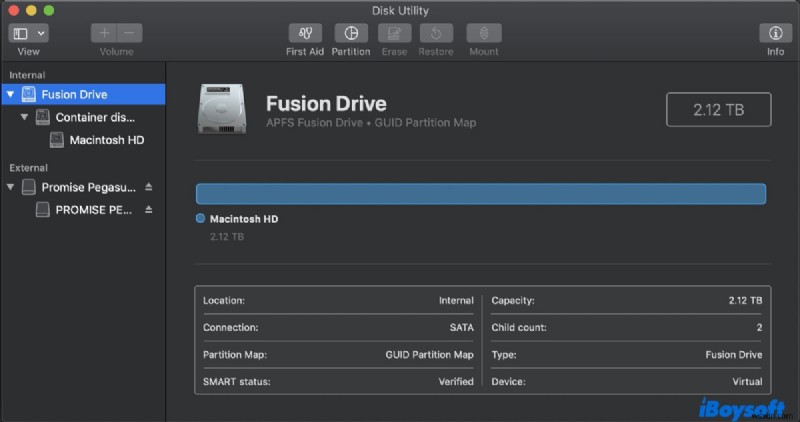

Fusion DriveがAPFSでフォーマットされている場合、ディスクユーティリティにはFusion Driveが一番上に表示され、その下にAPFSコンテナ、さらにその下に内部ボリューム「Macintosh HD」、そしてmacOS 10.15 Catalina以降がインストールされている場合は「Macintosh HD – Data」ボリュームも表示されます。

Fusion Drive: SSDとHDDの合計容量を持つ仮想的なFusion Driveです。

APFSコンテナ: APFSファイルシステムの一部で、データストレージを整理し、コンテナ内のボリューム間で容量を共有できるようにします。

Macintosh HD: macOS 10.14 Mojave以前ではメインのストレージボリュームです。macOS 10.15 Catalina以降では、OSファイルを含むシステムボリュームとなり、セキュリティと信頼性のために「Macintosh HD – Data」ボリュームと分離されるように設計されています。

Macintosh HD – Data: アプリ、書類、写真などの個人データやユーザー固有のファイルが保存されるボリュームです。macOS 10.15 Catalina以降にのみ存在します。

ケース3:ディスクユーティリティにFusion Driveが表示されない(禁止マーク🚫または疑問符フォルダ❓)

リカバリーモードでディスクユーティリティにFusion Driveが表示されない場合、以下の状況のいずれかに該当している可能性があります:

① Fusion Drive搭載のMacの電源を入れたところ、正常に起動しなかったため、リカバリーモードでFusion Driveを確認したところ、ディスクユーティリティにFusion Driveが見当たらず、代わりにHDDとSSDの2つの独立したドライブが表示された(または片方のドライブだけが表示された)。

② Fusion Driveを起動ディスクとして選択しようとしたが、選択肢に表示されない。

③ Fusion DriveにmacOSをインストールしたいが、インストール先として選べない。

一つでも当てはまるものがあれば、Fusion Driveが分離(スプリット)しているか、誤ってフォーマットされている可能性が高いです。

Fusion Driveが分離しているかどうかを確認するには、macOSリカバリーで「ユーティリティ > ターミナル」を開き、次のコマンドを実行します:

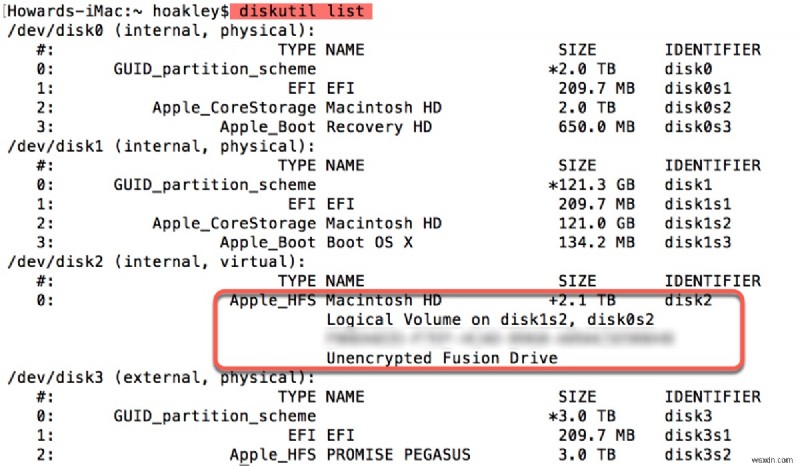

diskutil list

ターミナルには、Macに接続されているドライブの情報が表示されます。SSDとHDDの合計容量を持つ仮想ボリュームが存在するか確認してください。これはdisk0s2とdisk1s2のような2つのパーティションから構成される論理ボリュームです。

Fusion Driveが分離している場合は解決策1を、そうでない場合は解決策2を試してください。Fusion DriveのHDD側が表示されない場合、故障している可能性があります。必ずデータの復旧またはバックアップを済ませてから、以下の手順でデータを失わずに分離したFusion Driveを修復してください。

解決策1:分離したFusion Driveを修復する

Fusion Drive搭載のMacが禁止マークや疑問符フォルダで起動したり、Fusion Driveが起動ディスクやOSインストール先として表示されなかったりするのは、動作するOSが存在しないことを意味します。

これは通常、不適切なフォーマット、ハードウェアの変更、アップデートの失敗、ドライブの故障などにより、Fusion Driveが2つのドライブに分離してしまったときに発生します。この問題を解決するには、分離したFusion Driveを1つに再構成(リセット)する必要があります。

警告: Fusion Driveをリセットすると、保存されていたすべてのデータが永久に削除されます。作業を進める前に、必ず重要なデータを復旧しておいてください。

macOS Mojave以降でFusion Driveをリセットするには:

diskutil resetFusionコマンドが機能しない場合

diskutil resetFusionコマンドが機能しない場合は、ディスクユーティリティに戻り、各ドライブを適切なファイルシステム(macOS Mojave以降ならAPFS、macOS High Sierra以前ならMac OS拡張(ジャーナリング))で消去してから、コマンドを再試行してください。

macOS High Sierra以前でFusion Driveをリセットするには:

解決策2:Fusion Driveを分割してから再度リセットする

ディスクユーティリティに「Fusion Drive」というラベルの付いたCoreStorage論理ボリュームグループなどが表示されているのに、サブボリュームが欠落していてOSの再インストール時に選択できない場合は、問題のあるFusion Driveを分割してから再作成できます。この問題は、Fusion Driveのフォーマットに失敗した後によく発生します。

警告: 作業を続行する前に、Fusion Drive上のデータが復旧されていることを必ず確認してください。

1. macOSリカバリーで「ユーティリティ > ターミナル」を開きます。
2. 次のコマンドを実行し、論理ボリュームグループのUUIDを控えます。

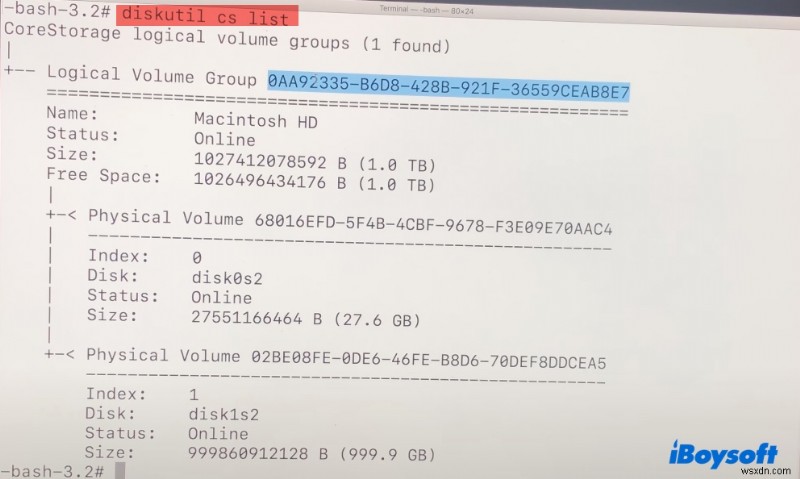

   diskutil cs list

3. 次のコマンドを実行して論理ボリュームグループを削除します。lvgUUIDは手順2で取得した英数字の文字列に置き換えてください。
   diskutil cs delete lvgUUID
4. その後、前述の方法でFusion Driveをリセットします。

なお、これらの手順はmacOS 10.13 High Sierra以前を実行しているMacにのみ適用されます。macOS 10.14 Mojave以降をお使いの場合は、代わりにFusion Driveを消去できます。

注意: それでもFusion Driveが動作しない場合は、ハードウェア診断のためにMacを修理店に持ち込むことをお勧めします。

MacでFusion Driveが表示されない原因とは?

MacでFusion Driveが表示されない場合、主に以下の原因が考えられます:

• Finderが内蔵ドライブを表示しないよう設定されている。
• ディスクユーティリティがボリュームのみを表示するよう設定されている。
• Fusion Driveが分離し、論理ドライブとして機能しなくなっている。
• ドライブの片方(おそらくHDD)が故障している。

MacでFusion Driveが表示されない問題に関するFAQ

自分のiMacにFusion Driveが搭載されているか確認するには?

ターミナルで「diskutil list」コマンドを実行してください。2つの物理ドライブが同じ論理ボリュームの一部として表示されれば、Fusion Driveが搭載されています。

MacでFusion Driveをリセットするコマンドは?

MacがmacOS Mojave以降を使用している場合、ターミナルアプリで「diskutil resetFusion」コマンドを実行すれば、Fusion Driveをリセットできます。

Fusion Driveのリセットはいつ実行すべき?

リセット(再融合)は、ハードウェアが健全だが論理リンクが壊れている場合(DIYでのOSインストール失敗後や、ディスクユーティリティで「Split」エラーが表示された場合など)のみ実行してください。HDDからカチカチ音や擦れる音が聞こえる場合は、絶対にリセットを試みないでください。フォーマット処理が失敗し、ファイルシステムが永久に破損する恐れがあります。

リセットしても改善しない場合は?

以下のような症状がある場合は、ハードウェア故障の可能性が高いです。

物理的な異音:HDDから物理的な音がする場合。

カーネルパニック:Fusionリセット処理中にMacが頻繁にクラッシュする場合。
