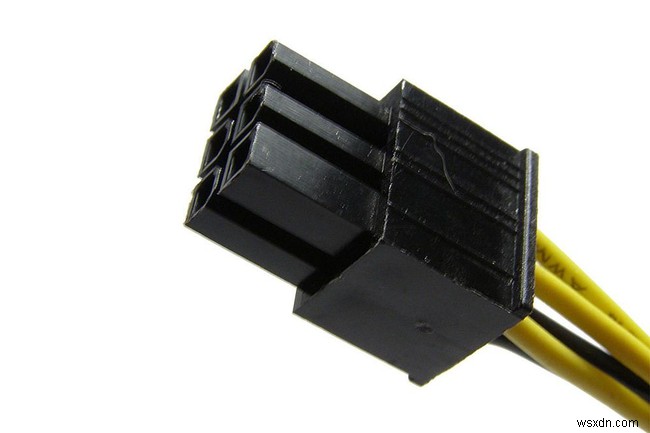

ATX 6ピン12V電源コネクタのピン配列と使い方を徹底解説

ATX 6ピン電源コネクタは、CPU(プロセッサ)の電圧レギュレータに+12V DCを供給するために使われるマザーボード用の電源コネクタです。

また、この6ピンコネクタは、ハイエンドのビデオカードに追加の電力を供給する用途でも使用されることがあります。

マザーボードへの給電用途では、ATX 4ピン電源コネクタの方がより一般的です。4ピンコネクタは単体で使われるか、もう1つの4ピンコネクタと組み合わせて8ピンコネクタとして使用されます。

なお、6ピン12V電源コネクタは「PCI Expressケーブル」や「PEGケーブル」(PCI Express Graphicsの略)と呼ばれることもあります。

ATX 6ピン12V電源コネクタのピン配列(ATX v2.2)

以下は、ATX仕様 バージョン2.2(PDF)に基づく標準的なATX 6ピン(3×2)12V電源コネクタのピン配列です。

その他のATX電源コネクタのピン配列については、「ATX電源ピン配列表一覧」もあわせてご覧ください。

動画:PCの電源ユニットのテスト方法

再生時間:2分23秒 ― マルチメーターを使った電源ユニットの電圧チェック手順を解説した動画です。

ATX 6ピン12V電源コネクタの使い方

6ピン12V電源コネクタは、拡張スロットから供給できる最大75Wを超える電力を必要とするPCI Express拡張カードに電力を供給するために使用されます。

たとえば、一部のビデオカードは75Wを超える電力を消費します。そのような場合、6ピン12V電源ケーブルを接続することで、カードに追加の電力を供給できます。

ビデオカードの中には、6ピンケーブルで供給できる以上の電力を活用できる製品に8ピンコネクタが搭載されているものがあります。手持ちのケーブルが6ピン12V電源コネクタのみの場合でも、6ピンコネクタは物理的には装着できますが、供給できる電力は6ピン分にとどまります。

残念ながら、小さい方のコネクタが差し込めたとしても、8ピンコネクタによる十分な電力がなければ正常に動作しないカードも存在します。6ピンを8ピンの代わりに使う構成が自身の環境で問題なく機能するかどうかは、必ずビデオカードのマニュアルで確認してください。

一部の電源ユニットには「6+2ピン」タイプのPCI Express電源ケーブルが付属しています。これは6ピン電源コネクタに、着脱可能な2ピンコネクタが組み合わさったケーブルで、2ピン部分を連結すれば8ピンATXケーブルとして、分離すれば6ピン専用の接続として使用できます。

また、電源ユニットに空きの4ピンMolexコネクタが2つある一方で、ビデオカードが6ピン12V電源コネクタを必要としている場合は、変換アダプタを利用することで対応できます。
