メカニカル キーボード スイッチの取り外しと交換方法

ホットスワップ可能なキーボードは、キーボード愛好家の生活を大幅に楽にしました。ユーザーは、はんだ付けやはんだ除去を行うことなく、わずか数ステップでキーボードのスイッチを簡単に交換できます。そして何よりも、この種のキーボードには欠点がほとんどありません。

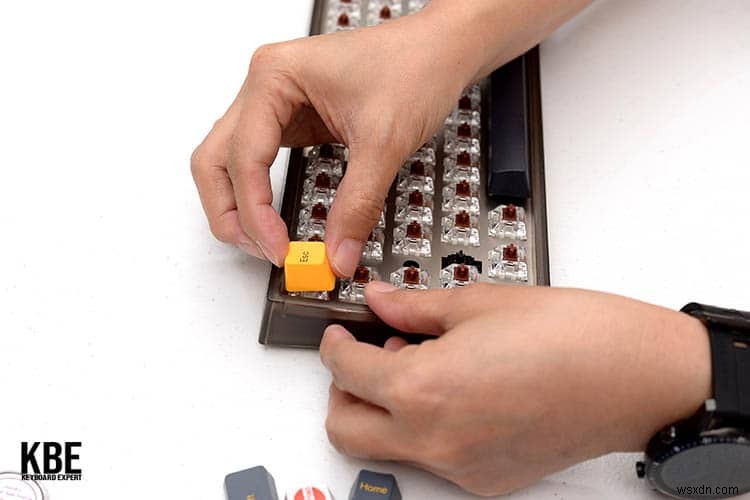

ホットスワップ ボード上のスイッチの交換は非常に簡単です。キーキャップを取り出し、スイッチプラーを使用してスイッチを引き抜くだけです。スイッチが外れたら、新しいスイッチを入れれば完了です。スイッチが PCB と互換性があることを確認してください。

もちろん、特にソケットがきついキーボードを扱う場合は特に、新しいユーザーは懸念を抱くかもしれません。また、一部のユーザーは、自分のキーボードがホットスワップ PCB を備えているかどうか確信が持てず、キーボードを損傷せずにスイッチを引き抜くことができるかどうか疑問に思っています.

この記事では、これらすべての質問に答えます。メカニカル スイッチを交換する最も簡単な方法と、これらの種類のキーボードを扱う際に愛好家が知っておく必要があるすべての重要な詳細を紹介します。

メカニカル キーボード スイッチとは

スイッチは、メカニカル キーボードの最も重要な機能です。生産性を高めるために作られたプロフェッショナル キーボードであれ、ゲーミング キーボードであれ、滑らかさ、滑らかさ、サウンドはすべてスイッチにあります。

Cherry の MX スイッチ シリーズは、最も有名なメカニカル キーボード スイッチであり、メカニカル キーボードの標準となりました。しかし、今日では、信じられないほど多くの企業がスイッチを製造しています。 Kailh、Razer、Logitech、HyperX など。

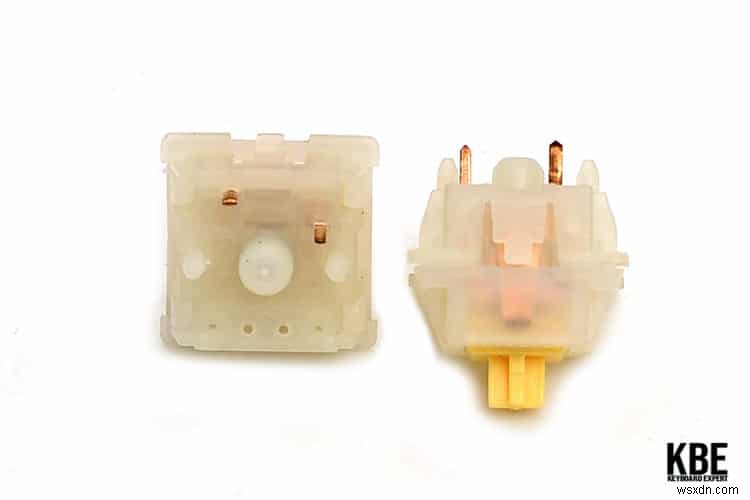

メカニカル キーボード スイッチは、キーキャップに取り付けられたプラスチック ステムで構成され、スプリングで保持され、押し下げられます。 スイッチは一般的に 3 つのタイプに分類されます。リニアスイッチ、タクタイルスイッチ、クリッキースイッチ。

リニア スイッチは最も単純で、完全に押し下げる必要がありますが、タクタイル スイッチは触覚バンプに遭遇するとアクティブになります。リニア スイッチは一般的に高速で、ゲームに適しています。最後に、クリッキー スイッチはバンプのあるタクタイル スイッチに似ていますが、その後にクリック ノイズが続きます。さまざまなタイプのメカニカル スイッチの詳細については、メカニカル スイッチ ガイドをご覧ください。 .

キーボード スイッチを削除する理由

一部のユーザーは、特に在庫のスイッチが既に良好な場合に、なぜスイッチを削除するのか疑問に思うかもしれません。もちろん、誰かがすでに現在のスイッチを楽しんでいる場合は、それらを交換する必要はありません.ただし、簡単に取り外し可能なスイッチには多くのメリットがあります。

1つ目はメンテナンスです。メカニカル スイッチが壊れることはまれですが、ユーザーが必要に応じて交換するのは比較的簡単です。また、特にスイッチ間に詰まった破片や汚れを処理する場合は、ホットスワップ PCB を使用したメカニカル キーボードのクリーニングがはるかに簡単です。

しかし、そうは言っても、スイッチを取り外して交換する最も重要な理由は実験です。前述したように、Cherry MX シリーズ以外にも多数のスイッチがあります。ホットスワップ キーボードを使用すると、ユーザーは新しいキーボードを購入しなくても、これらすべてのスイッチを試すことができます。

ユーザーは、スプリングの交換、潤滑、および撮影によってスイッチを簡単に変更することもできます。ユーザーがスイッチを変更するたびに、個々のスイッチをはんだ付けおよびはんだ除去する必要があるため、はんだキーボードの場合、スイッチのテストは通常​​困難です。

すべてのキーボードはホットスワップ可能ですか?

スイッチの交換に飛び込む前に、1 つのことを覚えておいてください。すべてのメカニカル キーボードに簡単に交換できるスイッチがあるわけではありません。一部のメカニカル キーボードには、PCB にはんだ付けされたスイッチがあり、これは、スイッチを取り外す前に、まずスイッチのはんだを除去する必要があることを意味します。

はんだのみのキーボードからスイッチを引き抜こうとすると、スイッチが破損し、場合によっては PCB が破損する可能性があります。お使いのキーボードがホットスワップ可能なソケットを備えているかどうかを確認するには、製造元の Web サイトまたはキーボードのパッケージを必ず参照してください。 OEM アイテムを扱う場合は、モデル番号を調べてユニットを特定するか、Mechanical Keyboard Subreddit /rmechanicalkeyboards などのオンライン フォーラムで質問してみてください。

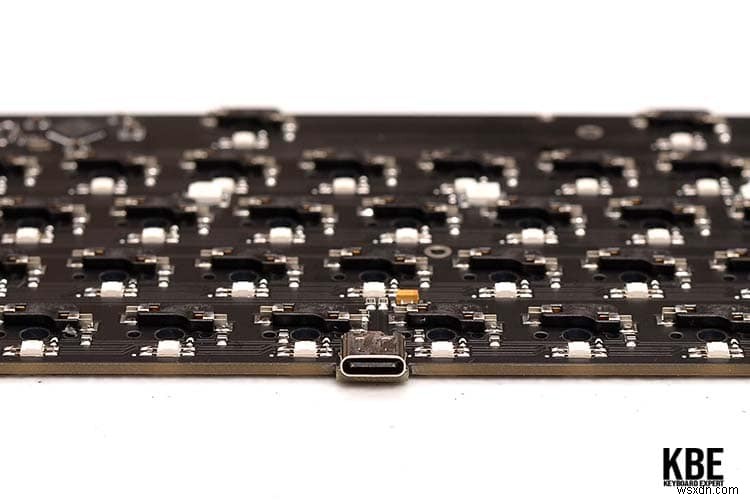

メカニカル キーボードの PCB にアクセスできる人は、PCB の背面にホット スワップ ソケットがあるかどうかを確認してください。これらがない場合、PCB ははんだのみです。

メカニカル キーボード スイッチの互換性

注意すべきもう 1 つの点は、キーボードのスイッチの互換性です。ホットスワップ キーボードに関しては、一般に次の 2 つのタイプがあります。オプティカル そして機械。光キーボードは、光スイッチとのみ互換性があります。同様に、メカニカル キーボードはメカニカル スイッチとのみ互換性があります。

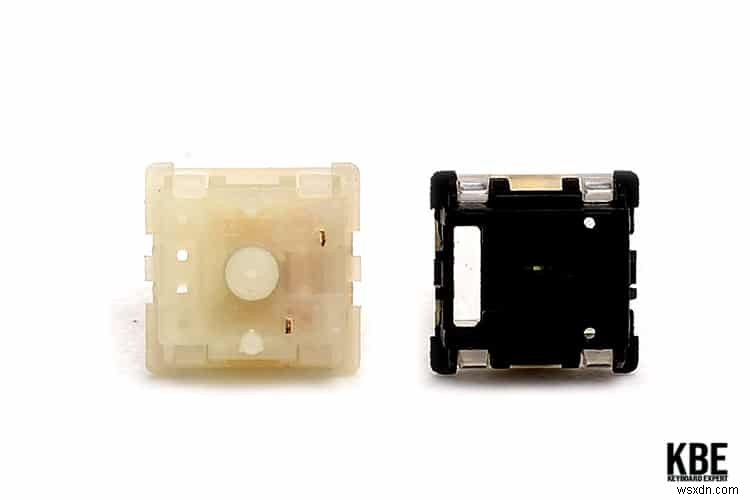

2 つのスイッチは簡単に区別できます。光スイッチには、メカニカル キーボードとは異なり、下に金属製のピンがありません。メカニカルキースイッチをご購入の際はご注意ください。

メカニカルキースイッチに関しては、PCBマウント（5ピン）とプレートマウント（3ピン）が最も一般的です。 5 ピン スイッチはより安定しており、プレートがなくても動作しますが、3 ピン スイッチにはプレートが必要です。最近のほとんどのキーボードは、3 ピンと 5 ピンの両方のスイッチと互換性があります。ただし、スイッチを購入する前に、まずキーボードの互換性を確認してください。

メカニカル キーボードが 3 ピン スイッチのみをサポートしている場合でも、5 ピン スイッチを使用する方法があります。ただし、これには、余分な 2 本の脚を切断することにより、スイッチを不可逆的に変更する必要があります。この方法はお勧めしません。将来のビルドのためにスイッチの元の状態を保持することをお勧めします。

スイッチの取り外しに最適なツール

機械式スイッチを取り外すために使用できるツールはたくさんあります。ただし、ほとんどの愛好家が使用する OEM スイッチ プラー、キーボード キットに付属のスイッチ プラー、または Rama Works スイッチ プラー を使用することを強くお勧めします。 .

スイッチ プラーの品質は重要ですか?

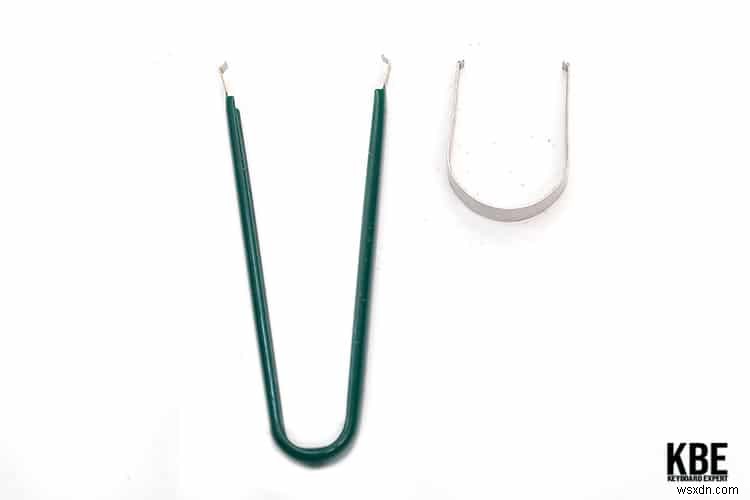

スイッチプラーはかなり単純に見えるかもしれません。ただし、プロセス全体をスピードアップし、傷や損傷を防ぐことができるため、適切なツールを選択することは非常に重要です.提案した 3 つのスイッチ プラーのうち、OEM スイッチ プラーと Rama Works プラーを使用することをお勧めします。

消費者は、多くの場合キットに含まれている小さな金属製の引き手を選択することができます。キットに付属しています。ただし、これらはスイッチを適切に握ることができないため、使いにくい傾向があります。これらを使用すると非常にイライラするので、お勧めしません。

OEMスイッチプラーは、より大きく、ユーザーがスイッチをよりよく握ることができるため、はるかに使いやすくなっています.価格はかなり安いですが、それはまた品質が良くないことを意味します.幸いなことに、Rama Works はこのキーキャップ プーラーのより優れたバージョンを提供しています。

スイッチの取り外し手順

必要なツール

• キーキャッププラー
• スイッチプラー
• ペンチ
• クリッパー (ピンをクリップする必要がある場合)

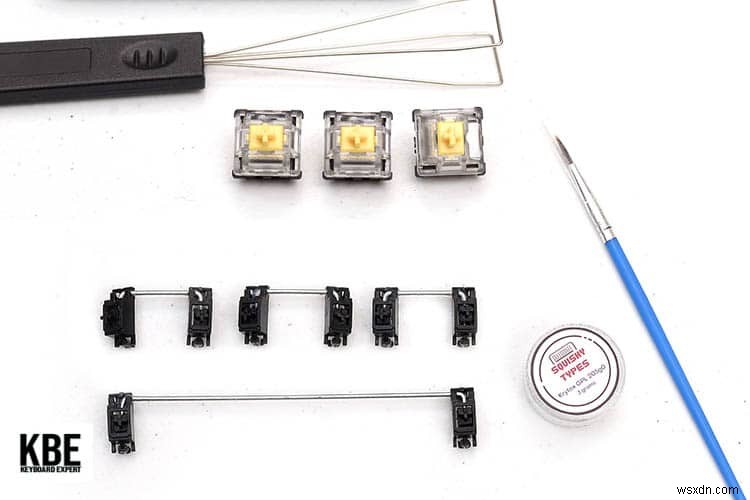

交換用スイッチの準備

始める前に、キーボードに配置されているスイッチを確認してください。スイッチがキーボードと互換性があることを確認してください。また、この機会に改造 (注油、撮影、スプリング交換、ハウジング交換など) を行ってください。

キーキャップを取り外します

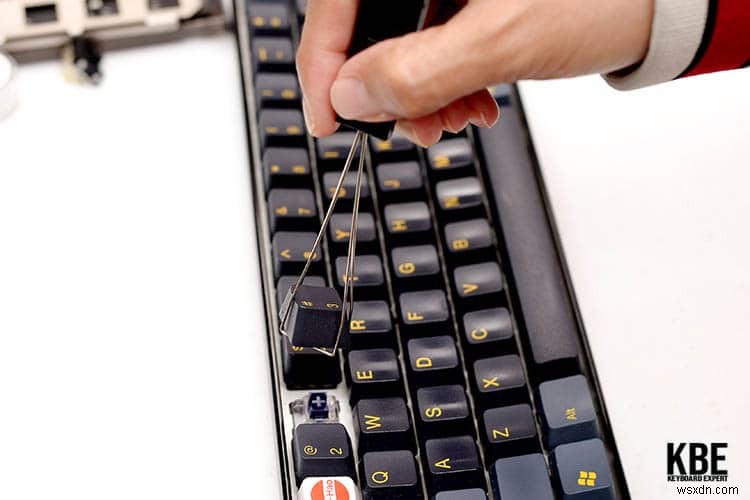

スイッチにアクセスする前に、まずキーキャップを取り外します。方法がわからない場合は、キーキャップの取り外しガイドを確認してください。このプロセスは非常に簡単ですが、キーキャップの損傷を避けるために注意が必要です.

キーボード スイッチを引く

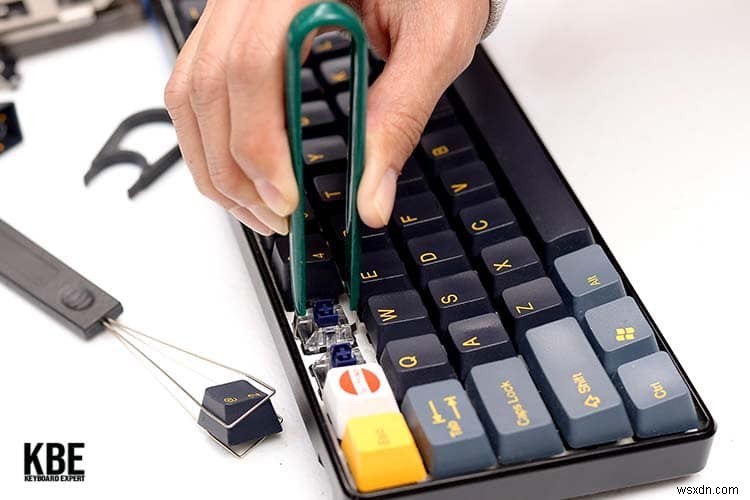

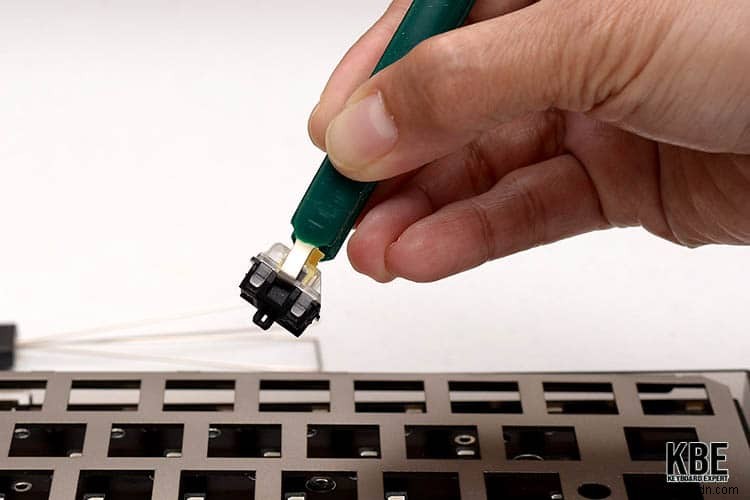

すべてのキーキャップを取り外したら、スイッチ プーラーを使用してスイッチを取り出します。まず、スイッチの上下にある隙間にスイッチプラーを合わせます。適切なグリップが確立されたら、ゆっくりとスイッチを引き抜きます。

少しきついスイッチの場合は、もう少し力を加えることができます。スイッチを取り外すときは、空いている手でケースを支えてください。

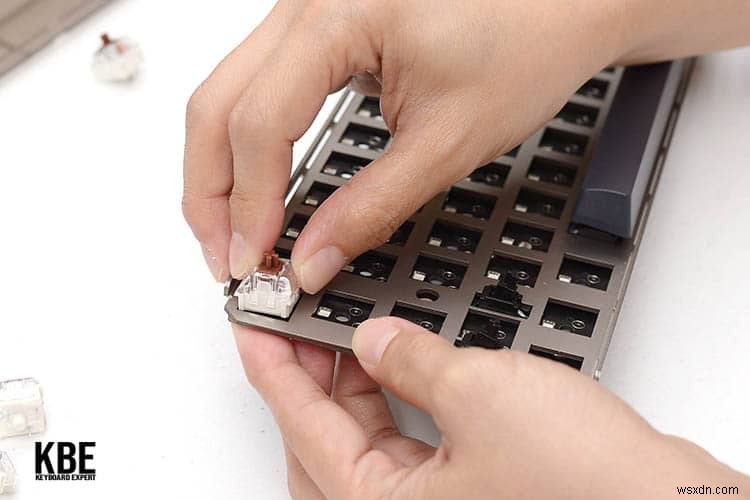

新しいスイッチを取り付ける

すべてのスイッチを取り出したら、新しいスイッチをドロップします。スイッチのピンがホットスワップ ソケットに合っていることを確認します。スイッチが正しく配置されていないと、ピンが曲がる可能性があります。

またピンが曲がるとスイッチが効かなくなります。誤ってピンを曲げてしまった場合は、スイッチを取り外してまっすぐに戻してください。ほとんどのスイッチは耐久性があり、曲げても永久的な損傷はありません。

キーキャップの取り付けと最終チェック

すべての新しいスイッチが装着されたら、キーキャップをドロップします。さまざまなキーをテストして、正しく聞こえるかどうかを確認します。また、VIA Configurator などのプログラムを使用することもできます すべてのスイッチが機能しているかどうかを確認します。

一部のスイッチが登録に失敗した場合は、手順を繰り返して正しく再装着する必要があります。すべてが機能していることを確認したら、キーボードのスイッチを正常に交換しました.
