PythonのMatplotlibで中空（白抜き）の四角形マーカーを描画する方法

Matplotlibで中空（塗りつぶしなし）の四角形マーカーを描くには、マーカーの種類に 'ks' を指定し、markerfacecolor='none'、markersize=15、markeredgecolor='red' を設定します。これにより、枠線だけの白抜きスタイルの四角形マーカーが描画されます。

各パラメータの意味

• 'ks'：'k' は黒色（black）、's' は四角形（square）を表すマーカースタイルです。

• markerfacecolor='none'：マーカーの内部を塗りつぶさず、中空にします。

• markersize（ms）：マーカーのサイズを指定します（ここでは15）。

• markeredgecolor：マーカーの枠線の色を指定します（ここでは赤）。

手順

• NumPyを使って x および y のデータポイントを作成します。

• Figureを作成（または既存のFigureをアクティブ化）し、サブプロット構成の一部としてAxesを追加します。

• plot()メソッドで x と y のデータポイントをプロットします。中空の四角形マーカーにするには、マーカーとして "ks" を指定し、markerfacecolor="none"、markersize=15、markeredgecolor="red" を設定します。

• 図を表示するには、show()メソッドを使用します。

コード例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
x = np.linspace(-2, 2, 10)
y = np.sin(x)
fig = plt.figure()
ax1 = fig.add_subplot(111)
ax1.plot(x, y, 'ks', markerfacecolor='none', ms=15, markeredgecolor='red')
plt.show()

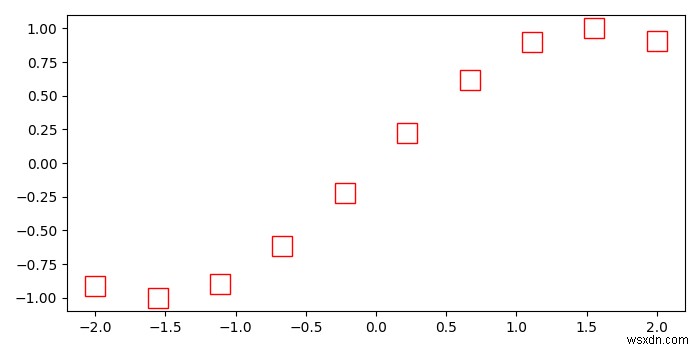

出力結果
