MatplotlibでRスタイルの外向き軸目盛り（ティック）を描画する方法

Matplotlibでは、デフォルトの目盛りスタイルではなく、R言語のような「軸の外側を指す」目盛り（ティック）を描画できます。X軸の場合は rcParams["xticks.direction"]="out" を、Y軸の場合は rcParams["ytick.direction"]="out" を設定するだけで実現できます。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。

• plt.rcParams を使って、目盛りを外側に向くよう設定します。

• データ点の数を表す変数を初期化します。

• NumPyを使って x および y のデータ点を作成します。

• plot() メソッドで x と y のデータをプロットします。

• 図を表示するには、show() メソッドを使用します。

コード例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
plt.rcParams['ytick.direction'] = 'out' # 'in'にすると内側向きになります
plt.rcParams['xtick.direction'] = 'out' # 'in'にすると内側向きになります
n = 10
x = np.linspace(-2, 2, n)
y = np.exp(x)
plt.plot(x, y)
plt.show()

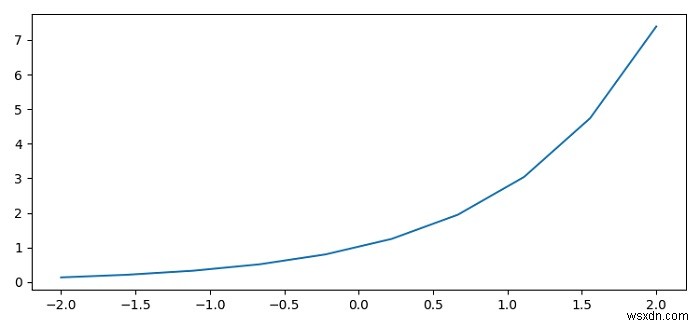

実行結果

上記のコードを実行すると、目盛りが軸の外側に向かって表示されたグラフが描画されます。

補足：directionパラメータについて

tick.direction パラメータには主に以下の値を指定できます。

• 'out'：目盛りが軸の外側に向かいます（Rスタイル）。

• 'in'：目盛りが軸の内側に向かいます（Matplotlibのデフォルト）。

• 'inout'：目盛りが軸をまたいで内外両方向に伸びます。

なお、個別の軸だけ設定を変更したい場合は、ax.tick_params(direction='out') のように tick_params() メソッドを使う方法もあります。こちらの方が特定のプロットに対して柔軟に制御できるため、状況に応じて使い分けるとよいでしょう。
