Matplotlibで凡例要素を水平方向に並べて表示する方法

Matplotlibでは、legend()メソッドのncol引数を指定することで、凡例の要素を水平方向に並べて表示できます。ここでは、その具体的な手順とサンプルコードを紹介します。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• plot()メソッドを使って、line1、line2、line3というラベル付きの折れ線グラフを描画します。
• legend()メソッドで図に凡例を配置します。このとき、引数ncolにラベルの数を指定すると、凡例がその列数で水平に並びます。
• show()メソッドで図を表示します。

コード例

from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

line1, = plt.plot([1, 2, 3], label="line1")
line2, = plt.plot([3, 2, 1], label="line2")
line3, = plt.plot([2, 3, 1], label="line3")
plt.legend(ncol=3, loc="upper right")
plt.show()

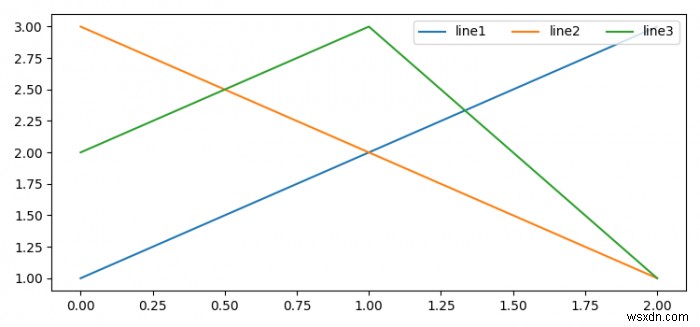

実行結果

ポイント解説

上記のコードでは、ncol=3を指定しているため、3つの凡例要素が1行に横並びで表示されます。loc="upper right"により、凡例はグラフの右上に配置されます。なお、新しいバージョンのMatplotlib（3.6以降）では、ncolの代わりにncolsという引数名も使用できるようになりました。凡例の配置位置を変えたい場合は、loc引数に「upper left」「lower center」などの値を指定することで柔軟に調整できます。
