【Matplotlib】マウスクリックやキー入力があるまでフィギュアの更新を一時停止する方法

Matplotlib（pylab）で描画した図を、キーが押されるかマウスがクリックされるまで一時停止させたい場合は、「button_press_event」イベントを利用します。このイベントをコールバック関数にバインドすることで、マウス操作に応じて図の更新を自由に一時停止・再開できます。

実装手順

• figureサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• バックエンドとして「TkAgg」を指定します。
• インタラクティブモードをONにします。
• 新しいfigureを作成するか、既存のfigureをアクティブにします。
• 一時停止状態を管理する変数 pause = False を用意します。
• 「button_press_event」が発生するたびにpauseフラグを切り替えます。
• イベントとコールバック関数をバインド（紐付け）します。
• numpyを使ってx・yのデータポイントを作成します。
• 無限ループの中で線のデータと色を交互に切り替えながら描画を更新します。
• 図を表示するには show() メソッドを使用します。

コード例

import matplotlib
from matplotlib import pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

matplotlib.use("TkAgg")

plt.ion()

fig = plt.figure()

pause = False

def onclick(event):
    global pause
    pause = not pause

fig.canvas.mpl_connect('button_press_event', onclick)

data = np.linspace(-10, 10, 100)

x = np.sin(data)
y = np.cos(data)

flag = 1

while True:
    if not pause:
        if flag == 1:
            fig.clear()
            plt.plot(data, y, color='red')
            flag = 0
        else:
            fig.clear()
            plt.plot(data, x, color='yellow')
            flag = 1
    fig.canvas.get_tk_widget().update()

コードのポイント

• mpl_connect()：キャンバスにイベントハンドラを登録し、マウスクリックを検知できるようにします。
• global pause：コールバック関数内でグローバル変数のpauseフラグを反転させ、一時停止と再開をトグル操作で切り替えます。
• get_tk_widget().update()：TkAggバックエッドのウィジェットを強制的に更新し、描画内容を即座に画面へ反映させます。

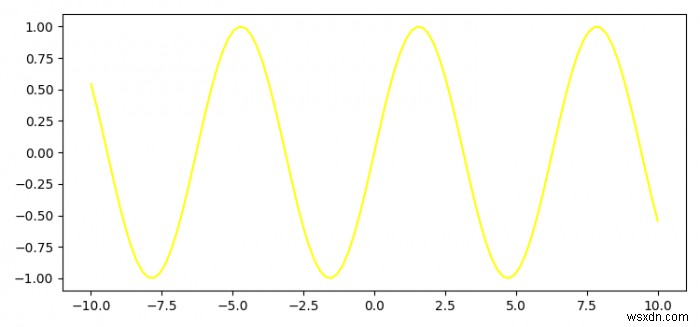

出力結果

プログラムを実行すると、黄色と赤色の正弦波・余弦波が交互に表示され続けます。マウスのいずれかのボタンをクリックすると図の更新が一時停止し、再度クリックするとアニメーションが再開されます。
