【JavaFX入門】2D形状のsmoothプロパティで図形の輪郭を滑らかに描画する方法

JavaFXのsmoothプロパティは、2D形状を描画する際にアンチエイリアス処理（平滑化ヒント）を使用するかどうかを指定するためのプロパティです。この値を設定するには、javafx.scene.shape.Shapeクラスが提供するsetSmooth()メソッドを使用します。

このメソッドはboolean型の値を受け取ります。trueを渡すと図形の輪郭は滑らかに描画され、falseを渡すと輪郭にギザギザ感（ジャギー）が残ります。特に線幅の太いストロークや鋭い角度を持つ図形では、その違いがはっきりと現れます。

サンプルコード

以下の例では、同じ三角形ポリゴンを2つ作成し、一方にはsetSmooth(true)を、もう一方にはsetSmooth(false)を設定して、描画結果の違いを比較しています。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Polygon;
import javafx.scene.shape.StrokeLineJoin;
import javafx.scene.text.Font;
import javafx.scene.text.FontPosture;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;
import javafx.stage.Stage;

public class SmoothExample extends Application {
   public void start(Stage stage) {
      Font font = Font.font("verdana", FontWeight.BOLD, FontPosture.REGULAR, 12);

      // smooth = true のラベル
      Text label2 = new Text("Smooth: true");
      label2.setFont(font);
      label2.setX(80.0);
      label2.setY(250.0);

      // 滑らかに描画される三角形
      Polygon shape1 = new Polygon(100.0, 75.0, 50.0, 200.0, 200.0, 200.0);
      shape1.setStroke(Color.BLUE);
      shape1.setStrokeWidth(20);
      shape1.setStrokeLineJoin(StrokeLineJoin.MITER);
      shape1.setSmooth(true);

      // smooth = false のラベル
      Text label3 = new Text("Smooth: false");
      label3.setFont(font);
      label3.setX(370.0);
      label3.setY(250.0);

      // ギザギザした輪郭になる三角形
      Polygon shape2 = new Polygon(450.0, 75.0, 350.0, 200.0, 500.0, 200.0);
      shape2.setStroke(Color.BLUE);
      shape2.setStrokeWidth(20.0);
      shape2.setStrokeLineJoin(StrokeLineJoin.MITER);
      shape2.setSmooth(false);

      // Groupオブジェクトの作成
      Group root = new Group(label2, label3, shape1, shape2);
      // Sceneオブジェクトの作成
      Scene scene = new Scene(root, 595, 310);
      // Stageにタイトルを設定
      stage.setTitle("Smooth Example");
      // SceneをStageに追加
      stage.setScene(scene);
      // Stageの内容を表示
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

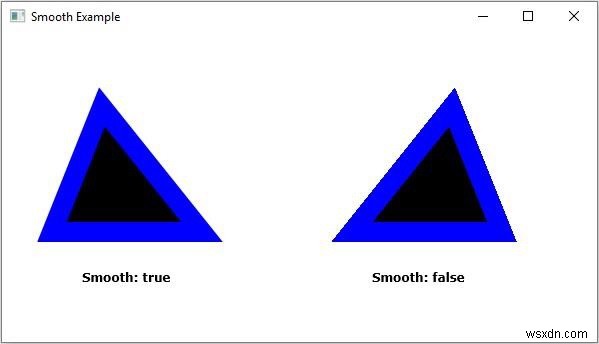

実行結果

上記のコードをコンパイルして実行すると、JavaFXのウィンドウが表示されます。左側の三角形はsetSmooth(true)が適用されているため、太い青色のストロークでも頂点や辺の輪郭が滑らかに描画されます。一方、右側の三角形はsetSmooth(false)が適用されているため、輪郭にジャギー（ギザギザ）が残っていることが確認できます。

このように、smoothプロパティを活用することで、図形の見た目の品質を簡単に制御できます。高品質な描画が必要な場合はtrue（デフォルト）、意図的にレトロなピクセル調の表現をしたい場合などはfalseを指定するとよいでしょう。
