クラスカル法（Kruskal）で学ぶ最小全域木（MST）アルゴリズムの仕組みと実装

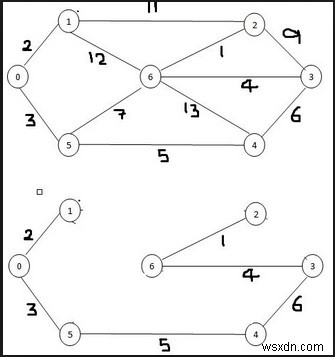

重み（コスト）が割り当てられた連結グラフ G(V,E) が与えられたとき、クラスカル法（Kruskal's algorithm）は、グラフと各辺のコスト情報をもとに最小全域木（Minimum Spanning Tree：MST）を求めるアルゴリズムです。

クラスカル法は「マージツリー（木の統合）」アプローチに分類されます。初期状態では各頂点がそれぞれ独立した木を構成しており、コストが最小となる辺から順に選びながらこれらの木を統合し、最終的に1本の木へとまとめ上げます。

具体的な手順は以下の通りです。まずグラフのすべての辺を列挙し、コストの昇順にソートします。続いて、リストからコストの小さい辺を取り出して木に追加していきます。このとき毎回、その辺を追加すると閉路（サイクル）が形成されるかどうかをチェックします。閉路ができる場合はその辺を破棄し、次の辺へと進みます。

• 計算量は O(E log E)、または O(E log V) です。ここで E は辺の数、V は頂点の数を表します。

入力 ― 隣接行列

0 1 3 4 ∞ 5 ∞
1 0 ∞ 7 2 ∞ ∞
3 ∞ 0 ∞ 8 ∞ ∞
4 7 ∞ 0 ∞ ∞ ∞
∞ 2 8 ∞ 0 2 4
5 ∞ ∞ ∞ 2 0 3
∞ ∞ ∞ ∞ 4 3 0

出力 ―

Edge: B--A And Cost: 1

Edge: E--B And Cost: 2

Edge: F--E And Cost: 2

Edge: C--A And Cost: 3

Edge: G--F And Cost: 3

Edge: D--A And Cost: 4

Total Cost: 15

アルゴリズム

kruskal(g: Graph, t: Tree)

入力 ― 与えられたグラフ g と、空の木 t

出力 ― 選択された辺を含む木 t

Begin
    create set for each vertices in graph g
    for each set of vertex u do
        add u in the vertexSet[u]
    done
    sort the edge list.
    count := 0
    while count <= V – 1 do //as tree must have V – 1 edges
        ed := edgeList[count] //take an edge from edge list
        if the starting vertex and ending vertex of ed are in same set then
            merge vertexSet[start] and vertexSet[end]
            add the ed into tree t
        count := count + 1
    done
End

C++による実装例

#include<iostream>
#define V 7
#define INF 999
using namespace std;
//Cost matrix of the graph
int costMat[V][V] = {
    {0, 1, 3, 4, INF, 5, INF},
    {1, 0, INF, 7, 2, INF, INF},
    {3, INF, 0, INF, 8, INF, INF},
    {4, 7, INF, 0, INF, INF, INF},
    {INF, 2, 8, INF, 0, 2, 4},
    {5, INF, INF, INF, 2, 0, 3},
    {INF, INF, INF, INF, 4, 3, 0}
};
typedef struct{
    int u, v, cost;
}edge;
void swapping(edge &e1, edge &e2){
    edge temp;
    temp = e1;
    e1 = e2;
    e2 = temp;
}
class Tree{
    int n;
    edge edges[V-1]; //as a tree has vertex-1 edges
    public:
    Tree(){
        n = 0;
    }
    void addEdge(edge e){
        edges[n] = e; //add edge e into the tree
        n++;
    }
    void printEdges(){ //print edge, cost and total cost
        int tCost = 0;
        for(int i = 0; i<n; i++){
            cout << "Edge: " << char(edges[i].u+'A') << "--" << char(edges[i].v+'A');
            cout << " And Cost: " << edges[i].cost << endl;
            tCost += edges[i].cost;
        }
        cout << "Total Cost: " << tCost << endl;
    }
};
class VSet{
    int n;
    int set[V];//a set can hold maximum V vertices
    public:
    VSet(){
        n = -1;
    }
    void addVertex(int vert){
        set[++n] = vert; //add vertex to the set
    }
    int deleteVertex(){
        return set[n--];
    }
    friend int findVertex(VSet *vertSetArr, int vert);
    friend void merge(VSet &set1, VSet &set2);
};
void merge(VSet &set1, VSet &set2){
    //merge two vertex sets together
    while(set2.n >= 0)
        set1.addVertex(set2.deleteVertex());
    //addToSet(vSet1, delFromSet(vSet2));
}
int findVertex(VSet *vertSetArr, int vert){
    //find the vertex in different vertex sets
    for(int i = 0; i<V; i++)
        for(int j = 0; j<=vertSetArr[i].n; j++)
            if(vert == vertSetArr[i].set[j])
    return i;//node found in i-th vertex set
}
int findEdge(edge *edgeList){
    //find the edges from the cost matrix of Graph and store to edgeList
    int count = -1, i, j;
    for(i = 0; i<V; i++)
        for(j = 0; j<i; j++)
        if(costMat[i][j] != INF){
            count++;
            //fill edge list for the position 'count'
            edgeList[count].u = i; edgeList[count].v = j;
            edgeList[count].cost = costMat[i][j];
        }
    return count+1;
}
void sortEdge(edge *edgeList, int n){
    //sort the edges of graph in ascending order of cost
    int flag = 1, i, j;
    for(i = 0; i<(n-1) && flag; i++){//modified bubble sort is used
        flag = 0;
        for(j = 0; j<(n-i-1); j++)
        if(edgeList[j].cost > edgeList[j+1].cost){
            swapping(edgeList[j], edgeList[j+1]);
            flag = 1;
        }
    }
}
void kruskal(Tree &tr){
    int ecount, maxEdge = V*(V-1)/2; //max n(n-1)/2 edges can have in a graph
    edge edgeList[maxEdge], ed;
    int uloc, vloc;
    VSet VSetArray[V];
    ecount = findEdge(edgeList);
    for(int i = 0; i < V; i++)
        VSetArray[i].addVertex(i);//each set contains one element
    sortEdge(edgeList, ecount); //ecount number of edges in the graph
    int count = 0;
    while(count <= V-1){
        ed = edgeList[count];
        uloc = findVertex(VSetArray, ed.u);
        vloc = findVertex(VSetArray, ed.v);
        if(uloc != vloc){ //check whether source abd dest is in same set or not
            merge(VSetArray[uloc], VSetArray[vloc]);
            tr.addEdge(ed);
        }
        count++;
    }
}
int main(){
    Tree tr;
    kruskal(tr);
    tr.printEdges();
}

実行結果

Edge: B--A And Cost: 1
Edge: E--B And Cost: 2
Edge: F--E And Cost: 2
Edge: C--A And Cost: 3
Edge: G--F And Cost: 3
Edge: D--A And Cost: 4
Total Cost: 15
