Excel でアニメーション売上グラフを作成する - ステップバイステップ ガイド

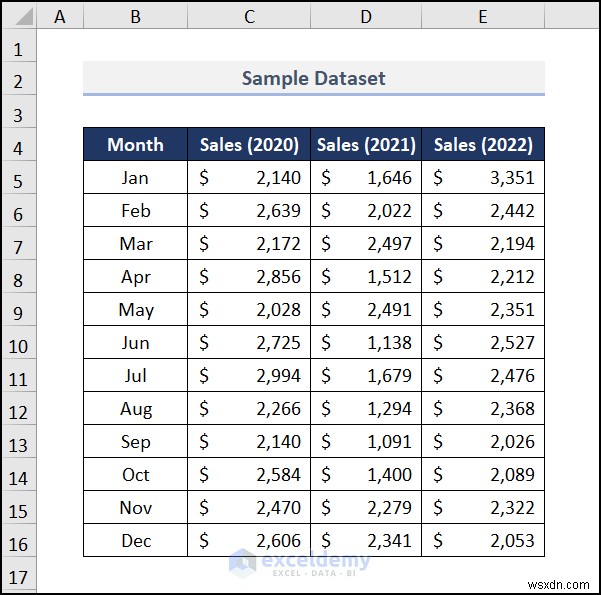

2020 年、2021 年、2022 年の 3 年連続の月次売上のデータセットを取得しました。自動的に変化するグラフを生成します。

ステップ 1 – ヘルパー列を含むグラフを設定する

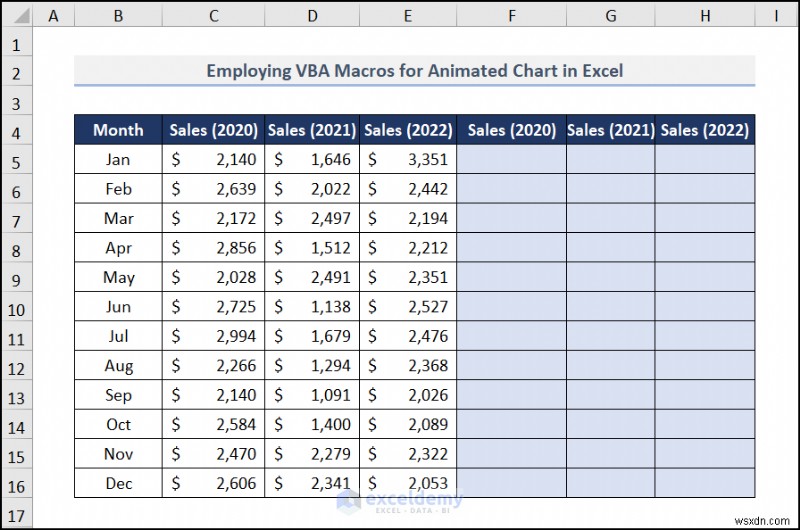

• 3 つのヘルパー「Sales」列を挿入します。

メモ :ヘルパー列を強調表示して、視覚的にわかりやすくすることができます。

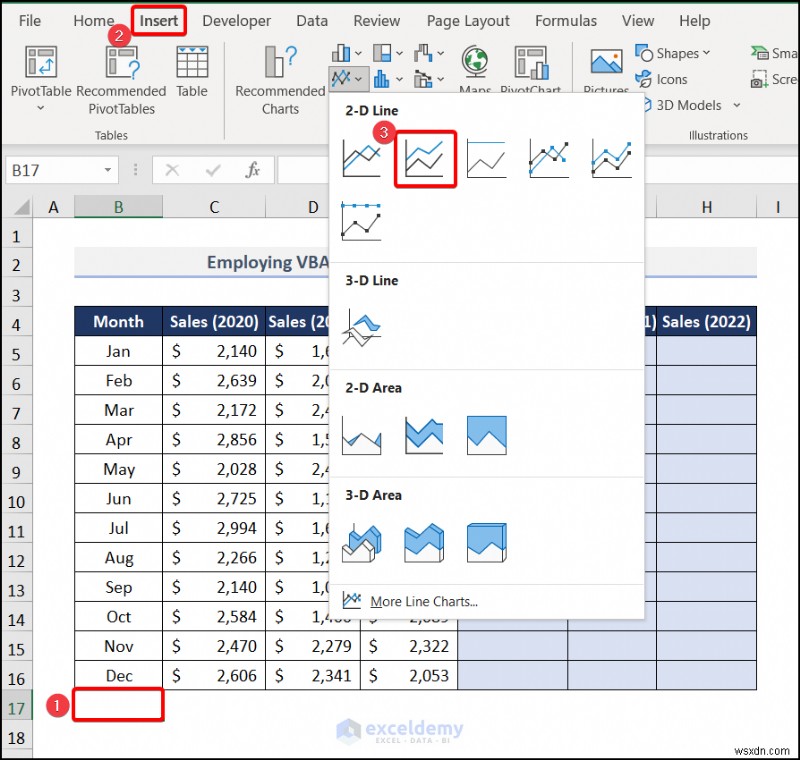

• 空白のセルに移動します。
• 挿入に移動します。 タブ。
• チャートの下 セクションで、[挿入] を選択します。 折れ線グラフまたは面グラフ そして積み上げ線を選択します。 .

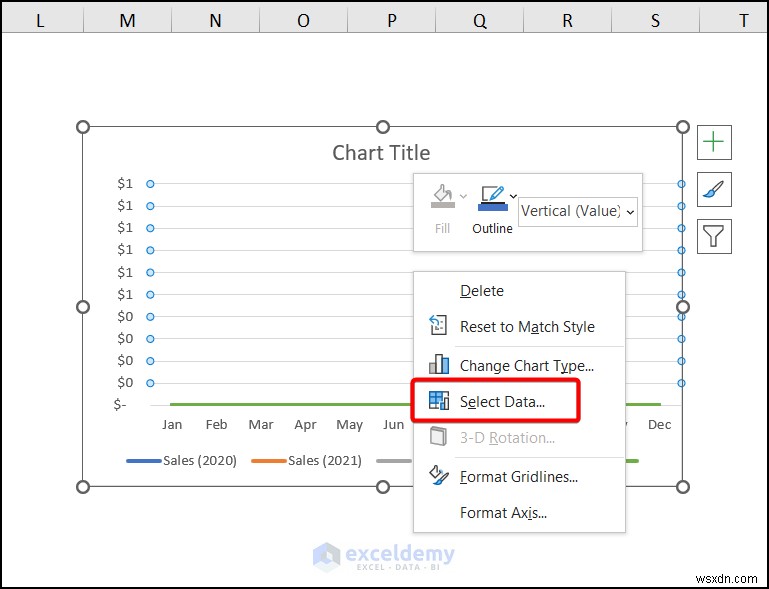

• グラフを右クリックし、[データの選択] をクリックします。 .

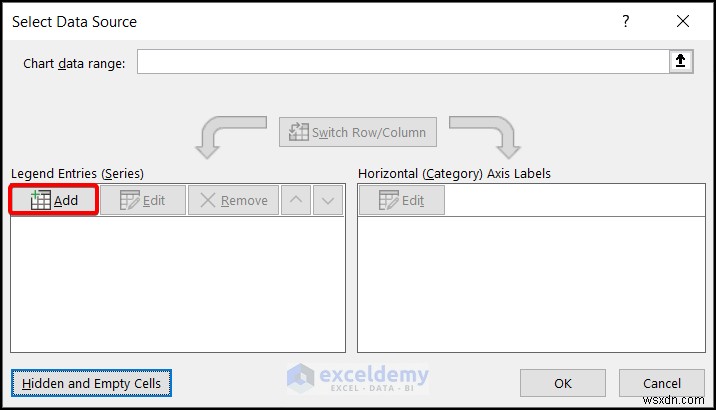

• データ ソースの選択 ダイアログボックスが表示されます。
• [追加] を選択します。 レジェンド エントリ (シリーズ) より .

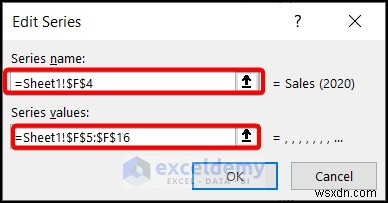

• シリーズの編集が表示されます。 ウィンドウ。
• シリーズ名 ボックスで、売上 (2020) を選択します。 、 シリーズ値 ボックスで、データ範囲 $F$5:$F$16 を選択します。 .
• OK を押します。 .

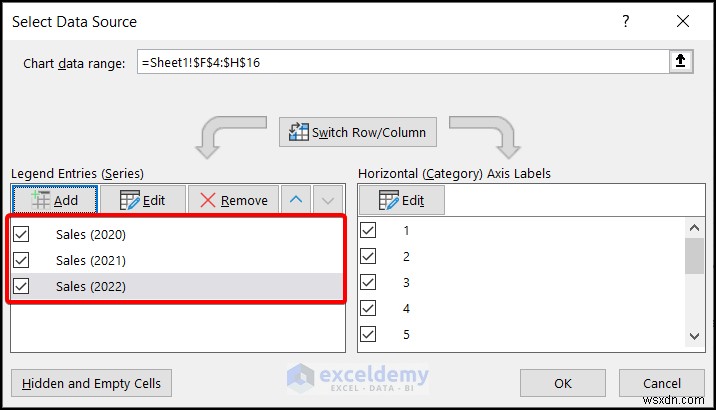

• 繰り返してすべての「Sales」を選択します。 ” 列とそれぞれのヘルパー列。

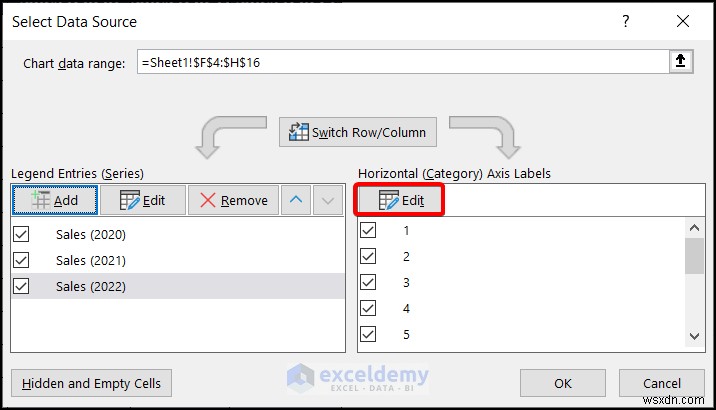

• さらに、横 (カテゴリ) 軸のラベル 、編集に移動します。 .

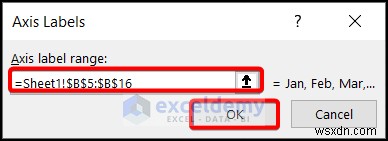

• 続いて軸ラベル ダイアログボックスがポップアップ表示されます。データ範囲を $B$5:$B$16 から選択します。 。 [OK] をクリックします。 .

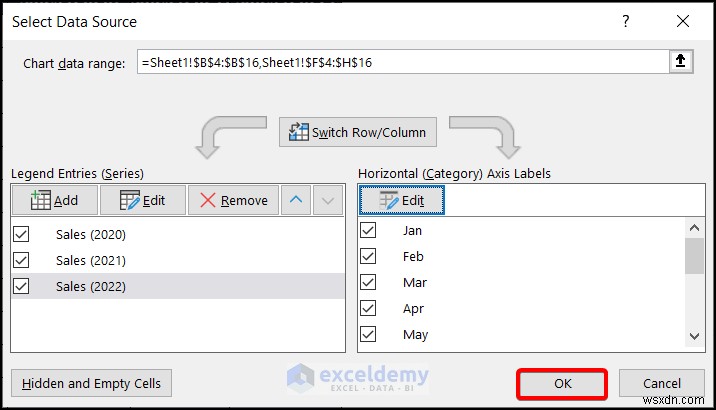

最後に [OK] をクリックします。 データ ソースの選択で ウィンドウ。

続きを読む: Excel でアニメーション棒グラフ レースを作成する方法

ステップ 2 – グラフの書式設定

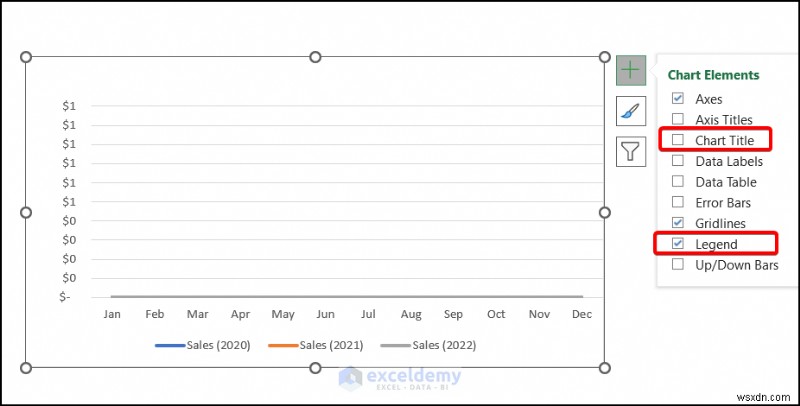

• グラフのタイトルを作成します。 、軸のタイトル 、 そしてレジェンドです。 一番下にあります。これらはグラフ要素から利用できます。

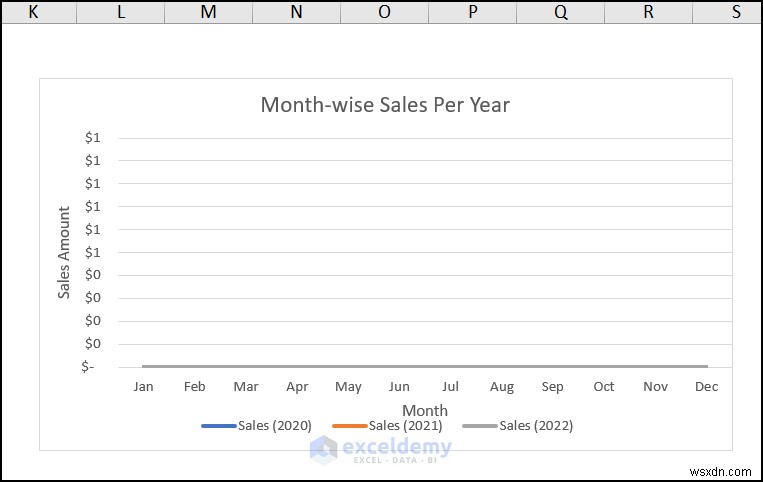

チャートは下の画像のようになります。

ステップ 3 – VBA コードの使用

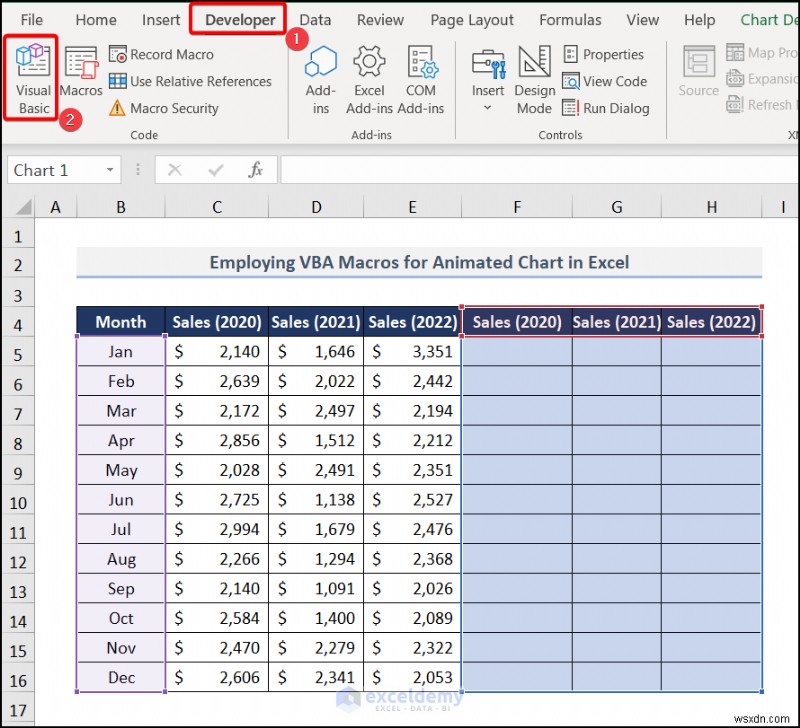

• 開発者に移動します。 タブをクリックしてVisual Basicを選択します。 .

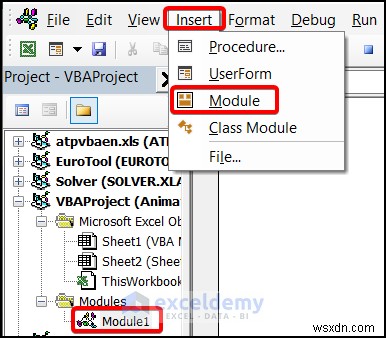

• 挿入を選択します。 タブをクリックしてモジュールを選択します .

• モジュール 1 内 をクリックすると一般が表示されます。 ボックス。

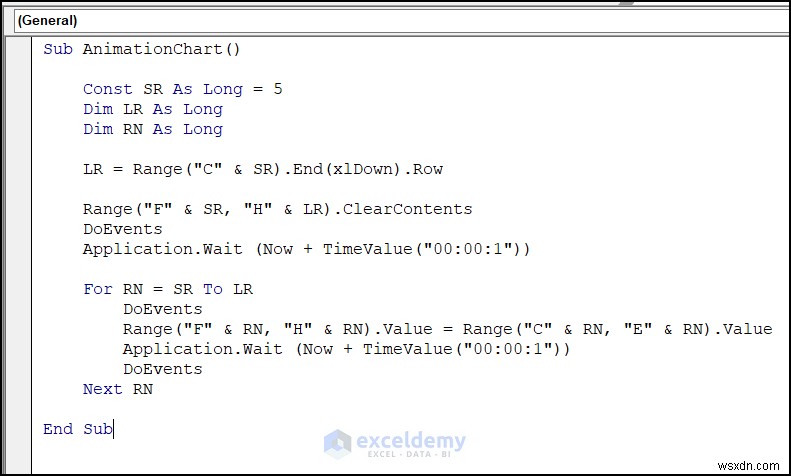

• 次のVBAを入力します。 そこにコードを記述して保存します。

Sub AnimationChart()
    Const SR As Long = 5
    Dim LR As Long
    Dim RN As Long
    LR = Range("C" & SR).End(xlDown).Row
    Range("F" & SR, "H" & LR).ClearContents
    DoEvents
    Application.Wait (Now + TimeValue("00:00:1"))
    For RN = SR To LR
        DoEvents
        Range("F" & RN, "H" & RN).Value = Range("C" & RN, "E" & RN).Value
        Application.Wait (Now + TimeValue("00:00:1"))
        DoEvents
    Next RN
End Sub

コードの内訳

変数を宣言します。 まず。 定数を設定します。 SRとして 開始列を表します 。私たちの場合、 5 です。 。 LR とRN 最後の行 の値を参照する変数でもあります。 と 行番号

LR =Range(“C” &SR).End(xlDown).Row→ コマンドは、関連付けられた列 (F:H) のすべての値を削除します。 ).

範囲("F" &SR、"H" &LR).ClearContents→ セル範囲を選択し、セル値を行ごとに表示し始め、 F の空白列を埋めました。 H へ .

遅延時間を設定しました。 1 に 秒。1 秒のデータを表示するのに役立ちます。 遅延はチャートにダイナミックな雰囲気を与えます。

ステップ 4 – ボタンを入力してアニメーションを生成する

• フォーム コントロールを使用してボタンを追加する ワークシート内で。
• 名前を「アニメーション」に変更します。

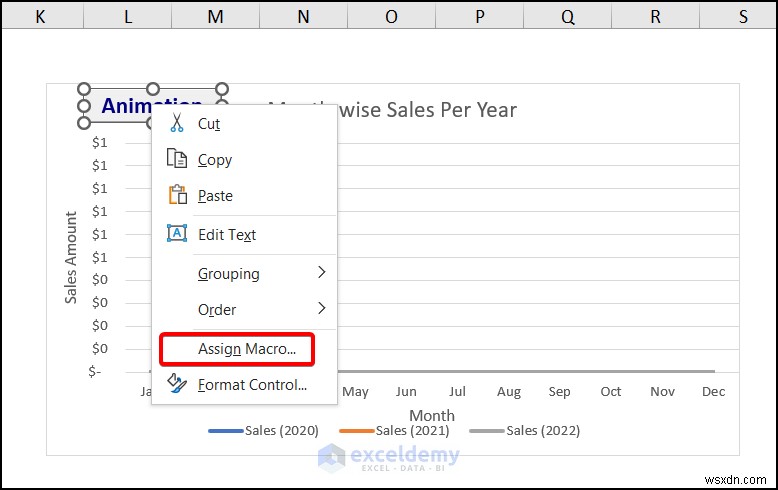

• アニメーションを右クリックします。 ボタンをクリックし、マクロの割り当てを選択します。 コンテキスト メニューから .

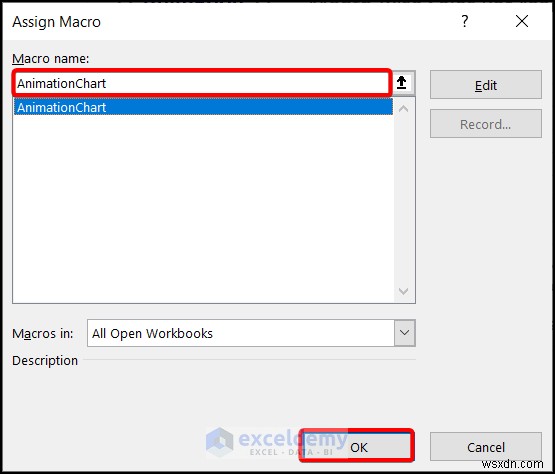

• マクロの割り当て ダイアログボックスが表示されます。
• マクロ名を選択します。 アニメーション チャートとして .
• OK を押します。 .

• アニメーション チャートの準備ができました。 アニメーションをクリックします。 ボタン。

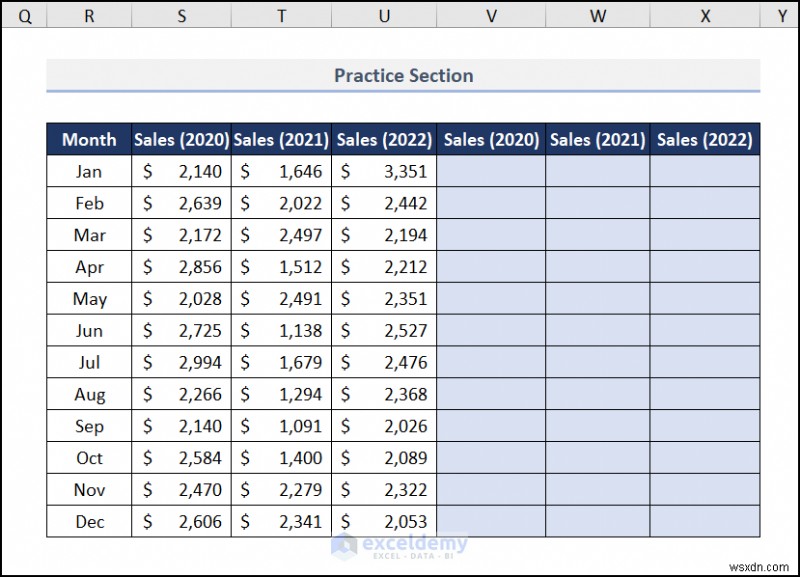

練習セクション

ステップを練習できるように、右側の各シートに練習セクションが用意されています。

練習用ワークブックをダウンロード
