フレッシュサーマルペーストでCPUを再ペーストする方法

サーマルペーストの塗布は非常に簡単で、一般的に入手可能なツールを使用して行うことができます。ただし、敏感な電子部品を扱うと損傷の危険性があるため、必ず自分のことを知って、このガイドに記載されている常識的な安全ガイドラインに従ってください。

また、デスクトップまたはラップトップコンピュータとCPUクーラーに関連する適切なマニュアルとユーザーガイドを、分解と再組み立ての手順のために手元に置いておくことも重要です。

この手順に必要な残りの機器は次のとおりです。

• プラスドライバー。
• 帯電防止リストストラップ。
• ニトリルゴム手袋（無粉末品種）。
• イソプロピルアルコール（純度70％以上）。
• ESDクリーンルームワイプまたはコーヒーフィルターペーパー。

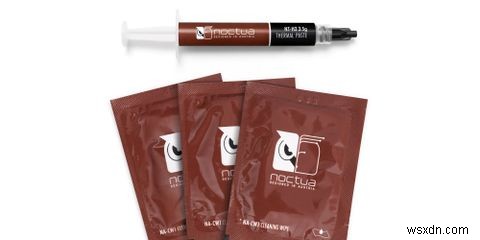

• サーマルペースト。

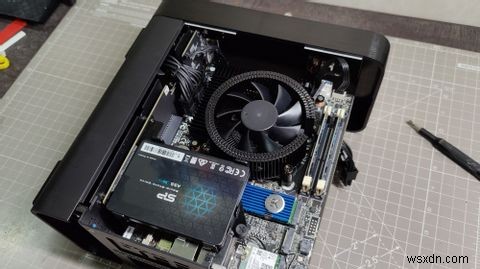

ステップ1：CPUクーラーへのアクセスを取得する

デスクトップまたはラップトップコンピュータに付属のサービスマニュアルを参照して、CPUクーラーが露出するのに十分なシャーシを分解してください。電気的に接地されていることを確認しながら、必ず帯電防止リストストラップを着用してください。続行する前に、コンピュータの電源を切り、すべての電源ケーブルを外すことを忘れないでください。

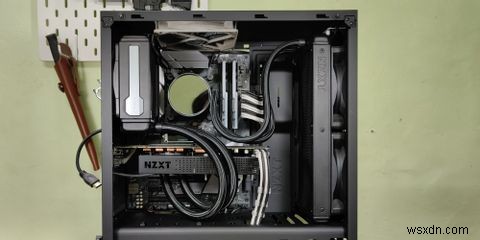

これは、タワーケースを搭載したデスクトップコンピュータにとっては非常に単純なプロセスであり、2本（またはそれ以上）のネジを外して左側のサイドパネルを解放します（正面から見た場合）。サイドパネルを外したら、アクセスしやすいように、ケースを横に、できれば机や作業台に置いておくことをお勧めします。

ラップトップユーザーは、製造元のサービスマニュアルを参照して、内部にアクセスする前に取り外す必要のあるネジと保持タブの位置を確認する必要があります。これは、ラップトップのメーカーとモデルによって大きく異なります。

特定のMacBookおよびMicrosoftSurfaceラップトップは、開くのが難しいことで有名です。 iFixitの優れたリポジトリを使用して、ラップトップの修復可能性スコアを確認することをお勧めします。特定のラップトップのサービスマニュアルが見つからない場合は、iFixitに分解ガイドがある可能性があります。

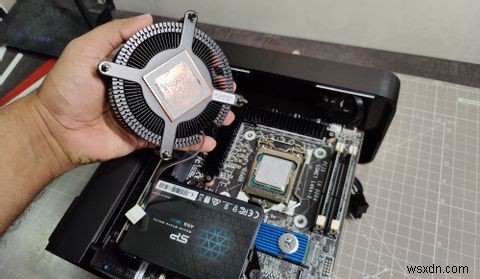

ステップ2：CPUクーラーを取り外します

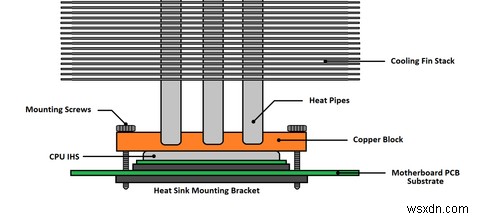

デスクトップCPUクーラーは、液体冷却または空冷のいずれかで、通常4本のネジでCPUIHSに固定されます。一部のCPUクーラーには、特別な取り扱い手順が必要な非キャプティブマザーボードブラケットが含まれる場合があります。適切な取り外し方法を理解するには、CPUクーラーの組み立てガイドを参照することをお勧めします。

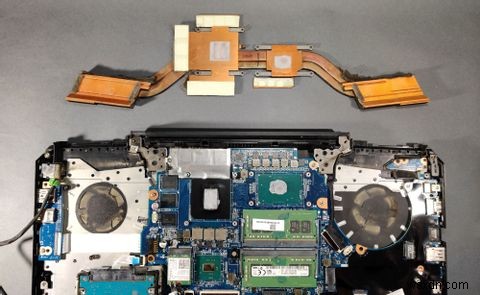

ラップトップクーラーには、ヒートシンクとブロックをCPUダイに固定するネジの数と位置が大きく異なります。ラップトップのメーカーとモデルに関する正確な手順については、適切なサービスマニュアルまたは前述のiFixitラップトップ修理リポジトリを参照してください。

デバイスの性質に関係なく、CPUクーラーをIHSから引き離そうとしないようにしてください。クーラーをそっとひねってサーマルペーストの接着力を弱めることから始めます。これにより、クーラーをCPUIHSから簡単にスライドさせることができます。

異常に高い抵抗を感じる場合は、過度の力を加えないでください。その場合、サーマルコンパウンドがCPUIHSに焼き付けられている可能性があります。 CPUブロックのブロードライヤーから熱風を送ると、硬化したペーストをほぐすのに役立ちます。

ステップ3：既存のサーマルペーストを拭き取ります

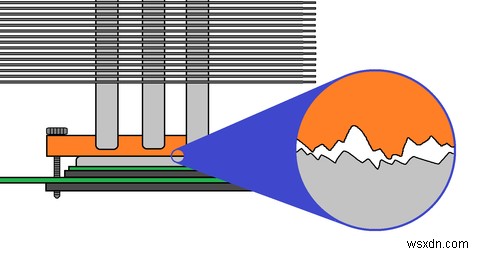

これは、有毒なサーマルペーストから肌を保護するために、粉末を含まないニトリルゴム手袋を着用するための手がかりです。手袋はまた、熱伝導率を損なう可能性のあるフィンガーオイルからIHSおよびCPUブロックを保護します。

イソプロピルアルコール（IPA）をESDクリーンルームワイプまたはコーヒー濾紙に軽くたたき、残りのサーマルペーストをCPUIHSと銅ブロックの両方から拭き取ります。

通常のティッシュや布を使用していないことを確認してください。これらは、糸くずや紙の粒子を残す可能性があります。 ESDクリーンルームワイプは高価ですが、この作業に最適です。コーヒーフィルターペーパーは次善の選択肢です。静電気拡散性ではないかもしれませんが、少なくとも、きれいにした表面を紙の残留物で汚染することはありません。

布/紙に変色の兆候が見られなくなるまで、新しいワイプでサーマルペーストのクリーニングを続けます。 99％のIPAを使用した場合は、サーマルペーストを再塗布する前にそれほど長く待つ必要はありません。ただし、IPAの濃度が低いと、必要な待機時間が長くなります。

純度70％のIPAを使用した場合は、少なくとも5分待ちます。

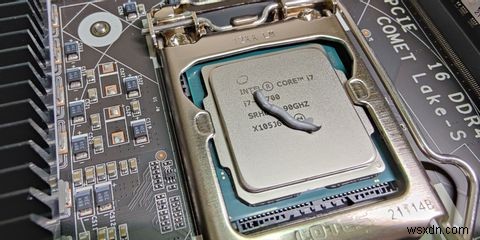

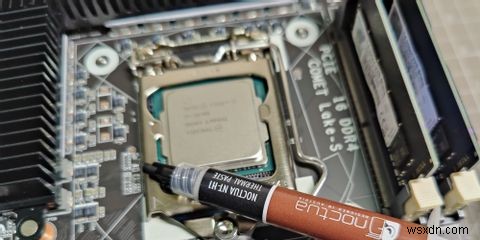

ステップ4：フレッシュサーマルペーストを塗布する

適用するサーマルペーストの適切な量は、PCハードウェアコミュニティの競合の原因です。ただし、従う価値のある簡単な経験則は次のとおりです。CPUIHSの不適切なカバレッジを回避します。過度にリーンなサーマルペーストアプリケーションは、IHSにホットスポットを作成し、その結果、冷却が最適化されなくなります。

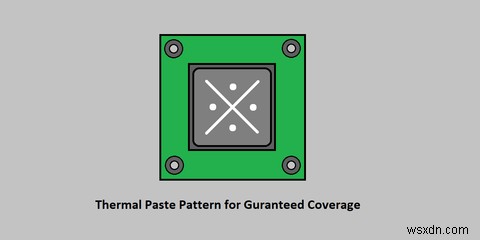

ただし、CPUクーラーを取り付けると、余分なサーマルペーストが自動的に押し出されます。非導電性の種類を使用している場合は問題ありません。そのため、図に示すように、注意を怠って、象限の間に小さなドットを入れた2つの十字型のペーストビーズを適用することをお勧めします。以下。

これは、AMD ThreadripperなどのCPUに特に当てはまります。これは、その独自のチップレット設計により、シリコンがIHSのはるかに広い領域に広がるためです。一方、Intelプロセッサの発熱シリコンダイは中央に集中しており、IHSの総表面積のごく一部しか占めていません。

ただし、このアドバイスには、導電性サーマルペーストを使用する必要がある場合に警告が表示されます。

その場合は、必ずテストアプリケーションを作成してからCPUクーラーを取り付けてください。その後、クーラーを取り外して、最適なカバレッジを確認します。こぼれたり、カバーが不足したりした場合は、各アプリケーション間で表面をきれいに拭きながら、ペーストの量を調整して最初からやり直してください。

最適なカバレッジに必要なサーマルペーストの正しい量がわかるまで、このプロセスを繰り返します。適切な量​​のサーマルペーストを使用して最終的な塗布を行います。

関連：水冷式PCとは何ですか？

ステップ5：CPUクーラーをマウントします

マニュアルに記載されている手順に従って、CPUクーラーをIHSに取り付けます。ほとんどの場合、これには4本のネジを締めることが含まれます。ただし、正しい順序で締めることが重要です。

まず、銅ブロックをCPU IHSに平らに置き、各ネジを指で回転させてすべてのたるみを取り除きます。この時点でネジを完全に締めないでください。

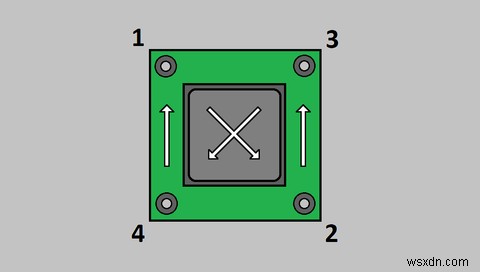

代わりに、下の画像に示す十字パターンで後続のネジに同じことを行う前に、ネジ番号1を1/4回転締めます。すべてのネジが正しいトルクで締められるまで、このプロセスを繰り返します。

この手順に従うことは、CPUIHSに均一な取り付け圧力がかかるようにするために重要です。そうしないと、取り付け圧力が不均一になり、冷却性能に悪影響を与える熱ホットスポットが発生する可能性があります。

ステップ6：組み立ては分解の逆です

デバイスを分解するために行った手順をさかのぼり、すべてのネジを交換して正しいトルクで締めていることを確認します。そして、それだけです。これで完了です。
