Windows ServerでiSCSIディスクを構成して接続する方法【GUIとPowerShell両対応ガイド】

iSCSI（Internet Small Computer System Interface）は、IPネットワーク経由でストレージデバイスにアクセスできるSCSIプロトコルです。iSCSIを利用すれば、ファイバーチャネル（FC）のような専用の高価なハードウェアを導入することなく、一般的なTCP/IPネットワーク経由でサーバーと共有ネットワークストレージを接続できます。

本記事では、Windows Server 2019上でiSCSIターゲット（仮想ディスク）を構成し、他のサーバーからこのiSCSI LUNに接続する手順を解説します。Windows Server 2016や2012 R2でも基本的に同じ方法で設定できます。

iSCSIの活用例としては、ファイルサーバーの容量が不足した際に、別のストレージサーバー上の仮想ディスクをiSCSI経由で追加接続するケースや、フェイルオーバークラスター構築時に複数のサーバーから共有ストレージへアクセスさせるケースなどが挙げられます。

目次

• Windows ServerでのiSCSIターゲットの構成
• Windows ServerへのiSCSIイニシエーターのインストールと設定

iSCSIディスクを使用するには、まずストレージサーバー上に仮想ディスク（VHD/VHDXファイル）を作成し、それをiSCSIターゲットとして公開する必要があります。接続側のサーバーやデバイスはiSCSIイニシエーターとしてこのターゲットに接続します。

Windows ServerでのiSCSIターゲットの構成

iSCSIターゲットサーバーの役割のインストール

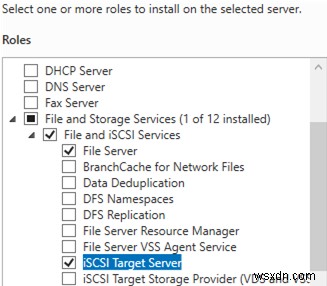

まず、サーバーマネージャーを開き、「ファイルサービスと記憶域サービス」→「ファイルおよびiSCSIサービス」からiSCSIターゲットサーバーの役割を有効化します。

PowerShellからインストールすることもできます。

Install-WindowsFeature -Name FS-iSCSITarget-Server

iSCSI仮想ディスクの作成

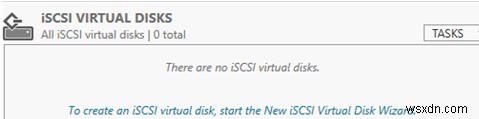

次に、iSCSIサーバー上に仮想ディスクを作成します。サーバーマネージャー→「ファイルサービスと記憶域サービス」→「iSCSI」を開き、「iSCSI仮想ディスクを作成するには、新規iSCSI仮想ディスクウィザードを開始してください」をクリックします。

ウィザードでは、仮想ディスクファイルを配置する物理パーティションを選択し、新しいiSCSIディスクの名前、サイズ、種類（固定サイズ／可変拡張／差分）を指定して、iSCSIターゲット名を割り当てます。

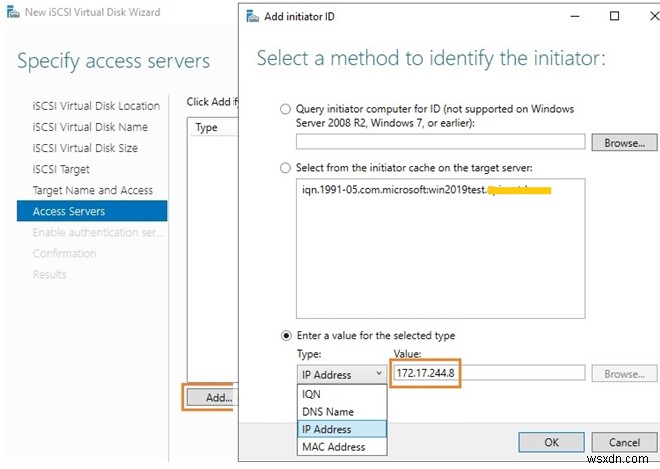

「アクセスサーバーの指定」ステップでは、iSCSIターゲットに接続できるサーバー（iSCSIイニシエーター）を、以下のいずれかの方法で指定します。

• IQN（事前にサーバーでiSCSIイニシエーターを有効化し、そのIQNをコピーしておく必要があります）
• DNS名
• IPアドレス
• MACアドレス

ここではIPアドレス方式を使用します。

CHAP認証の設定

ウィザードの次のステップでは、CHAP認証プロトコルを構成できます。イニシエーターからの接続を認証したい場合はこれを有効にし、ユーザー名と12文字以上のパスワードを入力して「次へ」→「次へ」→「完了」をクリックします。設定完了後、D:\iSCSIVirtualDisksフォルダーにiscsiDisk2.vhdxが作成されていることを確認しましょう。

PowerShellによるiSCSIディスクの作成

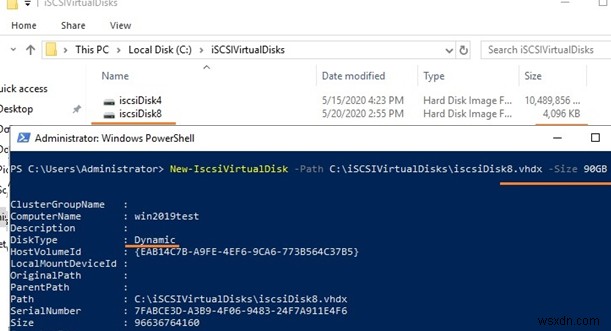

iSCSIディスクはPowerShellでも作成できます。200GBの仮想ディスクを作成する例は以下の通りです。

New-IscsiVirtualDisk -Path c:\iSCSIVirtualDisks\iscsiDisk2.vhdx -Size 200GB

デフォルトでは、Sizeパラメータで指定した値に関わらず4,096KBの動的ディスクが作成され、必要に応じて自動的に拡張されていきます。

固定サイズのディスク（作成時に物理ドライブ上の領域を確保するタイプ）を使いたい場合は、同じコマンドにUseFixedパラメータを付けて実行します。

New-IscsiVirtualDisk -Path c:\iSCSIVirtualDisks\iscsiDisk2.vhdx -Size 200GB –UseFixed

ポイント： 高いIOPSが求められる高負荷なディスクには、固定サイズのVHDXファイルを使用することを推奨します。動的ディスクは増分操作のために追加のリソースを消費するためです。

iSCSIターゲットの作成と確認

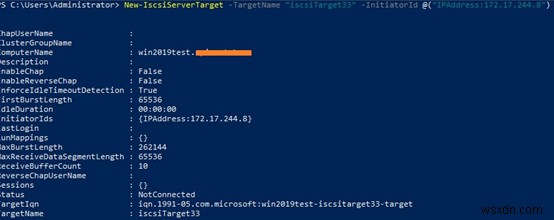

続いてターゲットに名前を割り当てます。このステップで、イニシエーターサーバーのIPアドレスからのアクセスを許可できます。

New-IscsiServerTarget -TargetName "iscsiTarget33" -InitiatorId @("IPAddress:172.17.244.8")

IPアドレスの代わりにIQN名（iSCSI Qualified Name：ネットワーク上のiSCSIデバイスの一意な識別子）を使用することもできます。

New-IscsiServerTarget -TargetName iscsiTarget33 -InitiatorIds "IQN:1991-05.com.microsoft:win2019test.ddd.com"

設定後は、結果を確認することをお勧めします。

Get-IscsiServerTarget | fl TargetName, LunMappings

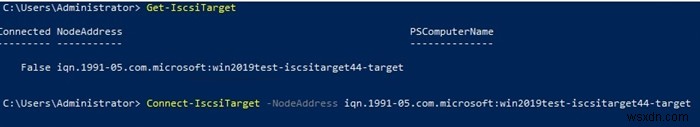

Get-IscsiTargetコマンドレットで完全なターゲット名を取得し、その後ターゲットに接続します。

Connect-IscsiTarget -NodeAddress iqn.1991-05.com.microsoft:win2019test-iscsitarget33-target

Windows ServerへのiSCSIイニシエーターのインストールと設定

次のステップは、作成した仮想iSCSIディスクに2台目のサーバー（イニシエーター）から接続することです。コントロールパネルを開いてiSCSIイニシエーターを起動するか、iscsicpl.exeを実行します。

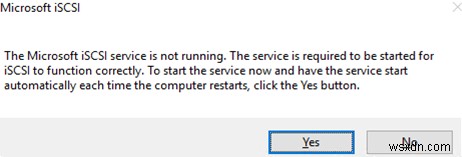

また、サービス管理コンソール（services.msc）でMicrosoft iSCSI Initiator Serviceのスタートアップの種類を「自動」に設定するか、以下のコマンドを実行します。

Set-Service -Name MSiSCSI -StartupType Automatic

ターゲットポータルの探索

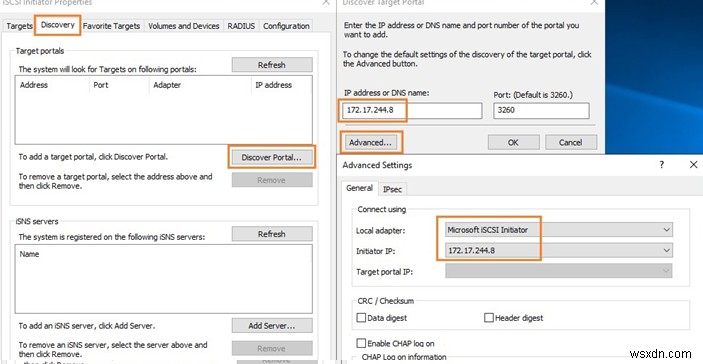

「探索」タブに移動し、「ポータルの探索」をクリックして、1台目のサーバー（iSCSIターゲット）のIPアドレスを入力します。ストレージトラフィックを特定のネットワークインターフェース経由でルーティングしたい場合は、「詳細」をクリックし、ドロップダウンリストの既定値を以下のように変更します。ローカルアダプター→Microsoft iSCSI Initiator、イニシエーターIP→172.17.244.8。

注意： iSCSIストレージに接続するには、WindowsファイアウォールでTCPポート860と3260を開放しておく必要があります。

ターゲットへの接続

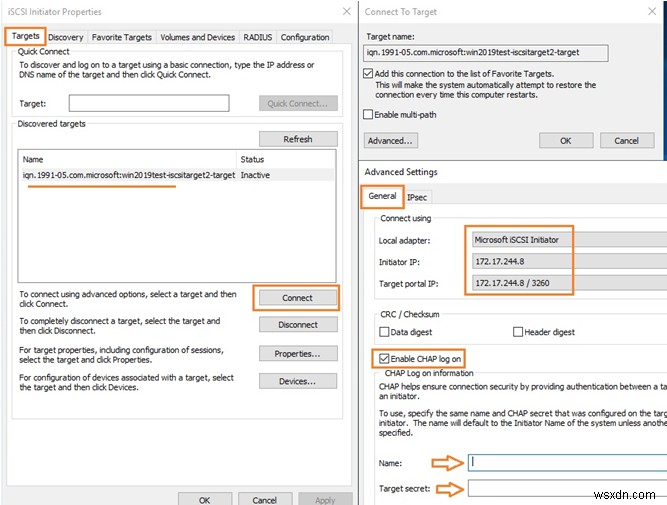

「ターゲット」タブに移動すると、新しい接続が表示されます。「接続」→「詳細」をクリックし、ドロップダウンリストから必要な値を選択、「CHAPログオンを有効にする」にチェックを入れて、ユーザー名と12文字以上のパスワードを入力します。

ディスクの初期化とフォーマット

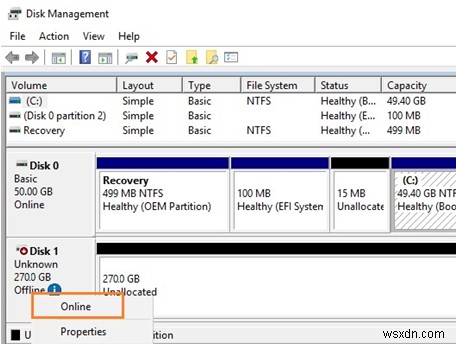

接続したiSCSIディスクは初期状態では「オフライン」になっているため、初期化が必要です。ディスクの管理コンソールで新しいディスクを右クリックし、「オンライン」→「ディスクの初期化」を選択します。その後、新しいディスク上に1つ以上のパーティションを作成し、ドライブ文字とラベルを割り当てて、ボリュームをNTFSでフォーマットします。

新しいディスクを素早く初期化・フォーマットするには、以下のPowerShellワンライナーが便利です（詳細はPowerShellによるディスクとパーティション管理の記事を参照してください）。

Get-Disk | Where-Object PartitionStyle -eq 'RAW' | Initialize-Disk -PartitionStyle MBR -PassThru | New-Partition -AssignDriveLetter -UseMaximumSize | Format-Volume -FileSystem NTFS -Confirm:$false

注意： iSCSIディスクはReFSをサポートしていません。

これで、iSCSI経由で接続された仮想ディスクを、別のサーバーから通常のローカルドライブと同様に使用できるようになります。

なお、このような仮想iSCSIディスクは、Windows Serverでメモリ上に仮想RAMドライブを作成する用途にも利用できます。

PowerShellによるイニシエーター接続

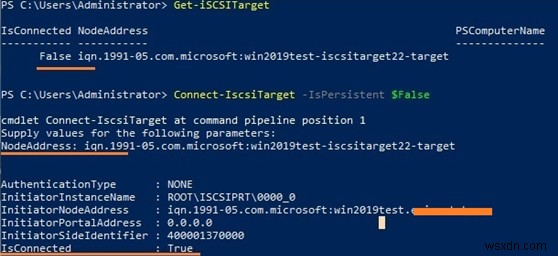

iSCSIディスクへの接続は、イニシエーター側のホストからPowerShellでも行えます。ターゲットのIQNを取得するには、Get-iSCSITargetコマンドレットを使用します。

iSCSIターゲットに接続するには、以下のコマンドを実行してIQNを入力します。

Connect-IscsiTarget –IsPersistent $False

CHAP認証を使用する場合は、以下のコマンドで認証情報を指定します。

Get-iScsiTarget | Connect-iScsitarget –AuthenticationType ONEWAYCHAP –ChapUserName <username> -ChapSecret <secret>

MPIOによる高可用性の実現

iSCSIディスクに高可用性と負荷分散を持たせたい場合は、冗長化されたネットワークコンポーネント（ネットワークアダプター、ネットワークスイッチなど）を複数用意し、MPIOモジュールを利用するとよいでしょう。
