説明されているUSBケーブルの種類–バージョン、ポート、速度、および電力

USBの登場は悪いことだと彼らの正しい心の誰もが主張することはできませんでした。今では象徴的なUSBポートを最初に入手する前は、世界は不格好で異なる接続標準でいっぱいでした。

90年代初頭の典型的なPCは、LPT、シリアル、PS2、SCSI、およびMIDIポートを備えていました。ほんの少し例を挙げれば！これで、ユニバーサルシリアルバスができました。 、しかしそれは人が望むほど「普遍的」ではありません！

USBのバージョンと速度

2つのUSBポートとケーブルは見た目かもしれませんが、理解することが重要です。 同一ですが、同じ機能を持っているという意味ではありません。これは、USB規格が長年にわたって改善されてきたためです。情報を送受信するハードウェアはより高速で、内部配線は大きく異なります。

それでも、USBの重要な部分は「ユニバーサル」ビットです。実際には、これはUSBケーブルがポートに収まる場合に機能することを意味します。発生する可能性のある最悪の事態は、両方のデバイスが理解できる最も古く、最も遅い標準にデフォルト設定されることです。つまり、一部のデバイスは、ケーブルを介してデータを十分な速度でプッシュできないため、正しく機能しません。

USB周辺機器を購入すると、サポートする最高の規格が指定され、場合によっては必要になります。つまり、コンピュータ、ケーブル、およびデバイスは、可能な限り実行するために、その特定のUSB規格にすべて準拠している必要があります。

現在、3世代のUSBが出回っており、4世代目はまだリリースされていませんが、現在開発中です。これはあなたが知る必要のある最小限のものです：

• USB 1 理論上の最大速度は12Mbps（メガビット/秒）です。これらの古いデバイスは、現在の最新のUSBで動作しますが、その速度以下で、通常は低速です。 「フルスピード」USBとも呼ばれ、混乱を招く可能性があります。
• USB 2 方法 より高速で、理論上の最大速度は480Mbpsです。 USB2の販売名は「高速」です。
• USB 3 は執筆時点での最新の標準であり、理論速度は驚異的な5 Gbps（ギガビット/秒）です。そのマーケティング名は「SuperSpeed」です。

USB 1.1は、実際に最も広く採用されているUSB 1規格であり、実質的にUSB1.0デバイスがユーザーの手に渡ることはありません。 USB 2.0は単一のリビジョンを受け取りましたが、USB3はUSB3.1および3.2で最も多くのリビジョン作業を行いました。

これらはさらに 分割 世代に。 USB 3.1には、第1世代と第2世代のサブディビジョンがあります。 USB3.2にはGen1、2、2×2があります。

世代別バージョンは、実際にはパフォーマンスが大幅に異なります。 USB 3.1 Gen1は5Gbpsで動作しますが、Gen2はそれを2倍にします。 USB 3.2世代は、それぞれ5、10、20Gbpsで動作します。

ふぅ！

Thunderbolt 3OverUSB-Cに関する注意

Thunderbolt 3は、USBとはまったく別のデータ伝送規格です。ただし、同じUSB-Cポートを使用します。これは思ったほど混乱しないので、知っておくべきことを詳しく見ていきましょう。

• すべてのUSB-CデバイスはすべてのThunderbolt3ポートで動作します。
• Thunderboltデバイスは、ThunderboltがないとプレーンなUSB-Cポートでは機能しません。
• Thunderbolt USB-Cポートの横には、小さな稲妻のグラフィックが付いていることがよくあります。
• USB-CケーブルはThunderboltケーブルとして機能しますが、安価なケーブルでは速度が適切に維持されない場合があります。
• ThunderboltケーブルはUSB-Cケーブルとしても機能します。

Thunderboltは優れたテクノロジーですが、この記事はUSBに関するものなので、そのままにしておきます。

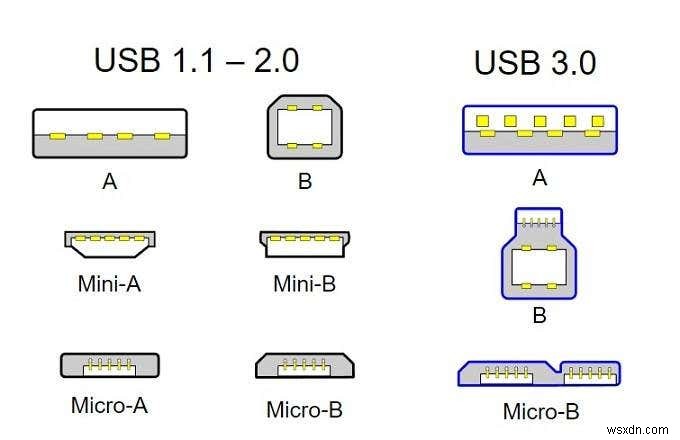

USBポートタイプ

さまざまなUSB世代について説明したので、実際の物理ポートについて説明しましょう。ただし、その前に、簡単なヒントを示します。USB3ポートは、通常、内部が青色です。これにより、古いUSBポートタイプと区別するのが簡単になります。

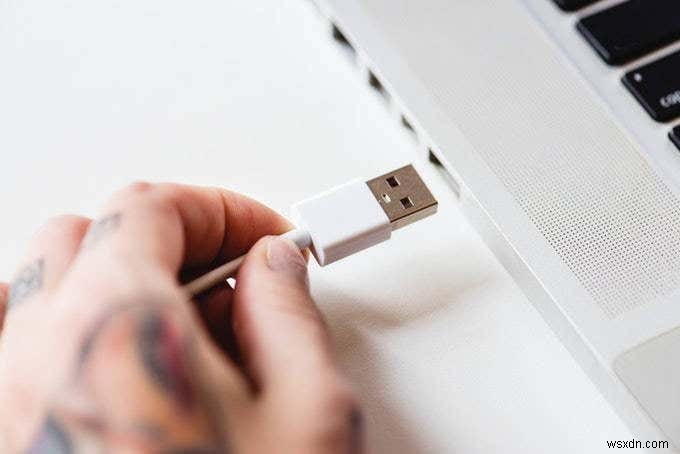

元のUSBポートはタイプAポートと呼ばれます。これは私たち全員が知っていて愛しているポートタイプであり、フラットパネルテレビからクロックラジオまであらゆるものに見られます。 USB1およびUSB2Type-Aポートには、内部に4つのピンしかありません。データ用に2つ、電源用に2つ。 USB 3 Type-Aポートには合計9つのピンがありますが、完全な下位互換性があります。

次に、あまり一般的ではないタイプBポートがあります。これらは通常、プリンタや外付けハードドライブなどのデバイスで見られます。これは、コンピューターのように「ホストデバイス」ではないデバイス用のメスポートです。タイプBのUSB1および2ポートはありません USB3Type-Bポートと物理的に互換性があります。

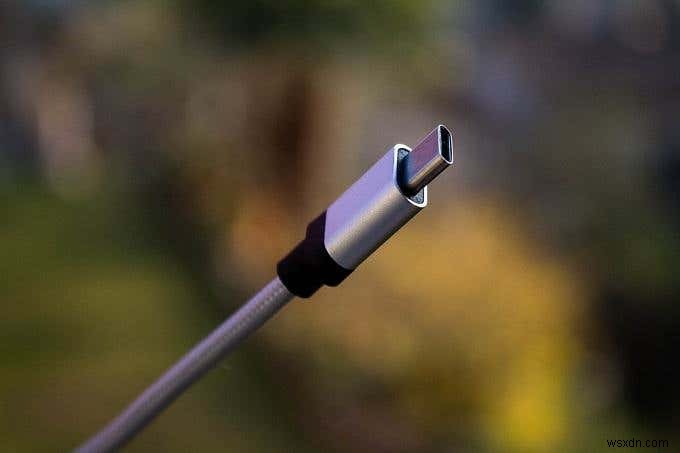

最後に、最新のType-Cポートがあります。この小さくて密に配線されたポートはリバーシブルです。つまり、タイプAまたはBのポートとは異なり、任意の方法で挿入できます。アダプターを使用すると、USB1を除くすべてのUSBと互換性があります。USB3.2以降の他の接続タイプに取って代わります。

いわゆる「標準」ポートについては以上ですが、フルサイズのUSB-Aポートを処理するには小さすぎるデバイス用に、これらの「ミニ」バージョンと「マイクロ」バージョンがあります。ゲームコントローラ、スマートフォン、およびその他の小型デバイスは、タイプAおよびタイプBポートのミニバージョンおよびマイクロバージョンを備えています。ホストと周辺機器の両方として機能するデバイス用のType-ABポートもあります。

USB-Cポートの前は、スマートフォンは最も一般的にMicro-Bポートを備えていました。 Mini-Bポートは、PlayStation3コントローラーなどのデバイスにあります。

Micro-Bポートはまだスマートフォン、パワーバンク、最新の小型電子機器に広く使用されていますが、USB-Cは急速にすべてのの新しい標準になりつつあります。 サイズに関係なく、USBを使用するデバイス。

USB電力規格

USBは、デバイス間でデータを転送するための単なる方法ではありません。電力を転送する方法でもあります。 Appleのモバイルデバイスを除いて、ほとんどすべての最新のスマートフォンは、充電とデータの両方に何らかのUSBポートを使用しています。

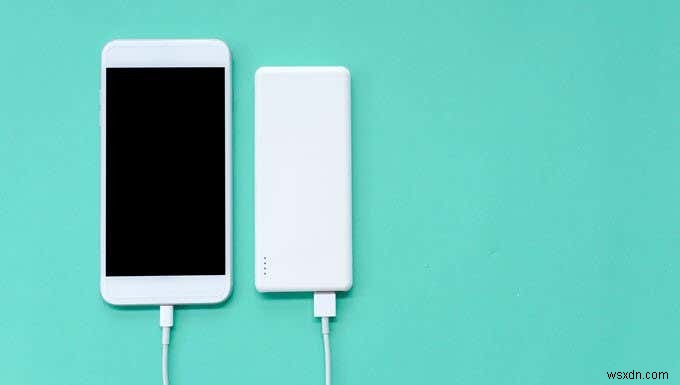

実際、データをまったく転送しない多くのデバイスは、依然として充電にUSBを使用しています。一例は、小さなおもちゃのドローンへのパワーバンクです。一部のUSBケーブルは電力のみを伝送し、データ送信用の配線がありません。パワーバンクに付属している電源ケーブルは、このタイプの場合があります。

モバイルデバイスのウイルス感染を防ぐために、電源専用ケーブルを使用することは実際には非常に便利です。たとえば、充電器が提供される可能性のある空港では、ハッカーはそれらをマルウェアに感染したデバイスと交換することができます。いわゆる「データブロッカー」USBケーブルは、その特定の悪用を防ぎます。

USBケーブルを介して供給される実際の電力に関しては、さまざまな変動があります。ただし、知っておくべきことの1つは、USBデバイスをUSB準拠のポートに接続すると、必要な電力またはポートが供給できる電力のいずれか低い方の電力しか消費しないことです。

そのため、スマートフォンを付属の充電器よりも高い電力定格の充電器に接続することを心配する必要はありません。デバイスとケーブルの両方が評判の良いメーカーのものである限り、それについて考える必要はありません。

知っておくべき重要なことは、一部のUSB電源がデバイスを十分に充電または電力供給できないことです。 USBは、ハードウェアの世代に応じて電力を供給します。 USB1.0および2.0は500mAhの電流を供給します。 USB 3.0は、最大900mAhのジュースを供給できます。 USB 3.1は、最大3000 mAh（3A）を提供できます。

これらは単に、認証の最低要件を満たすためにメーカーが従わなければならない数値です。車の充電器やAppleiPadの充電器の定格は2.1Aであることがよくありますが、これはUSB仕様の一部ではありません。利用可能な追加の電力を利用するために、デバイスは充電器と通信して、必要な電力量をネゴシエートする必要があります。

それができない場合は、デフォルトで最小値（通常は500 mAh）になります。知っておく必要があるのは、充電器とデバイスの両方が、USB仕様を超えて転送される同じ「急速充電」標準の電力をサポートする必要があるということです。

最新のUSB3バージョンの高電力供給を除けば、他のすべての急速充電規格は業界標準ではありません。したがって、「急速充電」スマートフォンがサードパーティの充電器で最高の速度で起動するという保証はありません。

たとえば、Androidスマートフォンでは、通常、デバイスの充電が遅いか速いかを、時間の見積もりとともに通知する通知が表示されます。

MacでのUSBの使用

USB自体が存在する限り、USBはAppleコンピュータの機能でした。最初の1998年のiMacは、2つのUSBポートと2つのFireWireポートを除くすべてを廃止しました。 AppleがUSBの採用において大きな役割を果たしたと言っても過言ではありません。

最近のMacは、USBテクノロジーに関しても根本的なことを行っており、1つまたは2つのUSB-Cポートと引き換えにすべてのポートを廃止しています。つまり、USB-Cをネイティブに使用しないデバイスを使用する場合、唯一の解決策はUSB-Cハブです。

幸いなことに、USB-Cは非常に多くの帯域幅と電力を備えているため、安価なハブデバイスを追加すると、任意の接続が可能になります。 Macとの互換性について特別にテストされたものを必ず探してください。 2つのUSB-Cポートを備えたMacBookは、いわゆる「デュアルハブ」デバイスで動作します。このデバイスは、両方のUSB-Cポートに挿入され、ハブで使用するためにそれらを組み合わせます。

USB4に関する最後の注意

USBで本を閉じる前に、将来について簡単に話す必要があります。 USB 4が間近に迫っているので、ある程度準備しておくことをお勧めします。この新しい規格は、最大40 Gbpsの帯域幅をサポートしますが、USB3.2およびUSB2.0との下位互換性のみがあります。

すべてのUSB1ハードウェアはすでに本質的に廃止されているため、実際には、これが誰にも迷惑をかけることはほとんどありません。現在のUSB-CポートはUSB4の主力となるため、すべてのUSBが統合されており、異なるポートが連携して動作するかどうかが心配になっています。したがって、ほんの数年で、この記事で読んだことを何も覚えておく必要がなくなります。
