VGAとは？意味や仕組み、HDMI・DVI変換アダプタの選び方を徹底解説

VGA（Video Graphics Array：ビデオグラフィックスアレイ）は、モニターやプロジェクターなどの映像機器を接続するための標準的なインターフェース規格です。

一般的には、モニターとビデオカード（グラフィックボード）をつなぐためのケーブル、ポート、コネクタの種類を指します。

現在でも使用されていますが、DVIやHDMIといった新しいインターフェースに急速に置き換えられつつあります。

VGAの技術的な詳細

以下は、ケーブルやポートを見分ける際に役立つVGAの技術的な特徴です。

VGAのピン構成

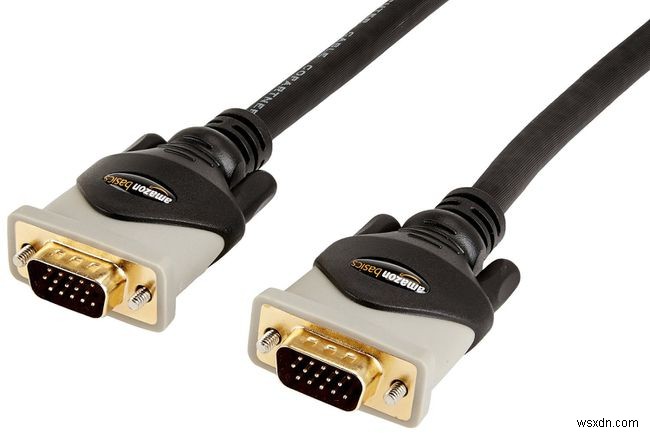

VGAケーブルには15ピンのコネクタが採用されています。上段に5本、中段に5本、下段に5本という三段構成です。上の画像は、15本すべてのピンが見えるケーブルの一例です。

デスクトップPCやノートPCのVGAポートも同じ数のピン穴を備えているため、VGAケーブルを直接差し込めるようになっています。

それぞれのピンには固有の役割があります。例えば、1番ピンは赤色信号の伝送を担当し、2番ピンと3番ピンはそれぞれ緑色と青色の信号を処理します。

残りの12本のピンの役割について詳しく知りたい方は、Computer Hopeなどの技術情報サイトを参照するとよいでしょう。

オス型とメス型のコネクタの違い

コンピューターのケーブルには「オス」と「メス」という区別があります。オス型は端子が外側に突き出しているタイプで、メス型はその逆で、内側に穴がありオス型の端子を受け入れる構造になっています。

VGAケーブルも同様の区分けがされます。このページ上部の画像は両端がオス型のケーブルで、モニターからコンピューターへ接続し、ビデオカード側のメス型コネクタと組み合わせて使用します。

VGA変換アダプタ：HDMI・DVI編

実際の環境では、VGA、DVI、HDMI対応のビデオカードやモニターが混在しています。手持ちの機器がVGAしか対応していない場合、変換アダプタが必要になる場面が出てきます。

例えば、パソコンのビデオカードがVGAのみ対応で、新しく購入したモニターがDVIやHDMIポートしか備えていない場合、次のいずれかを選択する必要があります。

• 新しいポートに対応したビデオカードへ交換する
• VGA対応の別のモニターを用意する
• 変換アダプタを購入する

逆に、ビデオカードがHDMIやDVIのみ対応で、手元にあるのがVGAケーブルしか受け付けないモニターというケースでも同様の対処が必要です。

どのタイプの変換アダプタが必要か分かりにくいこともあります。「VGA→DVI」なのか「DVI→VGA」なのか、「HDMI→DVI」なのか「DVI→HDMI」なのか。以下で順番に解説します。

VGA・HDMI変換アダプタ

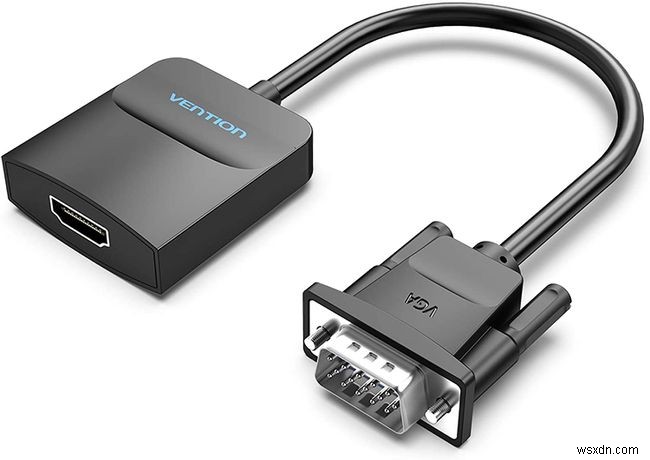

「VGA→HDMI」変換アダプタは、パソコンから出力されるVGA信号を、モニターやテレビのHDMIポートに入力するために使います。ビデオカードにVGAポートがあり、HDMI対応のモニターやテレビを表示に使いたい場合に選びましょう。

一部のVGA→HDMI変換アダプタにはUSBケーブルが内蔵されており、映像信号と一緒に音声も伝送できます（VGA自体は音声を伝送できないため）。内蔵スピーカーを備えたHDMIテレビなどで音声を再生できるようになります。

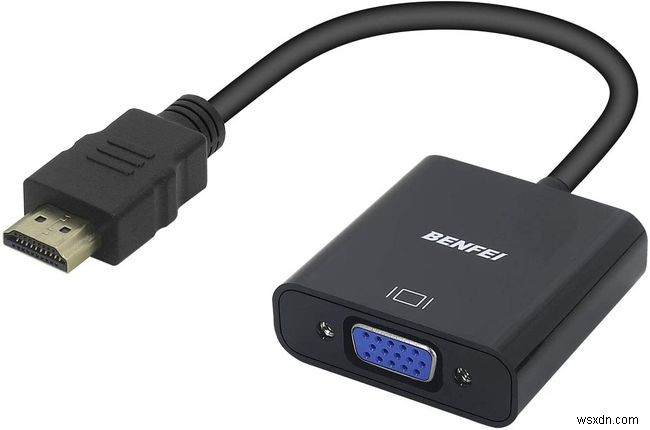

「HDMI→VGA」変換アダプタはその逆で、HDMI出力のビデオカードをVGA入力のモニターやテレビに接続します。HDMIの方が新しい規格のため、新しいデスクトップPCやノートPCを古いディスプレイにつなぐ際に役立ちます。

これらの変換アダプタはオンラインショップや家電量販店で容易に入手できます。Amazonでは多数のVGA→HDMI変換アダプタやHDMI→VGA変換アダプタが販売されています。

VGA・DVI変換アダプタ

お察しの通り、「DVI→VGA」変換アダプタは、DVI対応のビデオカードをVGAポートのあるディスプレイに接続したいときに必要です。

DVI→VGA変換アダプタは通常、DVIオス型からVGAメス型への変換器です。DVI側をビデオカードのDVIポートに直接差し込み、VGA側にはオス−オスのVGAケーブルを使ってディスプレイ装置のメス型端子につなぎます。

この種の変換アダプタは入手しやすく、比較的安価です。Amazonをはじめ、さまざまな店舗で購入できます。

一方、「VGA→DVI」変換アダプタも存在しますが、かなり高価で入手困難な場合があります。VGAのビデオカードからDVIモニターへ映像を出力したいときに必要となる製品です。

DVI→VGA変換が単純なのは、信号がデジタルからアナログへ流れるためです。DVIはアナログとデジタルの両方の信号を扱える規格なので、ピンレベルでの変換だけで済みます。しかしVGAはアナログ専用のため、VGAからDVIへ変換するには、アナログ信号をデジタル信号へ変換する機能を持った変換器が不可欠です。

AmazonではMonopriceブランドのVGA→DVI変換アダプタが販売されていますが、価格は高めです。長期的に見れば、新しいモニターに対応したビデオカードへアップグレードする方が費用対効果の高い賢明な選択といえるでしょう。

変換アダプタ購入時の注意点

一部のVGA変換アダプタは、変換器本体に加えて別途VGAケーブルが必要です。購入前に仕様をよく確認しておきましょう。

例えば、HDMI→VGA変換アダプタでよく見られるケースです。変換器はHDMIケーブルにVGA変換ボックスが一体化した形状ですが、VGAボックス側の端子はモニターやテレビと同じメス型のため、接続を完成させるにはオス−オスのVGAケーブルが別途必要になります。

ケーブル選びの基本ポイント

変換アダプタの種類が多くて混乱する場合は、自分のセットアップに合ったケーブルを判断するシンプルな方法があります。まずポートそのものを目視して、端子がオス型かメス型かを確認し、それに一致する変換アダプタを探しましょう。

例えば、モニターとビデオカードの両方がメス型ポートであれば、両端がオス型コネクタのケーブルを選べばOKです。

もう一つ確認すべきは、両端の接続の「種類」です。VGA、DVI、HDMIのどれに該当するかを見極めますが、それぞれ外見が大きく異なるため、判別は難しくありません。

このページ上部の画像は両端がオス型のVGAケーブルで、メス型VGAポートを備えたモニターとビデオカードにのみ接続できる製品です。

VGAとミニVGAの違い

標準のVGAコネクタの代わりに、一部のノートPCやその他の機器では「ミニVGA」と呼ばれる端子が採用されることがありましたが、標準VGAほど普及しませんでした。

ミニVGAはVGAポートというよりもUSBポートに似た外見ですが、標準VGAポートと同じく映像出力のために使われます。

また、ミニVGA→VGA変換アダプタも存在し、標準VGAの表示機器をミニVGAポート搭載のパソコンに接続することが可能です。

DVIがVGAに取って代わったのと同様に、小型版であるミニDVIの方がミニVGAよりも広く普及しました。

VGAに関するその他の情報

新しい接続構成が古いドライバーでサポートされていない場合は、Windowsのドライバー更新が必要になることがあります。

ディスプレイ設定が誤っていてモニターに何も表示されないトラブルが発生した場合は、低い解像度でWindowsを起動することで復旧を試せます。

Windows 11、Windows 10、Windows 8では、スタートアップ設定の「低解像度ビデオを有効にする」オプションから実行できます。

旧バージョンのWindowsでは、詳細ブートオプションメニュー（XPでは「詳細ブートオプション」）からアクセスできます。Windows XPでは「VGAモードを有効にする」として表示されます。
