ASRock KBNF4G-SATA2マザーボードの復活劇:膨らんだ電解コンデンサ交換による修理成功事例

動かなくなったマザーボードが同僚から持ち込まれた

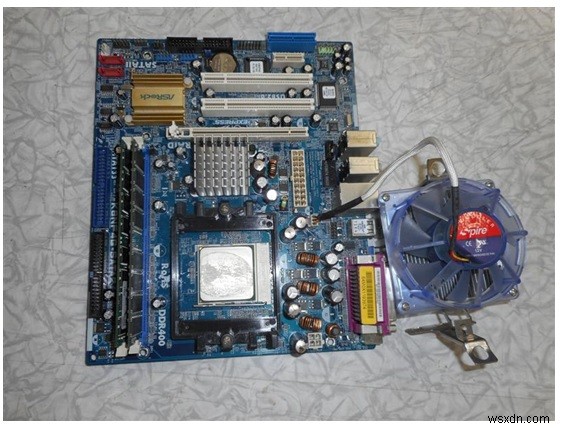

今回修理の舞台となったのは、ASRock製の「KBNF4G-SATA2」マザーボードです。持ち込んできたのは職場の同僚で、彼はかなり焦った様子でした。というのも、マザーボードから映像出力がまったく得られなくなってしまったのです。

「まずは見せてみよう」ということで、早速点検を開始しました。

点検の結果、原因は電解コンデンサにあり

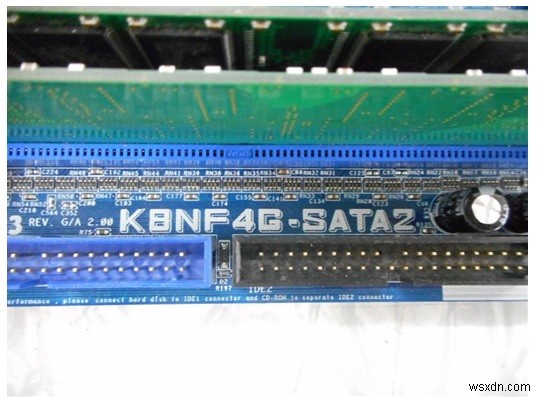

基板を目視でチェックしたところ、やはり予想通りの症状が見つかりました。なんと5個の電解コンデンサ(ケミコン)が膨張しているのです。これは古いマザーボードによくある典型的な故障パターンです。

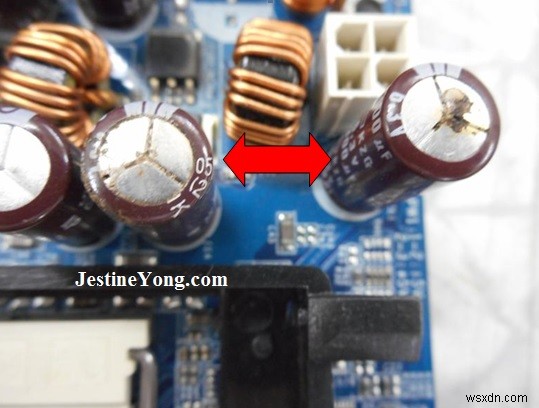

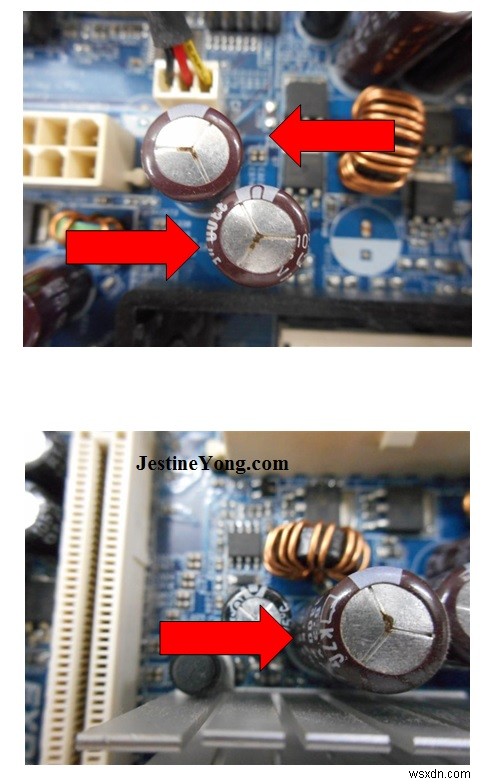

写真をご覧ください。上部が平らであるべき電解コンデンサの天面が、明らかにお椀のように盛り上がっています。この状態では内部の電解液が乾燥・劣化し、静電容量が低下して正常な動作を維持できなくなります。

不良コンデンサの取り外しと交換作業

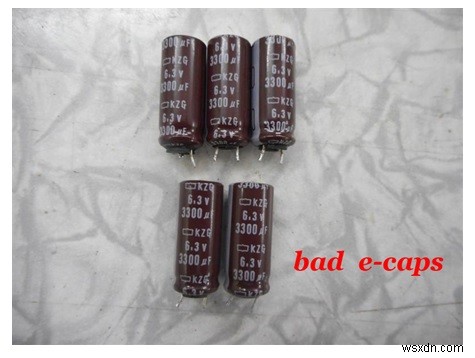

膨らんでいた5個の電解コンデンサ(容量3300µF/耐圧6.3V)を、はんだごてを使って回路基板から丁寧に取り外しました。その後、同一規格の新品コンデンサと交換します。

交換作業自体はそれほど難しくありませんが、以下の点には注意が必要です。

• 極性の確認:電解コンデンサには極性があるため、基板への実装方向を必ず確認する
• 同等以上のスペック:容量と耐圧は元の部品と同じか、それ以上のものを選ぶ
• はんだ付けの品質:ジャンクション(接合部)のはんだが十分に溶けてから部品を取り外す

修理後の起動テスト――無事復活!

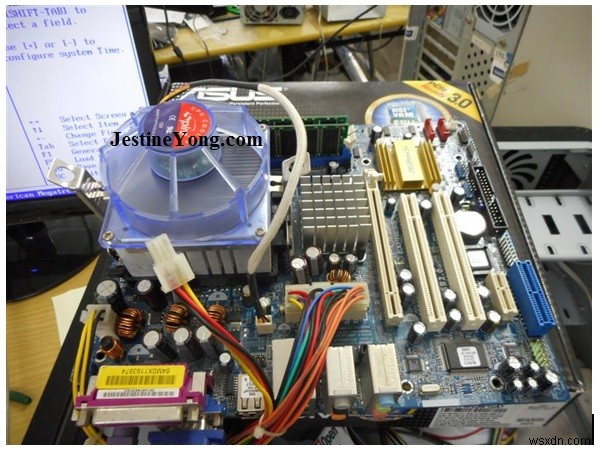

新しいコンデンサを実装し終えたら、いよいよ電源を入れてみます。結果は……見事、画面に映像が出力されました!

これでこのマザーボードは廃棄処分を免れ、再び現役復帰を果たすことができました。任務完了です。

まとめ:コンデンサ不良は自分でも修理可能

マザーボードが突然映らなくなったとき、故障箇所はチップセットやCPUなど大掛かりな部分だと考えがちですが、実際にはこのように電解コンデンサの経年劣化が原因であるケースが少なくありません。

はんだ付けの経験があれば、数百円程度の部品代だけで修理できる可能性があります。まずは基板上のコンデンサに膨らみや液漏れがないか、目視でチェックしてみることをおすすめします。
