カスタムメカニカルキーボードの作成方法：パートI

これを読んでいるなら、TechTubersや主流のハイテクメディアを通じてカスタムメカニカルキーボードの世界に触れたことがある可能性が高いです。あなたは自分のものを探してここに来ましたが、どこから始めればよいのかわかりません。カスタムメカニカルキーボードの構築は複雑なニッチであり、インターネットフォーラムは役立つというよりも混乱する傾向があるため、これは驚くべきことではありません。

始めるのに十分な便利な簡略化されたガイドがあれば、何かを学ぶための最良の方法、つまり手を汚すことによってロープを学ぶことができます。さて、これはそのガイドです。

カスタムメカニカルキーボードとは何ですか？

ドライバーとはんだごてを分解する前に、いくつかのものを整理する必要があります。手始めに、カスタムメカニカルキーボードのポイントは何ですか、それは誰のためのものであるかなどの基本的な質問に答えます。メカニカルキーボードは、ラップトップやデスクトップに見られる安価なメンブレンキーボードの高品質な代替品です。カスタムメカニカルキーボードのカスタム部分は、キーボード愛好家が最も熱心に取り組んでいる2つの主要な側面から来ています。

1. 高品質のコンポーネント
2. 非標準のキーボードフォームファクタ

より高品質のコンポーネントの必要性は自明であるはずですが、カスタムのメカニカルキーボードは、大量生産されたものと比較して、見た目、音、感触が優れています。これらのキーボードは、通常、カスタムスリーブケーブルや手作りのアクリルまたは木製のリストレストと色が調整された高品質のキーキャップのおかげで、見た目にも優れています。しかし、彼らの魅力は見た目だけではありません。これらのキーボードは、航空機グレードのアルミニウムの固いブロックから削り出された特注のケースと組み合わされたエキゾチックなスイッチのおかげで、大幅に優れたタイピング感を提供します。

適切なフォームファクターの選択

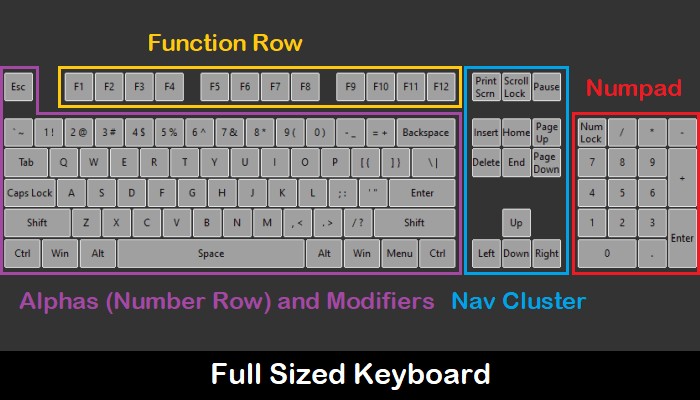

非標準のフォームファクタを理解することは、カスタムキーボードを構築するための最初のステップです。デスクトップコンピュータに接続されたわかりやすいフルサイズのキーボードは、すべての最新の派生フォームファクタの基盤を形成します。英数字（略してalphas）で構成され、句読点、関数行、ナビゲーション（nav）クラスター、テンキーに加えてアルファベットと数字が含まれています。

注 ：修飾子（Ctrl、Alt、Shift、Tab、Enterなどの大きなサイズのキー）も、わかりやすくするためにアルファでグループ化されています。

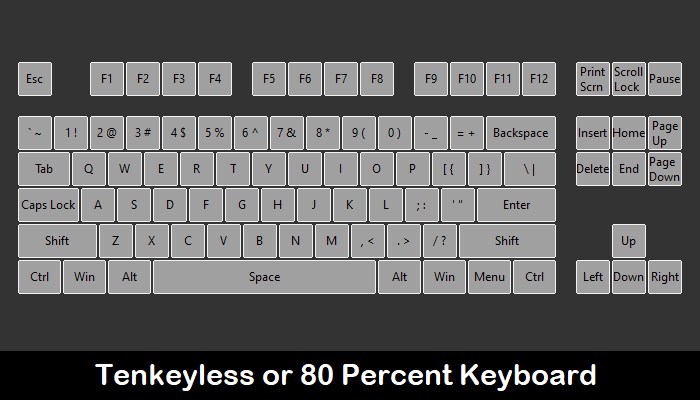

すべての派生キーボードフォームファクタは、これらの要素の1つ以上を省略して作成され、各要素はフルサイズキーボードのパーセンテージに関連して名前が付けられています。たとえば、テンキーレス（TKL）または80％キーボードでは、テンキーを完全に省略します。このフォームファクタは、ゲーマーに不自然に腕を広げさせることなく、より大きなマウスパッド用のスペースを解放するため、ゲーミングキーボードで人気があります。

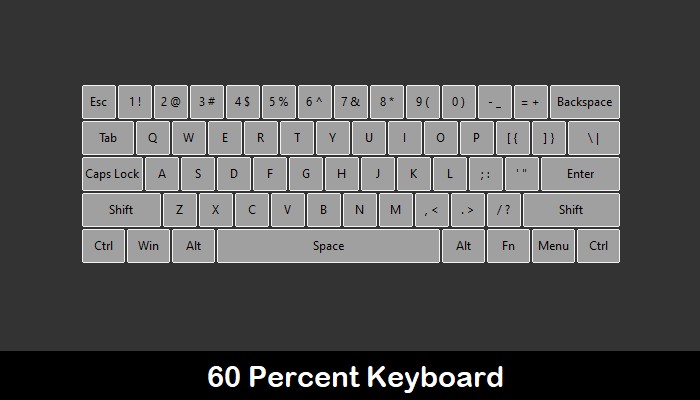

ただし、60％のフォームファクターは、その完全な携帯性と、事実上すべてのキーを手の届く範囲に保つ方法のために、カスタムメカニカルキーボードシーンで好まれます。これは、ホームローから手を離すことを嫌うタッチタイピストにとって便利な機能です。このフォームファクタは、英数字と修飾子を除くすべてを排除し、専用のファンクションキーを使用してアクセスできる別のレイヤーの背後にファンクションキーと矢印キーを隠します。

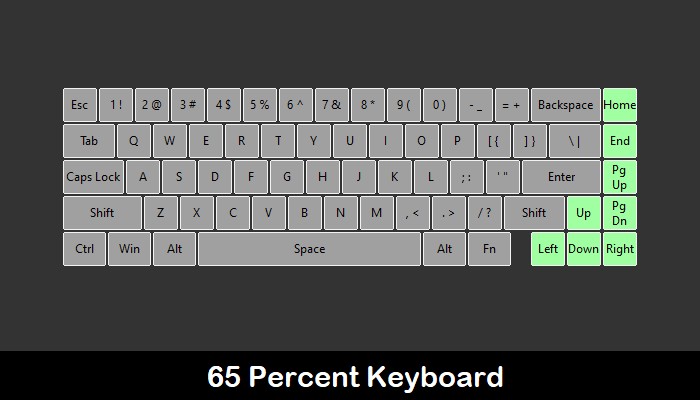

65％のフォームファクタは、基本的に60％のキーボードであり、頻繁に使用されるナビゲーションキーの単一の列と、既存のレイアウトに対応する矢印クラスターを備え、キーボードを1列だけ長くします。これは、矢印キーなしでは生きていけないキーボードオタクの間で人気のある選択肢です。

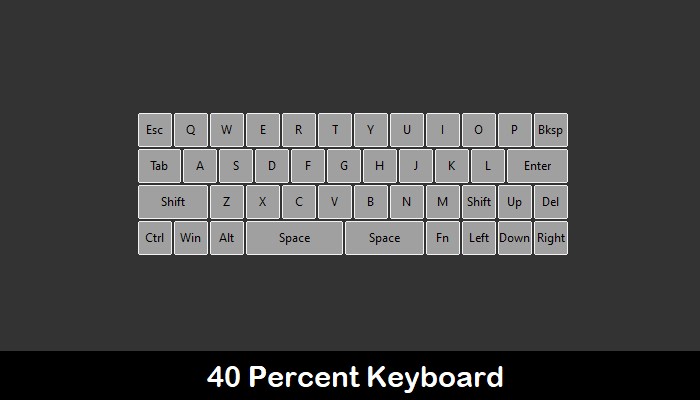

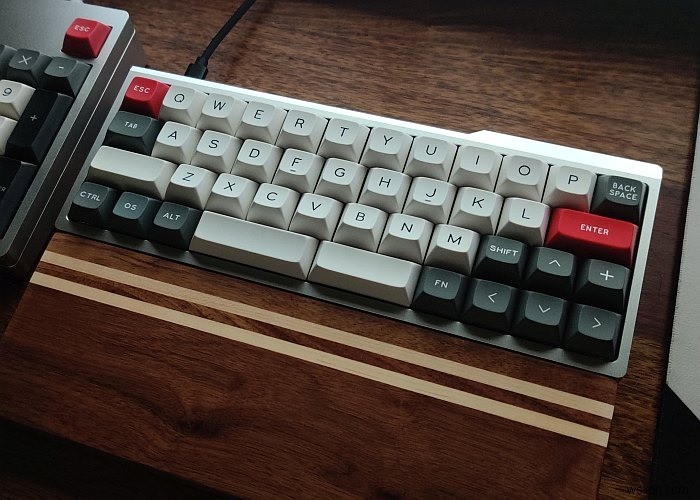

次に、40％の小さなキーボードなど、よりクレイジーなフォームファクタがあります。これは、基本的に60％のキーボードで、数字の行全体といくつかの修飾子が欠落しています。このフォームファクタは、フルサイズのキーボードよりも高速ではないにしても、これらのキーボードで高速であると主張するタッチタイピストにも人気があります。

カスタムキーボードにはカスタムコンポーネントが必要

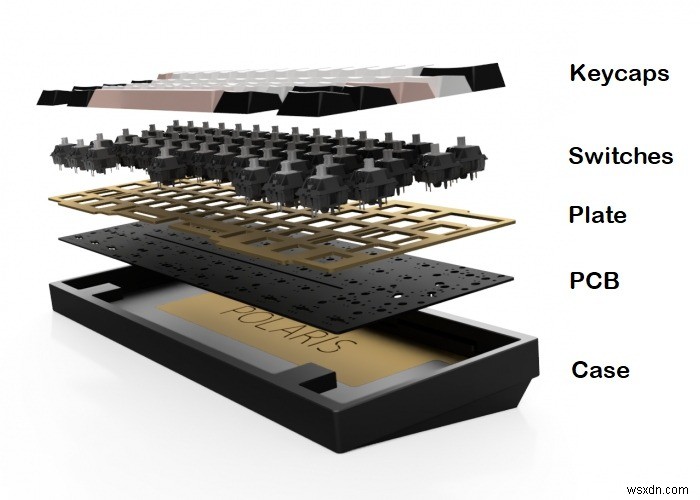

これで、どのキーボードフォームファクタを好むかについてある程度のアイデアが得られます。しかし、中身を知らずにキーボードを作成することはできません。ほとんどのキーボードは、6つの主要な部分で構成されています。キーボードの目に見えるコンポーネントには、キーキャップとケースが含まれます。これらは、他のすべてのコンポーネントを収容し、キーボードに馴染みのあるシルエットを与えるシャーシです。

キーキャップはスイッチに取り付けられており、スイッチは通常、電気接点を利用して入力を登録するメカニズムを採用しています。これらは順番にPCBにはんだ付けされます。これがキーボードの頭脳であり、すべてのスイッチをマイクロコントローラーにリンクする導電性のトレースが散らばっています。

次はプレートです。これは、スイッチを所定の位置にしっかりと保持し、はんだ付けされた接合部に応力がかかるのを防ぐ骨格サポートフレームです。最後に、スタビライザーがプレートまたはPCBに取り付けられており、これらはスペースバー、エンター、シフトなどの長いキーを安定させるのに役立ちます。スタビライザーがないと、これらのキーはスイッチの周りをシーソーするだけでした。

キーボードのコンポーネントを知ることは1つのことですが、適切な種類を選択するには、より深い洞察が必要です。さまざまなコンポーネントの種類を区別するものを見てみましょう。

キーキャップは驚くほど複雑です

キーキャップはキーボードの外観に最も大きく影響し、次にサウンド自体が影響します。優れたキーキャップのセットを30ドルで購入できますが、キーボード愛好家が高品質のセットに200ドル以上を費やすことは珍しくありません。キーキャップセットは、OEM、Cherry、SA、DSA、MT3などのさまざまなプロファイルで利用できます。これらは形状と高さが異なりますが、キーボードの外観、感触、音に影響を与えます。

最も安価なキーキャップはABSプラスチックから製造されており、レーザーエッチングまたはパッド印刷された凡例があります。この種のプラスチックは、摩耗が早く、時間の経過とともに見苦しい輝きを放ちます。印刷の耐久性も低下します。スペクトルの反対側には、PBTプラスチック製のキーキャップがあり、伝説は複雑で高価なダブルショットプロセスまたは昇華型を使用して形成されています。 PBTプラスチックは、光沢だけでなく摩耗にも耐性があります。昇華またはダブルショットプロセスによって形成された凡例をこすり落とすことは事実上不可能です。

基本的なスイッチタイプの説明

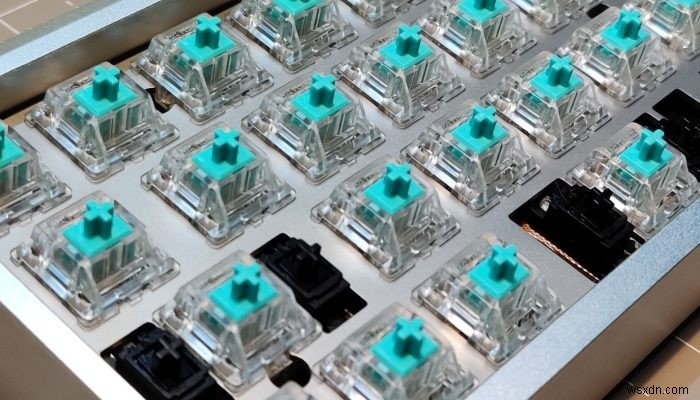

スイッチには、クリック感、触覚、線形の3つの主要なカテゴリがあります。クリック感のあるスイッチは、スイッチが作動したときに触覚フィードバックと可聴クリック音の両方を生成します。これらはタイピストにとって理想的です。一方、触覚スイッチは、作動をクリックするのではなく、顕著な触覚バンプのみを提供します。これらのスイッチは、タイピング中にフィードバックを求めるが、比較的静かなキーボードを好むタイピストを対象としています。

リニアスイッチは、スイッチが押されたときに触覚フィードバックもクリックフィードバックも提供しません。これらのスイッチは通常、ゲームと一致する繰り返しのキー押下を助長する迅速で一貫した作動を求めるゲーマーによって選択されます。これらのスイッチの各カテゴリは、さまざまなばねの重量とサイレントバリアントを使用してさらにカスタマイズできます。

何百もの異なるオプションからお気に入りのスイッチを選ぶことは、非常に主観的で個人的な経験です。それはあなたが自分で踏まなければならない自己発見の旅です。

ケースタイプと取り付けスタイル

ケースは、キーボードのサウンドだけでなく、ビルドの品質にも影響を与える最も重要な要素です。最も安価なケースは射出成形プラスチックから製造されており、一般に構造的剛性と適合/仕上げレベルが低くなっています。ただし、ポリカーボネートやつや消しアクリルなどの高品質のプラスチックで作られたCNC機械加工のケースも珍しくありません。最もプレミアムなケースは、アルミニウムの固いブロックから機械加工され、真ちゅう製の重りでさらに補強されています。これらは、カスタムキーボードスペースのゴールドスタンダードと広く見なされています。

ケースの素材の選択にもかかわらず、カスタムキーボードのコストと複雑さは、取り付けスタイルによってさらに決まります。名前が示すように、キーボードの取り付けスタイルによって、プレート（または場合によってはPCB）をシャーシに取り付ける方法が決まります。

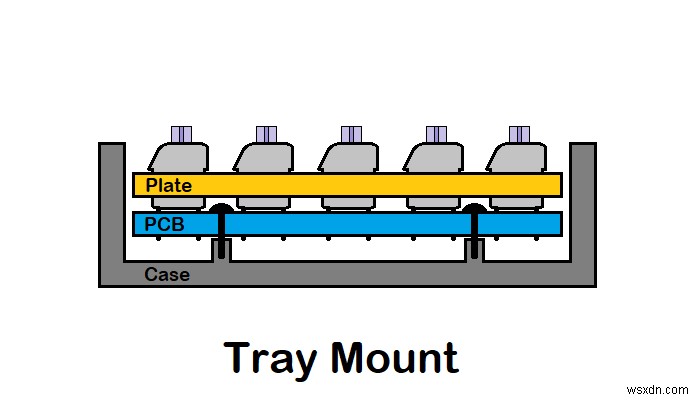

トレイマウントキーボード

トレイマウントキーボードは、最も安価で製造が簡単な傾向があります。当然のことながら、この取り付けスタイルは、ほぼすべてのエントリーレベルのカスタムメカニカルキーボードの定番です。トレイマウントキーボードでは、PCBがケースから突き出ている取り付けポストにねじ込まれています。ただし、PCBは取り付けポストの近くでは硬く、取り付けポストから離れると柔軟になるため、音の一貫性が失われます。この効果は、より硬いアルミニウムまたは真ちゅう製のプレートを選択することで制御できますが、完全に排除することはできません。

統合プレートキーボード

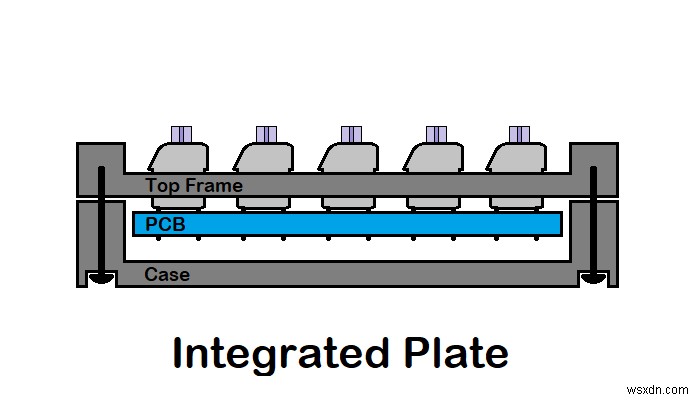

統合されたプレートの設計は、このアプローチとは正反対であり、2つの部分からなるケースを使用します。この場合、上半分はプレートとケースの上部フレームの両方として機能します。この設計は製造に比較的費用がかかりますが、フレックスを完全に排除するという犠牲を払ってはいるものの、一貫したサウンドを提供します。これにより、スイッチをボトムアウトする際の過酷な体験につながります。

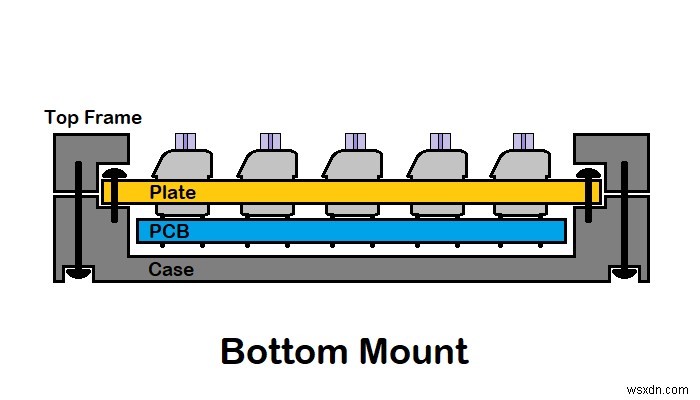

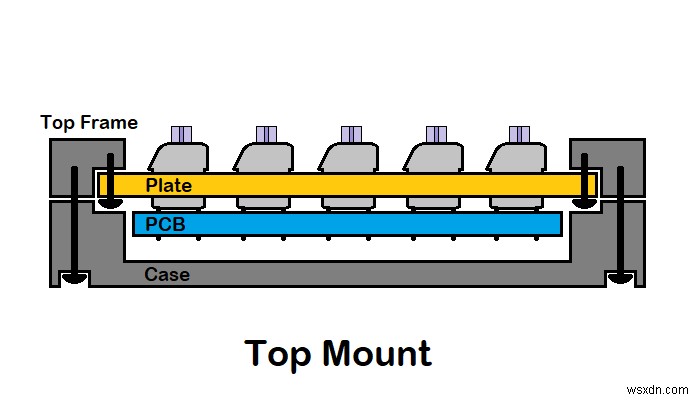

トップ、ボトム、サンドイッチマウントキーボード

3番目の幅広いタイプのキーボード取り付けは、専用プレートに加えて2つの部分からなるシャーシが必要なため、実装がさらに複雑でコストがかかります。これには、トップマウント、ボトムマウント、サンドイッチマウントのキーボードが含まれ、各タイプは、プレートが取り付けられているシャーシの部分で示されます。このキーボード構造スタイルは、一貫したサウンドを提供します。さらに、プレートはエッジに沿ってシャーシに取り付けられているため、より柔らかいボトムアウトを好む人のために、ポリカーボネートなどの柔軟な素材を使用するオプションも開かれます。

ガスケットマウントキーボード

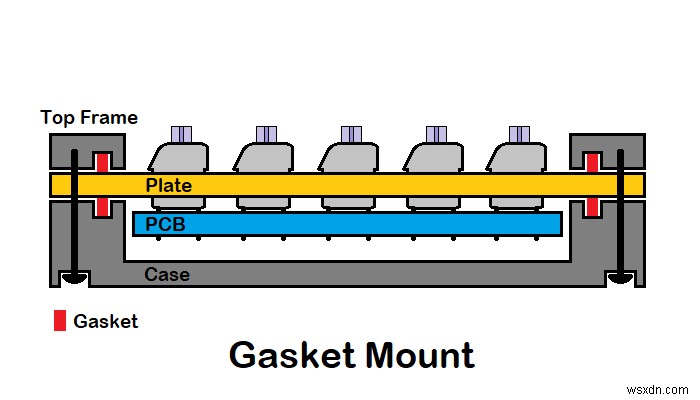

一部の新しい（高価なことは言うまでもなく）カスタムメカニカルキーボードには、前述の取り付けスタイルのさまざまな組み合わせで、プレートとシャーシの間にシリコンガスケットが挟まれています。基本的な考え方は、スイッチをシャーシからさらに分離して、より良いサウンドシグネチャと触覚フィードバックを実現することです。これらはまとめてガスケットマウントキーボードと呼ばれます。

独自のカスタムメカニカルキーボードを構築するための次のステップに進むために知っておく必要があるのは、基本的にこれだけです。つまり、個人の好みに応じて適切なパーツを選択します。このガイドの次回の最終回では、コンポーネントの場所とそれらを組み合わせる方法について説明します。
