Androidで2つの画像をオーバーレイしてImageViewに表示する方法

このチュートリアルでは、Androidアプリで2つの画像を重ね合わせて（オーバーレイ）ImageViewに表示する方法を解説します。画像の重ね合わせには、複数のdrawableを積み重ねて描画できる「layer-list」というリソースを活用します。

ステップ1：Android Studioで新規プロジェクトを作成する

Android Studioを起動し、「File」→「New Project」を選択します。必要な項目をすべて入力して、新しいプロジェクトを作成してください。

ステップ2：レイアウトファイル（activity_main.xml）を編集する

res/layout/activity_main.xml に以下のコードを追加します。ボタンをタップすると画像がオーバーレイ表示されるシンプルな構成です。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
    xmlns:tools="https://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="16dp"
    tools:context=".MainActivity">
    <Button
        android:onClick="OverLayImage"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="10dp"
        android:id="@+id/btnOverlay"
        android:text="Overlay Image"/>
    <ImageView
        android:id="@+id/imageView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_below="@+id/btnOverlay"/>
</RelativeLayout>

ステップ3：画像を準備し、layer-listを作成する

重ね合わせたい2枚の画像を res/drawable フォルダにコピー＆ペーストします。続いて、drawableリソースファイル（layer.xml）を新規作成し、以下のコードを記述してください。

layer-listでは、<item>要素を記述した順番どおりに下から上へ画像が重ねられて描画されます。最初のitemが最背面、次のitemがその前面に配置される点に注意しましょう。

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="https://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/image" />
    <item android:drawable="@drawable/image1" />
</layer-list>

ステップ4：MainActivity.java を実装する

src/MainActivity.java に以下のコードを追加します。ボタンがクリックされると、layer-listを読み込んでImageViewにセットします。

import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.ImageView;
public class MainActivity extends AppCompatActivity {
    ImageView imageView;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        imageView = findViewById(R.id.imageView);
    }
    public void OverLayImage(View view) {
        imageView.setImageDrawable(getResources().getDrawable(R.drawable.layer));
    }
}

補足： getResources().getDrawable() はAPIレベル22以降で非推奨となっています。最新のプロジェクトでは、ContextCompat.getDrawable(this, R.drawable.layer) を使用するか、imageView.setImageResource(R.drawable.layer) を利用するのがおすすめです。

ステップ5：AndroidManifest.xml を確認する

androidManifest.xml は以下のようになっています。この機能には特別な権限が不要なため、基本的にデフォルトのままで問題ありません。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="https://schemas.android.com/apk/res/android" package="app.com.sample">
    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">
        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

アプリを実行して結果を確認する

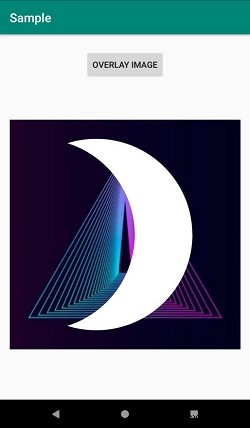

それでは、アプリを実行してみましょう。ここでは、実機のAndroidスマートフォンがパソコンに接続されているものとして説明を進めます。Android Studioでプロジェクト内のアクティビティファイルを開き、ツールバーの「Run」アイコンをクリックしてください。デバイス選択のダイアログで自分のスマートフォンを選択すると、端末に以下のような画面が表示されます。
