MatplotlibでRectangle（長方形）にテキストを追加する方法

Matplotlibで長方形（Rectangle）の中にテキストを追加したい場合、annotate()メソッドを使い、長方形の中心点にラベルを配置するのが簡単な方法です。この記事では、その具体的な手順をサンプルコードとともに解説します。

実装の手順

• figure()メソッドを使用して、新しい図を作成するか、既存の図をアクティブにします。
• 現在の軸に対してサブプロットを追加します。
• プロットに長方形を描画するために、Rectangle()クラスを使って長方形オブジェクトを作成します。
• 作成した長方形パッチをプロットに追加します。
• 長方形内にテキストラベルを配置するため、長方形の中心座標（cx・cy）を計算して取得します。
• annotate()メソッドを使って、長方形の中央にテキストを配置します。
• x軸とy軸の表示範囲を設定し、長方形が画面内に収まるようにします。
• show()メソッドを呼び出して、図を表示します。

サンプルコード

from matplotlib import pyplot as plt, patches
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111)
rectangle = patches.Rectangle((0, 0), 3, 3, edgecolor='orange',
facecolor="green", linewidth=7)
ax.add_patch(rectangle)
rx, ry = rectangle.get_xy()
cx = rx + rectangle.get_width()/2.0
cy = ry + rectangle.get_height()/2.0
ax.annotate("Rectangle", (cx, cy), color='black', weight='bold', fontsize=10, ha='center', va='center')
plt.xlim([-5, 5])
plt.ylim([-5, 5])
plt.show()

実行結果

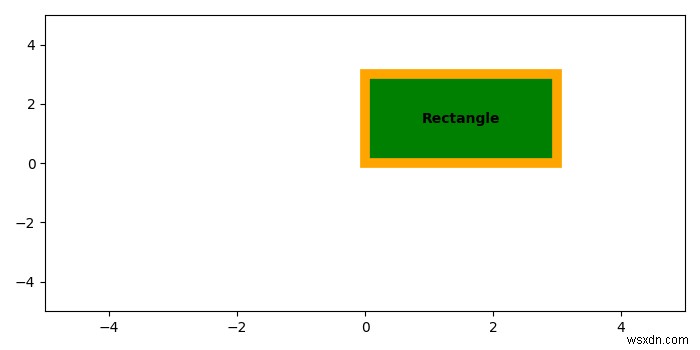

このコードを実行すると、緑色の塗りつぶしとオレンジ色の枠線を持つ長方形が描画され、その中央に太字の「Rectangle」というテキストラベルが表示されます。

ポイント解説

ここでの重要なポイントは、get_xy()で長方形の左下の座標を取得し、そこに幅と高さの半分を加算することで中心座標（cx・cy）を求めている点です。annotate()の引数ha='center'とva='center'を指定することで、テキストが正確に長方形の中央に配置されます。複数の長方形にラベルを付けたい場合も、同様の処理を各長方形に対して繰り返すだけで対応できます。
