Matplotlibのプロット凡例にテキストラベルだけを表示する方法

Matplotlibでプロットの凡例にテキストラベルだけを表示したい場合は、legend()メソッドにhandlelength=0、handletextpad=0、fancybox=Trueといった引数を指定します。これにより、通常は凡例の左側に表示される線やマーカーなどのハンドル（サンプルグラフィック）が非表示になり、ラベルのテキストのみがすっきりと表示されます。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。

• NumPyを使用してランダムな x および y のデータポイントを作成します。

• subplots()メソッドを使って、図とサブプロットのセットを作成します。

• plot()メソッドでxとyのデータポイントをプロットし、凡例用のラベルとして「Zig-Zag」を指定します。

• legend()メソッドで凡例を配置します。このとき、handlelength=0、handletextpad=0、fancybox=Trueを引数として渡すことで、ハンドルを非表示にし、テキストラベルのみを表示させます。

• 図を表示するには、show()メソッドを使用します。

コード例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
x = np.random.rand(100)
y = np.random.rand(100)
fig, ax = plt.subplots()
ax.plot(x, y, label='Zig-Zag', c="red")
ax.legend(loc="upper right", handlelength=0, handletextpad=0, fancybox=True)
plt.show()

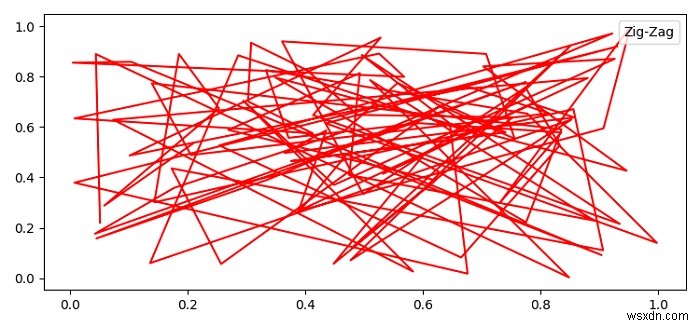

出力結果

上記のコードを実行すると、凡例には線分などのハンドルが表示されず、「Zig-Zag」というテキストラベルだけが右上に表示されます。

ポイント解説

• handlelength=0：凡例内のハンドル（線やマーカーのサンプル）の長さを0にすることで、ハンドル自体を消去します。

• handletextpad=0：ハンドルとテキストの間の余白を0に設定し、テキストを左端に寄せて自然な見た目にします。

• fancybox=True：凡例ボックスの角を丸くし、見た目を柔らかくします。不要であればFalseにしても問題ありません。

この手法は、複数の系列を色で区別する必要がなく、単に注釈的な情報を凡例として添えたい場合に特に便利です。
