Pythonで3DプロットをPDFとして保存する方法

Pythonで3DプロットをPDF形式で保存したい場合、Matplotlibのsavefig()メソッドを使えば簡単に実現できます。以下の手順に従ってください。

手順

• 図のサイズを設定し、サブプロット間および周囲のパディング（余白）を調整します。

• 新しい図（figure）を作成するか、既存の図をアクティブにします。

• サブプロット配置の一部として、図に「ax」（3D軸）を追加します。

• NumPyを使って u, v, x, y, z のデータポイントを生成します。

• 3Dワイヤーフレームをプロットします。

• プロットにタイトルを設定します。

• savefig() メソッドで現在の図をPDFとして保存します。

コード例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

u, v = np.mgrid[0:2 * np.pi:30j, 0:np.pi:20j]
x = np.cos(u) * np.sin(v)
y = np.sin(u) * np.sin(v)
z = np.cos(v)

ax.plot_wireframe(x, y, z, color="red")

ax.set_title("Sphere")

plt.savefig("test.pdf")

plt.show()

出力結果

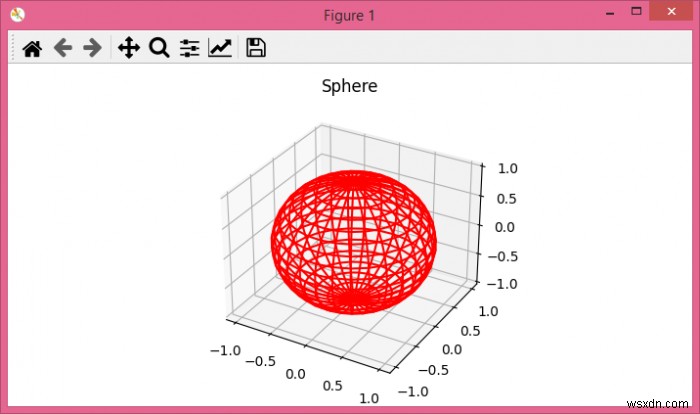

上記のコードを実行すると、次のような出力が得られます。

同時に、プロジェクトディレクトリ内に「test.pdf」という名前のPDFファイルが生成され、この画像がそのファイルに保存されます。

補足：PDF保存のメリット

Matplotlibは標準でPDFバックエンドをサポートしており、savefig()の引数に「.pdf」形式のファイル名を指定するだけで、自動的にベクター形式のPDFとして出力されます。ベクター形式のため、拡大・縮小しても画質が劣化せず、印刷物や論文・レポートへの掲載に最適です。PNGやSVGなど他の形式で保存したい場合も、拡張子を変更するだけで簡単に対応できます。
