OpenCV Javaライブラリを使って2枚の画像の特徴点をマッチングする方法

OpenCVのorg.opencv.features2d.Feature2Dクラス(抽象クラス)が提供するdetect()メソッドを使用すると、指定した画像から特徴点(キーポイント)を検出できます。このメソッドには、元画像を表すMatオブジェクトと、検出した特徴点を格納するための空のMatOfKeyPointオブジェクトを渡します。

さらに、org.opencv.features2d.Features2dクラスのdrawMatches()メソッドを使うと、2つの画像の特徴点同士の対応関係(マッチング)を計算し、その結果を描画できます。このメソッドは以下のパラメータを受け取ります。

• src1 − 1つ目の元画像を表すMatクラスのオブジェクト
• keypoints1 − 1つ目の画像の特徴点を表すMatOfKeyPointクラスのオブジェクト
• src2 − 2つ目の元画像を表すMatクラスのオブジェクト
• keypoints2 − 2つ目の画像の特徴点を表すMatOfKeyPointクラスのオブジェクト
• matches1to2 − 1つ目の画像から2つ目の画像へのマッチング結果。keypoints1[i]に対応する点がkeypoints2[matches[i]]に存在することを示します
• dst − 出力画像を表すMatクラスのオブジェクト

以上を踏まえると、2つの画像の特徴点をマッチングさせる基本的な流れは次の3ステップです。

1. imread()メソッドで2枚の元画像を読み込む
2. detect()メソッドで両画像の特徴点を検出する
3. drawMatches()メソッドでマッチングを求めて描画する

サンプルコード

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfDMatch;
import org.opencv.core.MatOfKeyPoint;
import org.opencv.features2d.FastFeatureDetector;
import org.opencv.features2d.Features2d;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;

public class MatchingKeypoints {
   public static void main(String args[]) throws Exception {
      //OpenCVのコアライブラリを読み込む
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );

      //元画像を読み込む
      String file1 ="D:\\Images\\feature1.jpg";
      Mat src1 = Imgcodecs.imread(file1);
      String file2 ="D:\\Images\\feature2.jpg";
      Mat src2 = Imgcodecs.imread(file2);

      //出力画像を格納するための空の行列を作成
      Mat dst = new Mat();

      //FAST特徴点検出器を作成
      FastFeatureDetector detector = FastFeatureDetector.create();

      //両画像の特徴点を検出する
      MatOfKeyPoint keyPoints1 = new MatOfKeyPoint();
      detector.detect(src1, keyPoints1);
      MatOfKeyPoint keyPoints2 = new MatOfKeyPoint();
      detector.detect(src2, keyPoints2);

      //マッチング結果を描画する
      MatOfDMatch matof1to2 = new MatOfDMatch();
      Features2d.drawMatches(src1, keyPoints1, src2, keyPoints2, matof1to2, dst);

      HighGui.imshow("Feature Matching", dst);
      HighGui.waitKey();
   }
}

入力画像

画像1

画像2

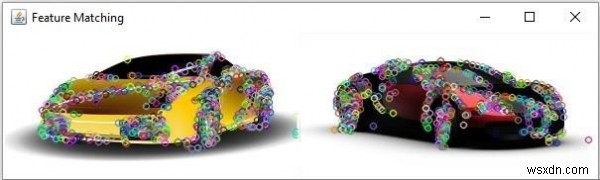

出力結果

なお、実際のアプリケーションで正確な対応点を求める場合は、ORBやAKAZEなどで記述子を抽出し、DescriptorMatcherによるマッチング処理を組み合わせるのが一般的です。上記のサンプルは、特徴点検出から描画までの一連の基本フローを確認するためのものです。
