JavaFXの2D図形で設定できるプロパティを徹底解説

JavaFXでは、すべての2D図形（シェイプ）に対して、さまざまなプロパティを設定できます。これらのプロパティを適切に使いこなすことで、図形の見た目を細かくコントロールできます。ここでは、主なプロパティとその設定方法を詳しく解説します。

JavaFXの2D図形の主要プロパティ

1. Stroke Type（ストロークタイプ）

Stroke Typeは、図形の境界線（輪郭線）の種類を指定・定義するプロパティです。ShapeクラスのsetStrokeType()メソッドを使用して設定します。

JavaFXでは、StrokeTypeというEnumの3つの定数によって、次の3種類のストロークがサポートされています。

• StrokeType.INSIDE（内側に描画）
• StrokeType.OUTSIDE（外側に描画）
• StrokeType.CENTERED（中央に描画）

2. Stroke Width（ストローク幅）

Stroke Widthは、図形の境界線の太さを指定するプロパティです。ShapeクラスのsetWidth()メソッドを使って、境界線の幅に任意の値を設定できます。

3. Fill（塗りつぶし）

Fillプロパティは、図形の内部領域を塗りつぶす色を指定します。Shapeクラスのfill()メソッドを使用することで、特定の図形をお好みの色で塗りつぶせます。

4. Stroke（ストローク）

Strokeプロパティは、図形の境界線の色を指定するプロパティです。javafx.scene.shape.ShapeクラスのsetStroke()メソッドで境界線の色を設定します。

5. Stroke Line Cap（ストロークラインキャップ）

Stroke Line Capは、線の端部（終点・始点）のキャップスタイルを指定するプロパティです。javafx.scene.shape.ShapeクラスのsetStrokeLineCap()メソッドで値を設定できます。

JavaFXでは、StrokeLineCapというEnumの3つの定数により、以下の3種類のラインキャップがサポートされています。

• BUTT（平らな端）
• ROUND（丸い端）
• SQUARE（四角い端）

6. strokeLineJoin（ストロークラインジョイン）

複数の線を組み合わせて構成される図形において、stroke line joinプロパティは、2本の線が接合する部分の形状を指定します。setStrokeLineJoin()メソッドで設定可能です。

JavaFXでは、StrokeLineJoinというEnumの3つの定数により、次の3種類の結合スタイルがサポートされています。

• BEVEL（面取り）
• MITER（マイター／角を尖らせる）
• ROUND（丸みのある結合）

7. Stroke Miter Limit（ストロークマイターリミット）

Stroke Miter Limitプロパティは、StrokeLineJoin.MITERスタイルにおけるストロークラインジョインの制限値を指定します。javafx.scene.shape.ShapeクラスのsetStrokeMiterLimit()メソッドでこの値を設定できます。

このメソッドはdouble型の値を受け取り、ストロークマイターリミットを指定された値に制限します。指定した値が1.0未満の場合は、1.0として扱われます。

8. Smooth（スムージング）

Smoothプロパティは、アンチエイリアス処理のヒントを使用するかどうかを指定します。javafx.scene.shape.ShapeクラスのsetSmooth()メソッドで値を設定できます。

9. strokeDashOffset（ストロークダッシュオフセット）

破線パターンをストロークとして使用している場合、strokeDashOffsetプロパティは、その破線パターンへのオフセット（開始位置のずれ）を指定します。

サンプルプログラム

以下は、長方形に対して各種ストローク関連のプロパティを設定するJavaFXのサンプルコードです。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.shape.Rectangle;
import javafx.scene.shape.StrokeLineCap;
import javafx.scene.shape.StrokeLineJoin;
import javafx.scene.shape.StrokeType;
public class ShapeProperties extends Application {
    public void start(Stage stage) {
        // 長方形を描画
        Rectangle rect = new Rectangle(100.0, 75.0, 400.0, 150.0);
        // 2D図形のプロパティを設定
        rect.setStrokeWidth(25.0);
        rect.setStrokeType(StrokeType.OUTSIDE);
        rect.setStroke(Color.BLUE);
        rect.setStrokeMiterLimit(8.0);
        rect.setStrokeLineCap(StrokeLineCap.ROUND);
        rect.setStrokeLineJoin(StrokeLineJoin.MITER);
        rect.setSmooth(false);
        // Stageオブジェクトの準備
        Group root = new Group(rect);
        Scene scene = new Scene(root, 600, 300);
        stage.setTitle("Shape Properties Example");
        stage.setScene(scene);
        stage.show();
    }
    public static void main(String args[]){
        launch(args);
    }
}

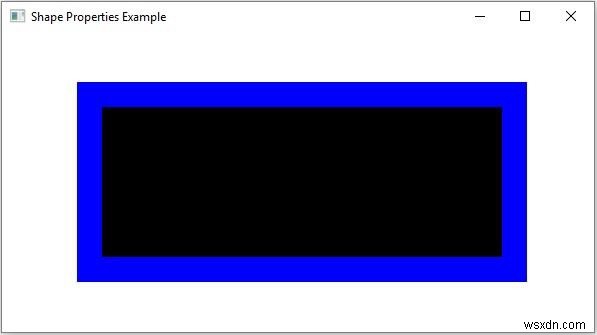

実行結果

上記のコードを実行すると、青色の太い境界線が外側に描画された長方形が表示されます。線端は丸みを帯びたROUNDキャップ、線の結合にはMITERスタイルが適用されています。
