ステップバイステップ ガイド:Excel 365 および従来の箱ひげ図を作成する

Microsoft Excel を使用すると、さまざまなグラフを使用してデータを簡単に整理、表示、分析できます。特に強力なグラフは、データ セット内の値の分布を表示するために設計された箱ひげ図 (箱ひげ図とも呼ばれます) です。

この記事では、Microsoft Excel で箱ひげ図を作成する方法について説明します。Excel 365 と、まだアップグレードしていない古いバージョンの両方を対象としています。

箱ひげ図:それは何ですか?

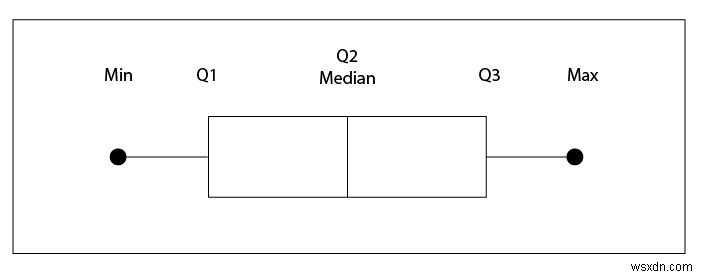

箱ひげ図は、データの広がりや変動性などの統計的性質を視覚化するのに役立つデータの表示方法です。これは、1 つのバー (ボックス) が 2 つに分割され、ボックスの両側に線 (ひげ) が伸びていることを示しています。

これらの各要素は、一連の数値データの 5 つの数字の要約を視覚化します。それらは次のように表示され、水平方向または垂直方向に表示できます。

5 つの数字の概要を理解するために、サンプル データセットを見てみましょう。

25、26、28、30、32、34、37、38

<オル>

最低限。データセット内の最小値。これは、左/下ヒゲの左/下端の終点です。

<オル>

最初の四分位。これは、データ ポイントの 25% が見つかる値です。

第 2 四分位。これが中間体です。これは「中間の値」に相当します。

第 3 四分位。この値を超えるとデータ ポイントの 75% が検出されます。

最大値。データセット内の最大値。

Office 365 では、Microsoft Excel にグラフ テンプレートとして箱ひげ図が含まれており、データの視覚的なプロットを簡単に作成できます。 Excel の使い方がわからない場合は、まず基本を学びましょう。

箱ひげ図を作成するには:

<オル>

新しいワークシートを開いてデータを入力します。

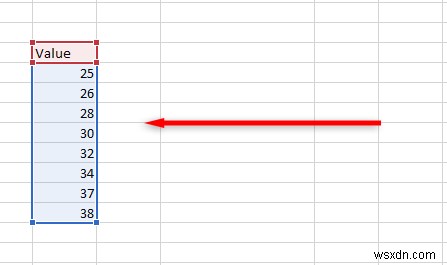

クリックしてドラッグしてデータセットを選択します。

<オル>

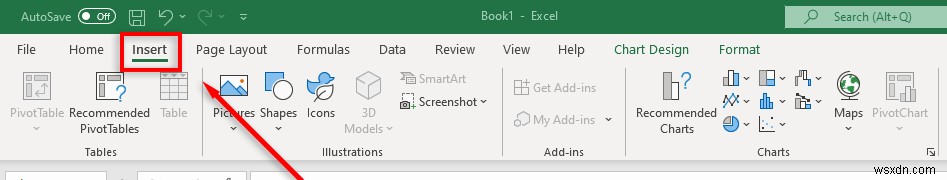

リボンで、[挿入] タブを選択します。

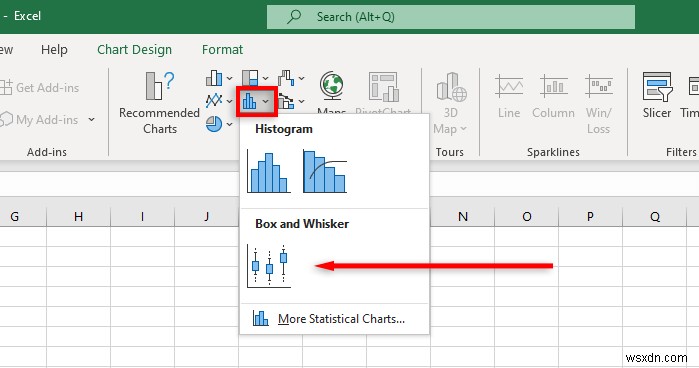

4. [統計グラフの挿入]、[ボックスとひげ] の順にクリックします。

注:空のグラフを挿入する場合は、「グラフ デザイン」タブを選択し、「データの選択」をクリックすることでデータ セットを入力できます。

Excel は必要最低限の箱ひげ図を作成します。ただし、この Excel グラフをさらにカスタマイズして、統計データを希望どおりに表示することができます。

Excel 365 で箱ひげ図の書式を設定する方法

Excel では、タイトルの追加から表示される主要なデータ ポイントの変更まで、さまざまな方法で箱ひげ図のデザインをスタイル設定できます。

[チャート デザイン] タブでは、組み込みのチャート スタイル テンプレートを使用して、チャート要素 (チャート タイトル、グリッド線、ラベルなど) を追加したり、レイアウトやチャート タイプを変更したり、ボックスやひげの色を変更したりできます。

[形式] タブでは、色の選択を微調整したり、テキストを追加したり、グラフ要素に効果を追加したりできます。

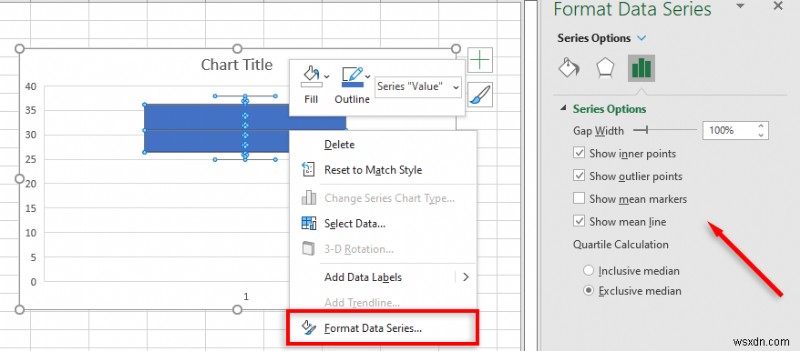

さらに表示要素を追加するには、箱ひげ図を右クリックし、ドロップダウン メニューから [データ シリーズの書式設定] を選択します。

オプションには以下が含まれます:

<オル>

内側のポイントを表示します。これにより、すべての個々のデータ ポイントが第 1 四分位数と第 3 四分位数内の円として表示されます。

外れ値ポイントを表示します。これにより、外れ値（異常に高いまたは低いデータ ポイント）がプロットの外側の円として表示されます。

平均値マーカーを表示します。これにより、平均値がグラフ内にクロスとして表示されます。

平均線を表示します。これにより、複数のデータセットの平均点間の線が表示されます。

四分位の計算。データ ポイントの数が奇数の場合は、中央値を含めるか除外して四分位数を計算するかを選択できます。より大きなデータセットの場合は、排他的な四分位範囲を使用する必要があります。また、より小さなデータセットの場合は、包括的な中央値法の方が一般的により正確です。

古いバージョンの Excel で箱ひげ図を作成する方法

Excel の古いバージョン (Excel 2013 および Excel 2016 を含む) には箱ひげ図のテンプレートが含まれていないため、箱ひげ図の作成は非常に困難です。

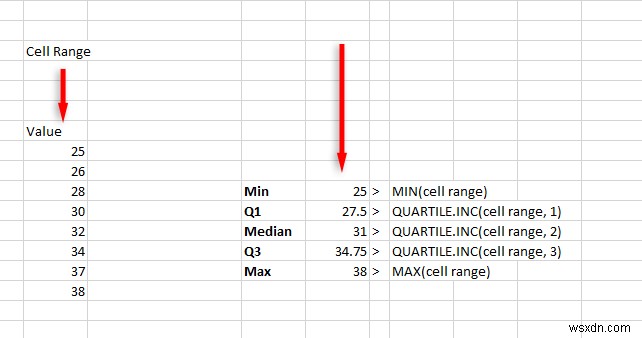

まず、次の式を使用して四分位値を計算し、表を作成します。

<オル>

最小値:MIN(セル範囲)

最初の四分位:QUARTILE.INC(セル範囲,1)

中央値:QUARTILE.INC(セル範囲、2)

第 3 四分位数:QUARTILE.INC(セル範囲、3)

最大値:MAX(セル範囲)

注:セル範囲の場合は、データ セットをドラッグして選択します。

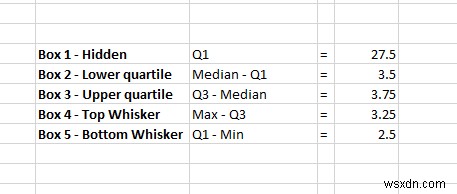

次に、別の表で四分位の差を計算します (これらはボックスの高さに関係します)。

<オル>

Q1 の値

中央値から第 1 四半期を引いた値

第 3 四半期から中央値を引いた値

最大値から Q3 を引いた値

Q1 から最小値を引いた値

次に、これらの値を使用してグラフを作成できます。

<オル>

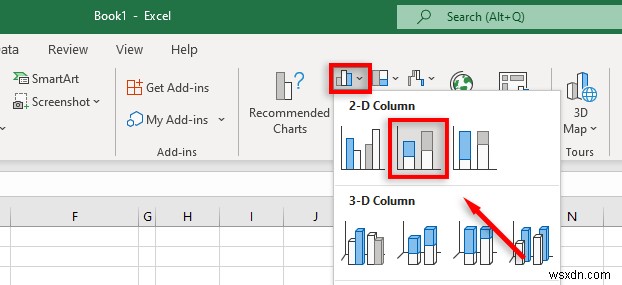

[挿入] タブをクリックし、[縦棒グラフまたは棒グラフの挿入] を選択します。

[積み上げ縦棒グラフ] をクリックします。グラフが正しく表示されない場合は、「グラフのデザイン」タブを選択し、「行/列の切り替え」をクリックします。

<オル>

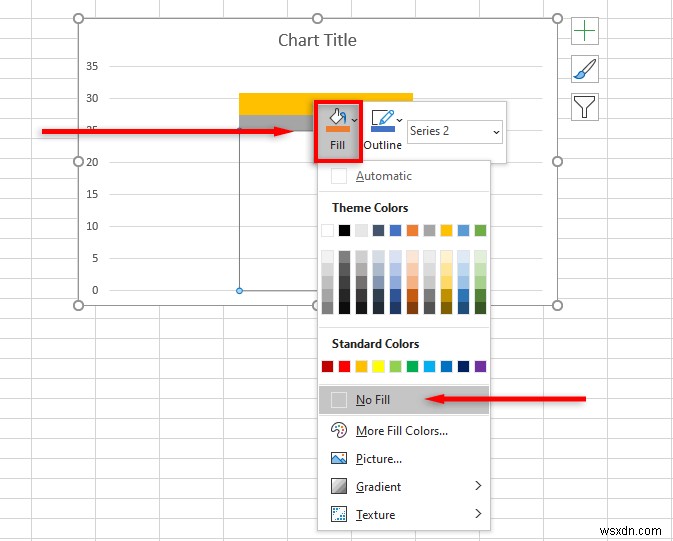

「ボックス 1 – 非表示」を表すグラフの部分を右クリックし、[塗りつぶし] をクリックして、[塗りつぶしなし] をクリックします。

上ヒゲを追加するには:

<オル>

上部のボックスをクリックして、[チャート デザイン] タブを選択します。

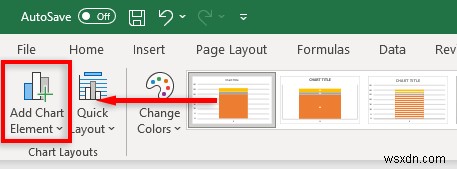

「グラフ要素の追加」をクリックします。

<オル>

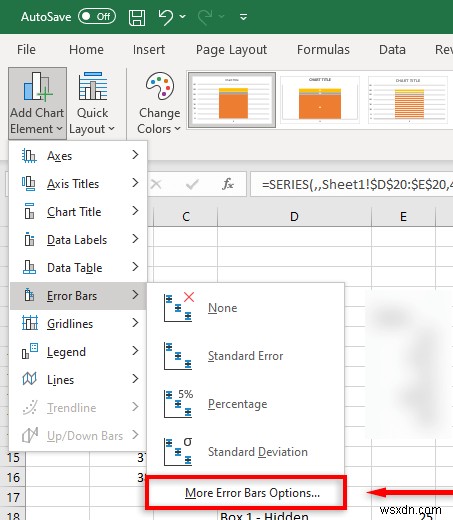

[誤差範囲]> [その他の誤差範囲オプション] をクリックします。

<オル>

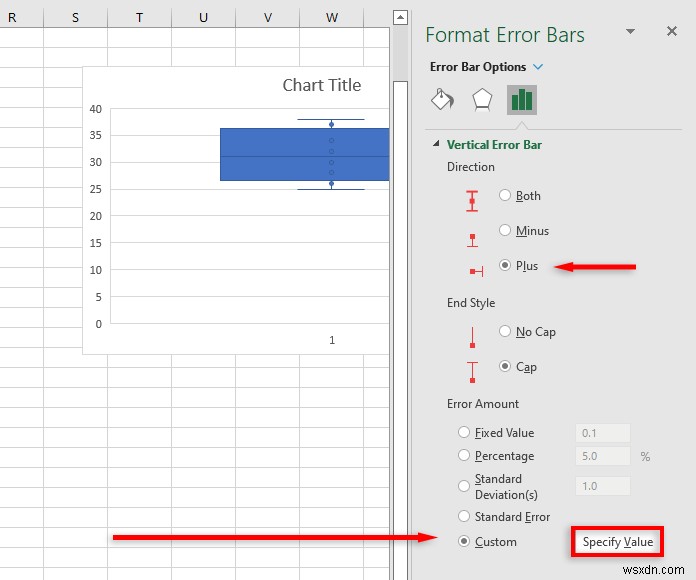

「方向」で「プラス」をクリックします。 [エラー量] で [カスタム]> [値の指定] をクリックします。

<オル>

正の誤差値を、ウィスカー トップに対して計算した値に置き換えます。

下のひげを追加するには:

<オル>

非表示のボックスをクリックします。

[グラフのデザイン] タブで、[グラフ要素の追加] を選択します。

[誤差範囲]> [その他の誤差範囲オプション] をクリックします。

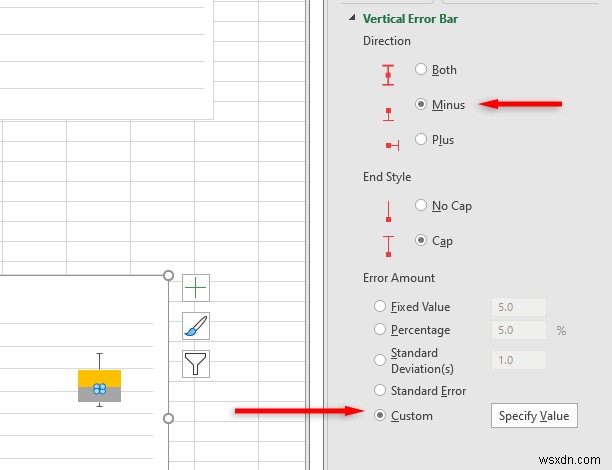

[方向] で [マイナス] をクリックし、[エラー量] で [カスタム]> [値の指定] をクリックします。

<オル>

ダイアログ ボックスで、[負のエラー値] を、[ひげの底] に対して計算した値に置き換えます。

これで、データ セットの基本的な箱ひげ図が完成しました。平均線や点を追加したり、色を変更したり、グラフのスタイルを変更したりすることで、これをさらにカスタマイズできます。

統計分析がかつてないほど簡単になりました

幸いなことに、プログラムのより強力な新しいバージョンにより、データの視覚化と分析がはるかに簡単になりました。このチュートリアルを使用すると、箱ひげ図の使用方法と、Excel ワークブックで箱ひげ図を設定する方法をしっかりと理解できるようになります。
