HP Pavilion DV6-3000修理ガイド|過熱とフタ閉じ不良を直すボトムケース交換の手順

今回お預かりしたのはHP Pavilion DV6ノートパソコンです。このマシンは慢性的な過熱に悩まされており、さらに最近になって左側面のボトムケース(底ケース)が破損してしまいました。その影響で、液晶フタがきちんと閉まらなくなっています。

ノートパソコンを修理するには

破損した原因がボトムケースにあるため、これを新品に交換します。ただし、このボトムケースはマザーボードやファン、ヒートシンク、液晶などすべての部品の下に位置しているため、作業は見た目以上に大変です。底カバーを交換するためには、ノートパソコンをほぼ完全に分解する覚悟が必要です。

まずはキーボードの取り外しから始めましょう。

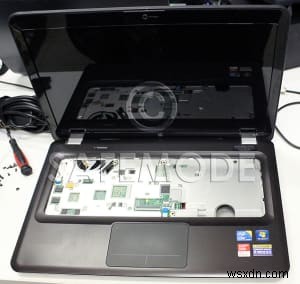

リボンケーブルを外してキーボードカバーを取り除く

画像の位置にあるリボンケーブル(フレックスケーブル)をすべて引き抜いたら、キーボードカバーを取り外します。

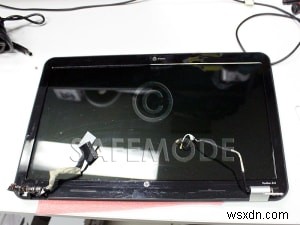

ディスプレイユニットを分離する

液晶ディスプレイパネルはボトムケースに固定されているため、ここでディスプレイユニットも本体から切り離す必要があります。

マザーボードを取り出す

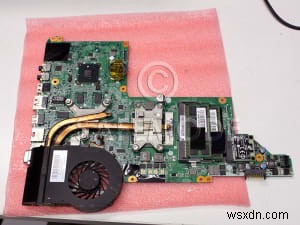

ここまでの作業で、残るのはボトムケースに載った状態のマザーボードだけです。次にマザーボードを取り外します。

過熱の原因はファンとヒートシンクの埃詰まり

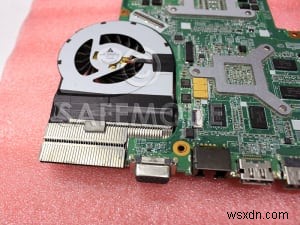

マザーボードを外すと、ファンとヒートシンクが現れます。ここを見れば、なぜボトムケースが破損したのか、そしてなぜ過熱していたのかが一目瞭然です。まずファンとヒートシンクを基板から取り外し、続いてファンをヒートシンクから分離させます。

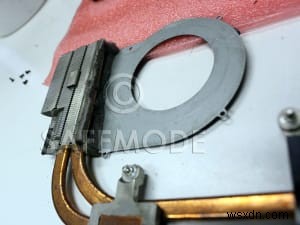

ヒートシンクの放熱フィンはホコリで完全に塞がれています。熱が外へ逃げる隙間がないため、このHP DV6の過熱問題を引き起こしていたのです。

清掃と再発防止対策

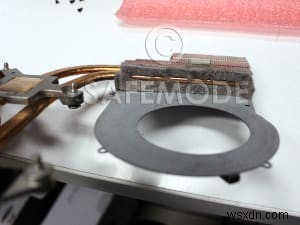

ブラシ・エアダスター・クリーニングオイルを使って、ヒートシンクとファンを入念に掃除します。これで過熱問題は解消できます。

さらに効果を高めるために、電気用絶縁テープ(ビニルテープ)をヒートシンクとファンの隙間に巻き付け、ホコリが再び入り込むのを防ぎます。こうしておけば、同じトラブルの再発リスクを大幅に減らせます。

ボトムケースの交換へ

清掃が完了したら、いよいよボトムケースの交換です。まず破損した旧ケースを確認してみましょう。

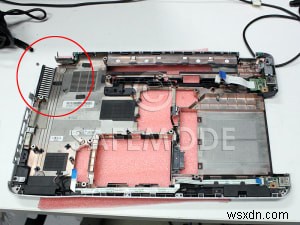

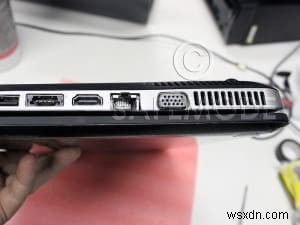

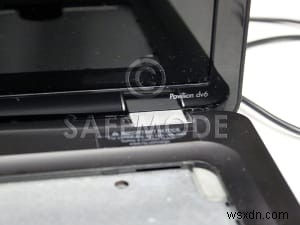

ボトムカバーの左側が破損しているため、液晶パネルを支えられなくなり、結果としてフタが閉まらないという症状につながっていました。

小物部品を新しいケースへ移設する

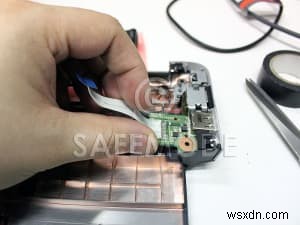

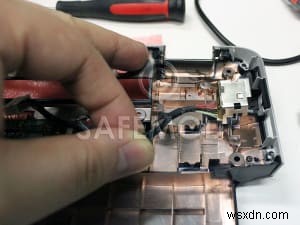

古いボトムケースから、残っている部品類も必ず取り外してください。USBポート、リボンケーブル、DC電源ジャックなどが含まれます。これらの小さな部品は、新しいボトムカバーへ移植する必要があります。

組み立て直し

部品の移設が終わったら、新しいボトムカバーを用意し、このガイドの手順とは逆の順序で組み立てていきます。

分解時点で構造をすでに把握しているため、組み立ての方がスムーズに進むはずです。

修理完了後の状態

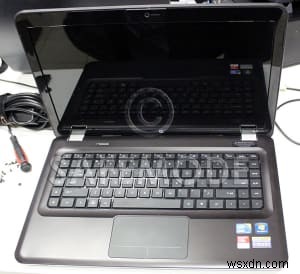

新しいボトムケースを装着することで、ノートパソコンは再び正常にフタを閉じられるようになりました。

また、ホコリの清掃によって過熱問題も根本的に解決しています。
