マザーボード故障の隠れた複雑さ――診断と修理が難しい理由を徹底解説

コンピュータを生き物にたとえるなら、マザーボードは全身をつなぐ「神経中枢」に相当します。CPU(プロセッサ)、ストレージ、グラフィックボードなど、あらゆるパーツがこの基板を介して接続され、情報や信号のやり取りが行われています。そしてコンピュータの「脳」であるCPUは、マザーボードを通じて届いた情報をもとに、次に何をすべきかを判断するのです。

そのため、マザーボードが故障すると、接続されている他のパーツにも支障が波及し、コンピュータ全体の性能が損なわれます。神経中枢が止まれば、脳も正常に機能できず、システムの残りの部分へ信号を送ることができなくなります。

マザーボードの故障は、多くの場合、コンピュータの突然の動作停止として現れます。しかも、テストと修理が非常に厄介なことでも知られています。特にノートパソコンの場合、マザーボードに不具合が見つかれば、CPUごと基板全体を交換しなければならないことも少なくありません。故障の原因は、過熱による損傷やコンデンサの破損など、さまざまです。

とはいえ、マザーボードの故障を疑う段階では、まず徹底的にテストを行い、診断を確定することが重要です。テストの結果、本当にマザーボードが原因だと判明することもありますが、逆にマザーボードは無事で、別のハードウェアにこそ問題があると分かるケースもあります。

マザーボードのテスト方法を解説する前に、まずは故障の一般的な原因と、予防策について見ていきましょう。原因を理解しておくことで、適切な解決策を見つけやすくなります。

マザーボードとは?

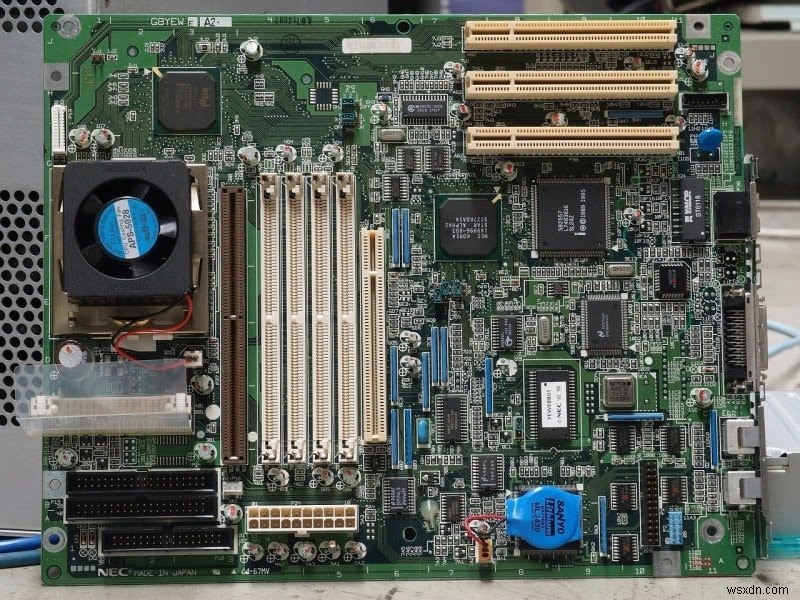

マザーボード(Apple製品では「ロジックボード」と呼ばれます)は、コンピュータの中核をなす部品です。システムのすべてのコンポーネントが接続される回路基板であり、入出力システムとして、コンピュータ内部のあらゆるやり取りがここで行われます。マザーボードはモデルごとにフォームファクター(形状規格)や各パーツの配置位置などが異なるため、互換性には注意が必要です。

コンピュータを動かす三大要素は、プロセッサ(CPU)、ストレージ(HDD/SSDとRAM)、そしてマザーボードです。この3つが連携して初めて、快適な computing 環境が実現します。

CPUやストレージに加え、キーボードやグラフィックボードなどのパーツも、すべてマザーボード経由で接続されます。CPUが各パーツの協調動作を制御し、マザーボードがその情報を各コンポーネントへ伝達します。つまり、マザーボードがなければパーツ同士が連携できず、何ひとつ動作しなくなってしまうのです。

マザーボードが故障すると何が起こるのか

マザーボードが故障すると、コンポーネント同士が通信できなくなります。その結果、予期せぬシステムクラッシュや、完全な起動不能に陥るのが一般的です。さらに厄介なのは、早期の警告サインがほとんど現れない点です。マザーボードが正常に動作しなくなると、システムは突然停止します。できることは、問題の真の原因を突き止め、適切な修理につなげることだけです。

マザーボード故障の主な原因

過熱(オーバーヒート)

マザーボードを含むすべてのパーツは、適切に冷却されてこそ正常に動作します。CPUやグラフィックボードは大量の熱を発生させるため、この熱を放散できないと、マザーボードに深刻なダメージが蓄積していきます。冷却システムは温度を適正範囲に保ち、過熱による二次被害を防ぐ役割を担っています。

したがって、冷却システムが正常に機能しなくなると、マザーボードは過熱のリスクに直接さらされます。冷却ファンの故障や、蓄積したホコリによる熱こもりが原因となり、接続端子や基板の一部が変形することもあります。

液体の侵入

ノートパソコンのそばでお茶を飲むのは危険です。

ノートパソコンの上に飲み物をこぼしてしまうのは、現代人にとって最悪の悪夢の一つでしょう。液体をこぼすと他のパーツも被害を受けますが、真っ先にダメージを受けるのがマザーボードです。液体は基板上の複雑な接続ポイントに深刻な損傷を与え、やがて完全な故障につながります。

万一こぼしてしまった場合は、まず何よりもノートパソコンを電源から切り離してください。ドライヤーで乾かすといった素人判断の処置は、かえって追加の損傷を招くので絶対に避けましょう。

自然な経年劣化

ノートパソコンは一般に長期間使用できますが、いずれどこかのパーツが寿命を迎えます。長年の使用はマザーボードの状態にも影響しますが、実際にいつ故障するかを予測するのはほぼ不可能です。ただし、他のパーツの寿命を考えれば、長期使用によってマザーボードが故障する可能性は十分にあります。

マザーボードを故障から守るには

通気口をふさがない

ファンは通気口が確保されてこそ、適切な空気の流れを作れます。布の上にノートパソコンを置いて使ったり、通気口を塞いだまま使ったりすると、熱がこもりやすくなります。通気口を清潔に保ち、空気の流れを妨げるホコリを取り除くことが、適切な冷却への第一歩です。

ホコリを除去する

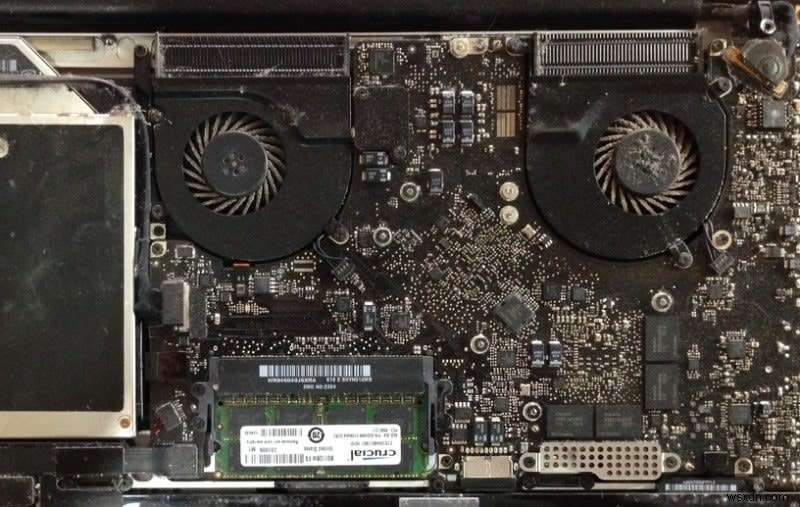

掃除が必要なファン。

どんな状況でも、ホコリは好ましい存在ではありません。コンピュータ内部に溜まったホコリは熱を閉じ込め、ファンに余計な負担をかけます。その負荷にファンが耐えられなくなることもあるのです。

ただし、あまり神経質になる必要はありません。頻繁な掃除は不要で、ノートパソコンでもデスクトップでも、年1回程度のクリーニングで過剰なホコリの蓄積は防げます。

冷却システムの状態を確認する

効率的な冷却システムがあれば、コンピュータは適正な温度で安定動作します。常に高温で稼働しているノートパソコンやデスクトップは、ファンが熱を追い切れていないサインかもしれません。

内蔵のシステム診断ツールや起動前診断(pre-boot diagnostics)を使えば、冷却システムの状態をチェックできます。定期的な診断で、すべてをベストな状態に保ちましょう。

マザーボード故障のテスト方法

残念ながら、マザーボードはテストと修理が最も難しいパーツの一つです。マザーボードの故障を直接特定できる専用のテストは存在せず、他のハードウェアの問題を一つずつ排除していく「消去法」が唯一の手段となります。少し探偵気分で調査すれば、ハードウェアトラブルの元凶がマザーボードなのかどうかを見極められるでしょう。

テスト前の確認事項

コンピュータの状態によって、飛ばせるステップと必要なステップがあります。具体的には、コンピュータがPOSTを通過するかどうか、またGPUやRAMがマザーボードに内蔵されているかどうかがポイントです。

POST(電源投入時自己診断)とは

POST(Power-On Self Test)は、起動前にすべてが正常かどうかをコンピュータ自身がチェックする仕組みです。POSTを通過できれば起動処理が続き、ロゴ画面が表示されます。逆にPOSTを通過できない場合、コンピュータはまったく起動しません。

POSTを通過した場合は、HDD・RAM・GPUのテストが必要です。通過しなかった場合は、RAMとGPUのみをテストします。

内蔵コンポーネントの有無

近年のノートパソコンの多くはGPUがマザーボードに内蔵されており、RAMチップが内蔵されているモデルもあります。内蔵コンポーネントに不具合が見つかった場合、マザーボード自体も故障している可能性が極めて高いといえます。

それでは、他のハードウェアを排除していくことで、マザーボード故障の診断を始めましょう。

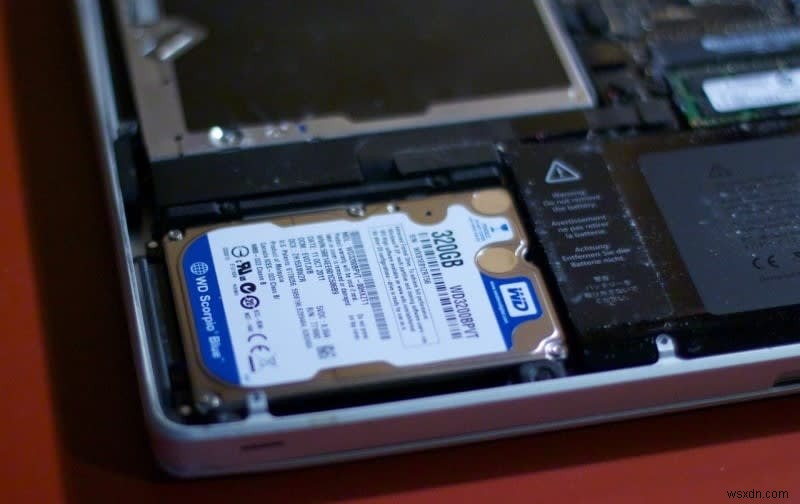

HDD(ストレージ)のテスト

POSTを通過している場合は、まずHDDのテストを実行します。起動時にロゴ画面が表示されたタイミングで、メーカー固有のキーを押すと診断ツールが起動します。HPは「Esc」、Dellは「F12」、Lenovoは「Enter」、Appleは「D」です。必ず自分の機種に合ったキーを使用してください。

起動時診断はハードウェア各部を検査し、問題を検出します。HDDだけでなく、他のコンポーネントの潜在的な不具合も発見できます。

Windowsが正常に起動する場合は、chkdskコマンドや専用のHDD解析ソフトを利用できます。Macユーザーなら、ディスクユーティリティのFirst Aidや、Mac向けの専用解析ソフトが使えます。

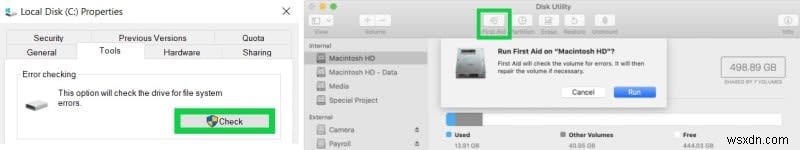

chkdsk / First Aid

chkdskとFirst Aidはどちらも、修復を試みたり、不良セクタをスキップ対象としてマークしたりできます。たとえHDDが現在のトラブルの原因でなくても、これらのディスクチェックツールはディスクの早期故障を防ぐのに役立ちます。定期的なディスクチェックを習慣にするのも良いアイデアです。

専用のHDD解析ソフト

Windows用のSeaToolsやMac用のWD Drive Utilitiesといったソフトは、HDDに対してクイックテストや拡張テストを実行できます。これらの無料ツールは、HDD上の問題を診断し、修復を試みることも可能です。

この方法を使うには、SATA-USB変換ケースを介してHDDを別のデスクトップPCに接続します。ケースが独立した電源でHDDに給電するため、ドライブを隔離した状態で徹底的なテストが行えます。

HDDが正常であれば容疑者リストから外し、次のコンポーネントへ進みましょう。もしHDDに問題が見つかった場合は、HDDのテスト・修理ガイド(Dell、HP、Appleのノート/デスクトップ向け)も参考にしてください。

RAM(メモリ)のテスト

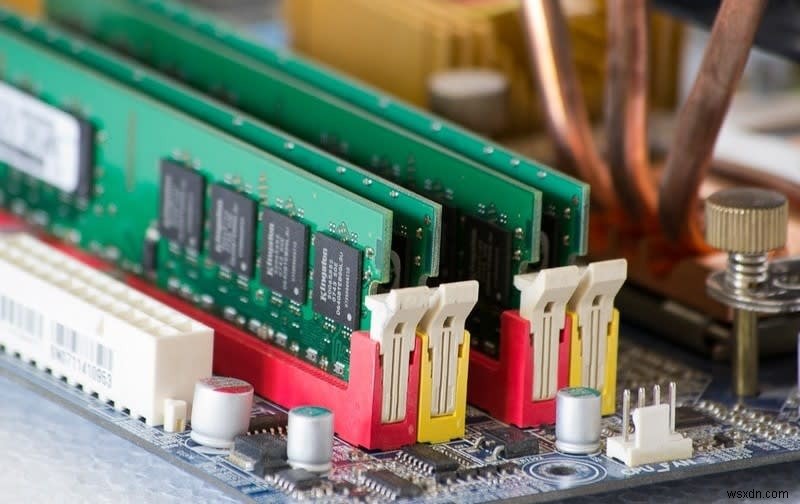

RAMには2つの形態があります。マザーボードに装着するスティック型(着脱式)と、マザーボードに直付けされた内蔵チップ型です。ノートパソコンかデスクトップか、機種によってテスト方法が異なります。

デスクトップ(Windows機およびiMac/Mac mini)の場合、RAMは取り外してテストできます。Windowsノートの多くもRAMは着脱式です。一方、2012年以降のAppleノートパソコンの多くは、RAMチップがマザーボードに内蔵されています。自分の機種のRAMが着脱式か内蔵かは、スペック表で確認するか、本体を開けて目視で確かめられます。

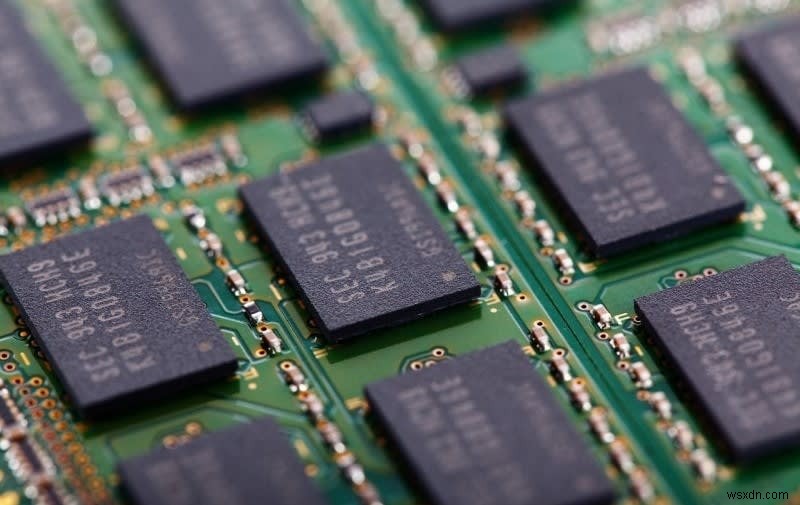

マザーボードに内蔵されたRAMの外観。

POSTを通過する場合のRAMテスト

着脱式・内蔵を問わず、POSTを通過するコンピュータであれば起動時診断でRAMをテストできます。Windowsが正常に起動するなら、MemTest86などのRAMテストソフトを実行するのも有効です。どちらの方法でも、メモリの潜在的な問題を発見できます。

RAMに問題がなければ、次のコンポーネントのテストへ進みます。内蔵RAMに問題が見つかった場合は、マザーボード故障と結論づけられます。内蔵RAMはマザーボードの一部だからです。

POSTを通過しない場合のRAMテスト

まったくPOSTしない場合は、予備のRAMスティックを使ってテストします。別のRAMに差し替えても症状が変わらないかを確認するのです。別のRAMでPOSTを通過すればRAM故障が確定します。それでもPOSTしない場合は、マザーボードの問題が疑われます。なお、内蔵RAMの場合はこの方法は使えません。

GPU(グラフィック)のテスト

現在、ほとんどのノートパソコンとApple製デスクトップMacでは、ビデオカード(GPU)がマザーボードに内蔵されています。一方、Windowsデスクトップは独立したグラフィックカードを搭載していることが多いです。

GPUがマザーボードに内蔵されており、かつコンピュータがPOSTしない場合、テストする手段はありません。POSTを通過し、かつ内蔵GPUに問題が見つかった場合は、マザーボードに問題があると判断できます。

GPUのテスト方法

ビデオカードのテストには、起動時診断やFurMark(Geeks 3D)などの解析ソフトを利用できます。これはノートパソコンやデスクトップが正常に起動する場合の方法です。

POSTしない場合にビデオカードをテストできる唯一のケースは、GPUがマザーボードと独立している場合です。GPUを取り外し、別のデスクトップPCに装着してテストしましょう。

以下の2つの結果が出れば、マザーボード故障と結論づけられます。①マザーボード以外のすべてのコンポーネントが診断テストに合格した、②マザーボードに内蔵されたコンポーネントに不具合が見つかった。これで、修理ソリューションを検討する段階に入れます。

故障したマザーボードの交換

マザーボードの故障が確定したら、交換品が必要になります。

交換用マザーボードの選び方

マザーボードは高度に複雑なハードウェアで、特定のモデルは特定のコンピュータにしか適合しません。フォームファクターと構成の関係上、「より良いマザーボードへアップグレード」というわけにはいきません。マザーボードは基本的に、システムのための回路基板として同じ役割を果たすため、故障したものと同一モデルを購入するのが賢明です。

マザーボードの型番はデバイスのスペック情報から確認でき、その型番をもとに店頭やオンラインで同一モデルを探せます。Apple、HP、Dell、Lenovoといった大手ブランドには汎用的なパーツ番号があるため、オンラインでの検索も容易です。一方、AcerやAsusのように固有のパーツ番号がないブランドの場合は、少し根気よく探す必要があります。

自分でマザーボードを交換できる?

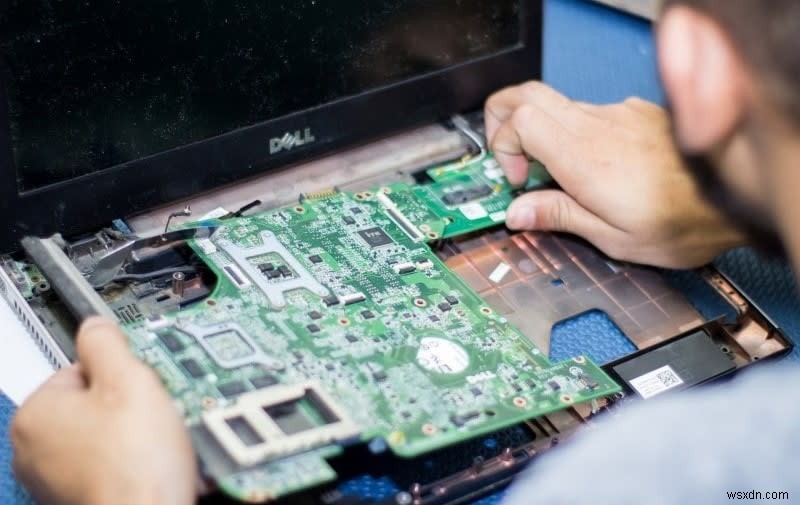

技術に自信がある人にとって、マザーボードのDIY交換は選択肢になり得ます。しかし、マザーボード交換はコンピュータ修理の中でも最も難易度の高い作業の一つで、DIYにはかなりの覚悟が必要です。これは経験豊富なプロの技術者にとっても同じです。

マザーボードは精緻なパーツと接続ポイントの集まりであるため、この修理ではコンピュータ内部のすべてを取り外し、再び組み戻す必要があります。こうした高難度の修理は、成功率が70〜80%程度にとどまるのが現実です。DIYに情熱があっても、この作業だけはプロの手に委ねることをおすすめします。

それでもDIYに挑戦したい方は、オンラインでマザーボード交換のガイドを探してみてください。人気技術サイトiFixitでは機種別の修理ガイドが公開されており、きっと自分に合ったガイドが見つかるはずです👍

プロによる修理サービス

こんな手間をかけたくない方は、プロに任せましょう。必要な工具が揃っていなかったり、すべての手順を踏む時間がなかったりするのは当然です。そこで活躍するのがプロの修理技術者です。ただし、テストと修理の流れをある程度理解しておくこと自体は、依然として有益です。

保証期間中またはアクシデントケア(保険)に加入しているなら、正規サービスセンターで専門的なサポートと修理を、場合によっては無料で受けられます。持ち込む前に、まず保証状況を確認しておきましょう。保証が切れていても、有料でサポートを受けられる場合があります。それが無理なら、サードパーティの修理業者が唯一の選択肢です。2012年以前のApple製品をお使いの方も、Appleがサポートを提供しない可能性が高いため、サードパーティ修理への相談が必要になります。
