コンピューターのマザーボードのパーツとその機能の説明 (2022 年更新)

コンピューターのマザーボード また、プリント回路基板はコンピュータの基盤であり、電力を割り当て、CPU、RAM、およびその他すべてのコンピュータ ハードウェア コンポーネントとの通信を可能にします。特定のタイプのプロセッサとメモリで動作するように設計された、複数のタイプのマザーボードがあります。また、コンピュータの機能に不可欠なほぼすべての主要コンポーネント (CPU、メモリ、拡張スロットなど) がマザーボードに取り付けられています。この投稿では、さまざまな コンピューターのマザーボードのパーツとその機能について学びます

コンピュータのマザーボードの部品 (説明済み)

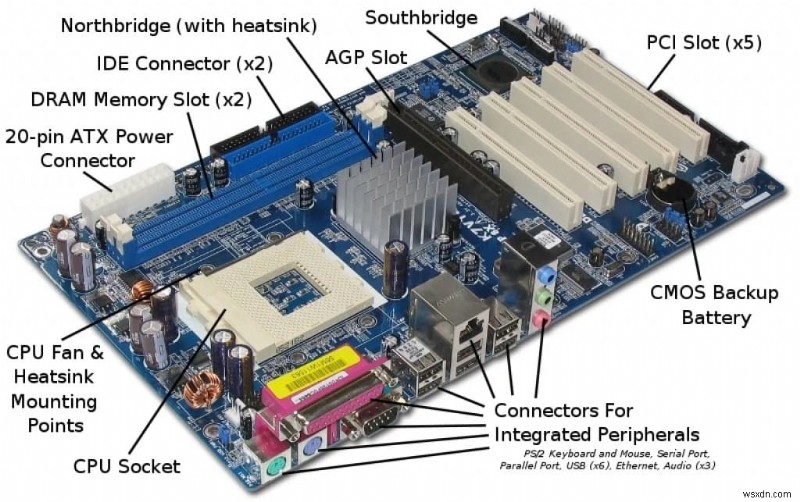

デスクトップ コンピューターを開いてマザーボードを取り出すと、おそらくさまざまなパーツのすべてについてかなり混乱するでしょう。お使いのコンピューターのメーカーとモデルによっては、このように表示される場合があります。

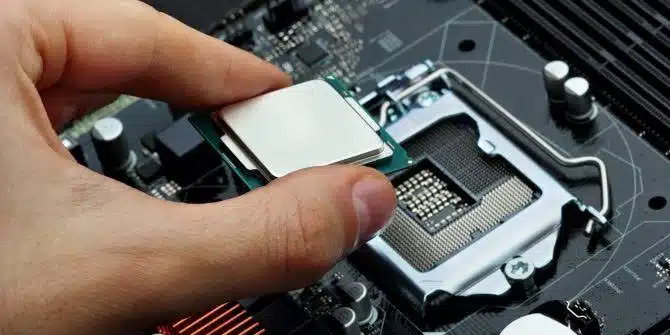

マザーボードの CPU ソケット

CPU 中央処理装置は、コンピュータの最も重要な部分です。また、プログラム命令のフェッチ、デコード、実行、および数学的および論理的計算の実行を担当するコンピューターの頭脳とも呼ばれます。 CPU ソケットは、CPU（プロセッサ）が取り付けられている場所です。

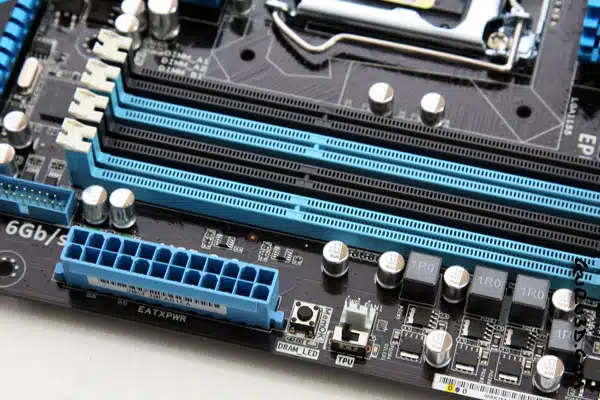

マザーボードのメモリ スロット

RAM (ランダム アクセス メモリ) はコンピューター メモリとも呼ばれ、コンピューターのもう 1 つの重要な部分です。動的データを一時的に保存して作業中にコンピューターのパフォーマンスを向上させる揮発性であり、電源を切ると内容が失われます。さて、メモリ スロットは、RAM を挿入する場所です。ほとんどのコンピューターのマザーボードには 2 ～ 4 個のメモリ スロットがあり、コンピューターで使用される RAM の種類が決まります。また、最も一般的な RAM のタイプは、デスクトップ コンピューター用の SDRAM と DDR、およびラップトップ コンピューター用の SODIMM であり、それぞれにさまざまなタイプと速度があります。

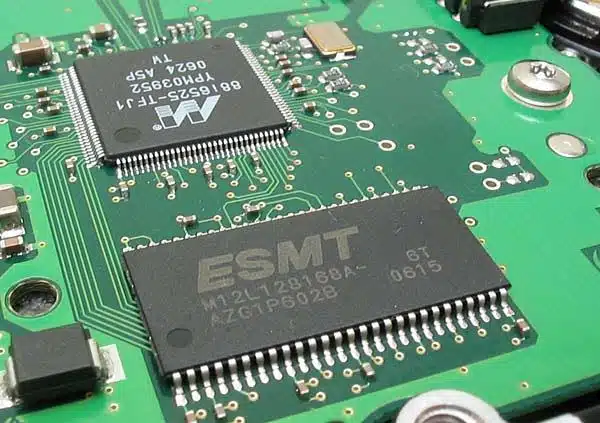

基本入出力システム (BIOS)

BIOS は Basic Input/Output System の略で、マザーボードのすべての情報と設定が保存される場所です。また、BIOS モードを介してアクセス、更新、および変更できます。 BIOS は基本的に、システム内のコンピューター ハードウェアとソフトウェア間のリンクです。 BIOS は ROM チップに保存されます。これは、コンピュータに電力が供給されていない場合でも ROM が情報を保持し、起動ルーチン (ブート プロセス) でシステムをチェックアウトしてハードウェアを実行する準備をするために使用されるためです。

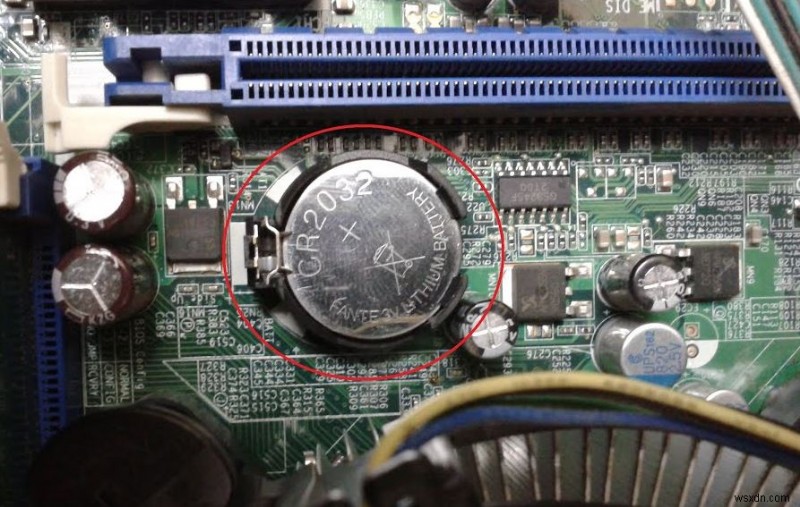

CMOS バッテリー

相補型金属酸化膜半導体は、システム全体がシャットダウンされたときにすべての情報をそのまま維持する責任があるのは CMOS バッテリーであることも知っています。また、すべてのマザーボードには、PC の電源がオフの場合でもバッテリー (CMOS バッテリーとして知られている) によって維持される CMOS 用の小さな個別のブロックが含まれています。これにより、PC の電源が入っているときの再構成が防止されます。ここでも、CMOS バッテリーは取り外し可能であり、更新に失敗した後、または RAM をその能力を超えてオーバークロックした場合に BIOS をリセットするために取り外すことができます。

コンピュータのキャッシュ メモリ

キャッシュ メモリは、RAM と CPU 間のバッファとして機能する高速メモリ (RAM) の小さなブロックです。頻繁に要求されるデータと命令を保持するため、要求に応じてプロセッサがすぐに利用できます。

ほとんどの CPU には、レベル 1 またはプライマリ キャッシュ メモリと呼ばれるプロセッサに組み込まれた内部キャッシュ メモリがあります。これは、レベル 2 または二次キャッシュであるマザーボードに取り付けられた外部キャッシュ メモリによって補完できます。

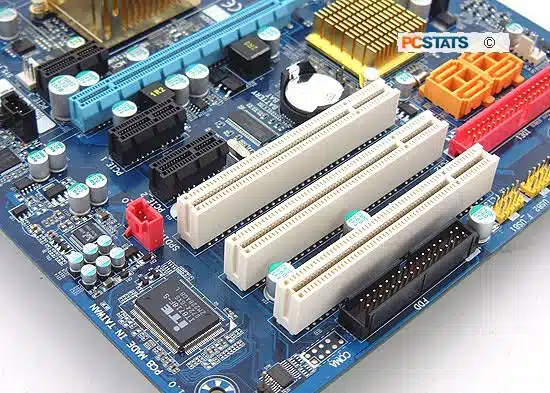

PCI スロット – 拡張バス

PCI は Peripheral Component Interconnect の略で、拡張バスは CPU から周辺機器への入出力経路です。これらは、グラフィックス カード、サウンド カード、LAN カードなどの拡張カード、またはその他の機能するコンピューター部品を挿入できるスロットです。 PCI は、PC やその他のハードウェア プラットフォームで最も一般的な拡張バスです。バスは、データ、メモリ アドレス、電源、および制御信号などの信号をコンポーネントからコンポーネントへ伝送します。他のタイプのバスには、ISA と EISA があります。

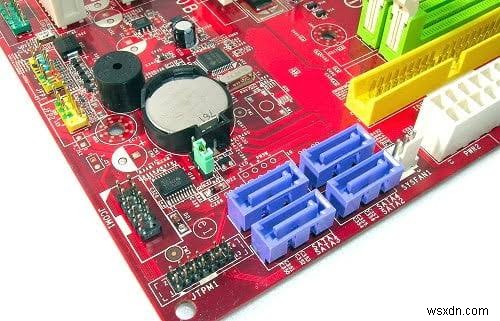

IDE または SATA

古いコンピューターのマザーボードでは、Integrated Drive Electronics (IDE) スロットが見つかりました。これらは、マザーボードをハード ドライブや CD-ROM/DVD ドライブなどのストレージ デバイスに接続するための標準インターフェイスです。しかし現在、最新のマザーボードは SATA テクノロジーを利用しています。シリアル アドバンスト テクノロジー アタッチメント (シリアル ATA、SATA、または S-ATA) は、ホスト バス アダプター (ディスク ドライブ コントローラー) を光学ドライブやハード ドライブなどの大容量記憶装置に接続するために使用されるコンピューター バス インターフェイスです。

コンピューターのチップセット

チップセットは、PC の主要コンポーネントとの間のデータの流れを調整する小さな回路のグループです。これらの主要コンポーネントには、CPU 自体、メイン メモリ、2 次キャッシュ、およびバス上に配置されたデバイスが含まれます。チップセットは、IDE チャネルに接続されたハードディスクやその他のデバイスとの間のデータ フローも制御します。

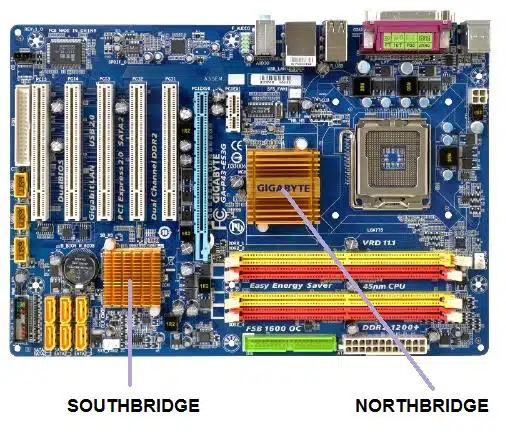

コンピュータには 2 つの主要なチップセットがあります:

<オール>

NorthBridge (メモリ コントローラとも呼ばれます) は、プロセッサと RAM 間の転送を制御する役割を担っています。このため、物理的にプロセッサの近くに配置されています。グラフィックおよびメモリ コントローラ ハブの GMCH と呼ばれることもあります。

SouthBridge (入力/出力コントローラーまたは拡張コントローラーとも呼ばれる) は、USB、オーディオ、シリアル、システム BIOS、ISA バス、割り込みコントローラー、IDE チャネルなどの低速の周辺機器間の通信を処理します。 ICH (I/O Controller Hub) とも呼ばれます。 「ブリッジ」という用語は、通常、2 つのバスを接続するコンポーネントを指すために使用されます。

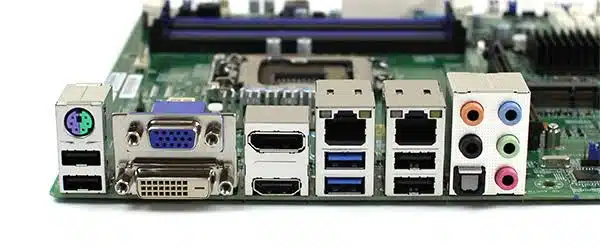

マザーボードの入出力ポート

これらのポートはコンピューターの背面にあり、多くの場合色分けされています。

• マイク - ピンクの 3.5 mm ジャック ポート
• スピーカーとヘッドフォン / ヘッドセット / イヤフォン - 太字の緑色の 3.5 mm ジャック ポート
• モニター - 古いマザーボードには背面に青色の VGA ポートが装備されていますが、新しいマザーボードでは HDMI と黒または白の DVI ポートが標準で使用されています
• イーサネット ネットワーク ケーブル - 無色のポート
• キーボードとマウス - PS/2 ポート (キーボード - 紫、マウス - 緑)
• USB デバイス - USB 2.0 カラーレス ポート。 USB 3.0/3.1 ソリッド ブルー ポート (はい、VGA ポートは似たような色ですが、これは VGA がいかに時代遅れであるかを示しているだけです)
• 最新のマザーボードの中には、USB C タイプの接続を備えているものがあります

CPU ファン – コンピュータ プロセッサの上にあるファン。プロセッサから熱風を引き出して吹き飛ばし、プロセッサを涼しく保つのに役立ちます。電源ファン – 電源内部にあるファン。

プロのヒント:コンピュータを起動すると、ビープ コードが聞こえる場合があります。ビープ コードは、最初の電源投入時にコンピュータが実行する短い診断テスト シーケンス (Power-On-Self-テストまたは POST)。コンピュータの電源を入れると、RAM、プロセッサ、キーボード、ドライブなどの主要なデバイスをテストする必要があります。いずれかのデバイスに障害がある場合は、どのデバイスに問題があるかを示すビープ音が鳴ります。

マザーボードの部品とその機能を説明するビデオ
