障害のあるマウススイッチを交換するための詳細ガイド

最近、ハイエンドのゲーミングマウスは通常よりもはるかに高い割合で誤動作しています。ゲームやハードウェアのフォーラムを閲覧すると、ゲーミングマウスの時期尚早な問題を報告する投稿が少なくともいくつかあるはずです。

これらのユーザーアカウントで言及されている問題は常に同じであり、スイッチの停止またはダブルクリックで構成されています。欠陥のあるマイクロスイッチの圧倒的多数もオムロンによって製造されているようです。さらに悪いことに、オムロンは一般的に、ほぼすべてのハイエンドゲーミングマウス企業に好まれるマイクロスイッチサプライヤーです。

品質管理が不十分な明確な事例

これらのフォーラムレポートは、ハードウェアの故障率の許容可能なマージンを増幅する少数派の声である可能性があると主張することもできますが、今年だけで2匹の新しいマウスで同じ品質保証（QA）の問題に個人的に遭遇しました。

次に、ゲーミングマウスメーカーのZowieは、多くのユーザーがOmronスイッチでの時期尚早のダブルクリックを報告したため、ゲーミングマウスのほぼ全範囲を思い出さなければならなかったという事実があります。それ以来、同社は問題のあるオムロン部品の交換を中国のマイクロスイッチメーカーであるHuanoに依存してきました。

オムロンを廃止したメーカーはZowieだけではありません。 Cooler Masterの新しいMM710超軽量マウスには、Huanoスイッチも付属しています。 Razerでさえ、代わりに社内の光スイッチを備えた主力のワイヤレスマウスを発売しました。一方、Omronスイッチをまだ使用しているブランドのRedditと公式サポートページ、特にLogitechには、同じダブルクリックの問題に関するユーザーレポートが殺到しています。

ダブルクリックパンデミック

あなたがこれらのQAの問題によって使用できなくなった保証対象外のマウスで立ち往生している多くのユーザーの一人である場合、このガイドは欠陥のあるマイクロスイッチを交換する方法を示します。このガイドでは、最も普及しているゲーミングマウスの1つであるRazerDeathAdderに取り組んでいます。また、他のほとんどのゲーミングマウスよりも分解が比較的複雑です。つまり、このマウスを取り除くことができれば、他のほとんどの人気のあるゲーミングマウスのサービスに問題はありません。

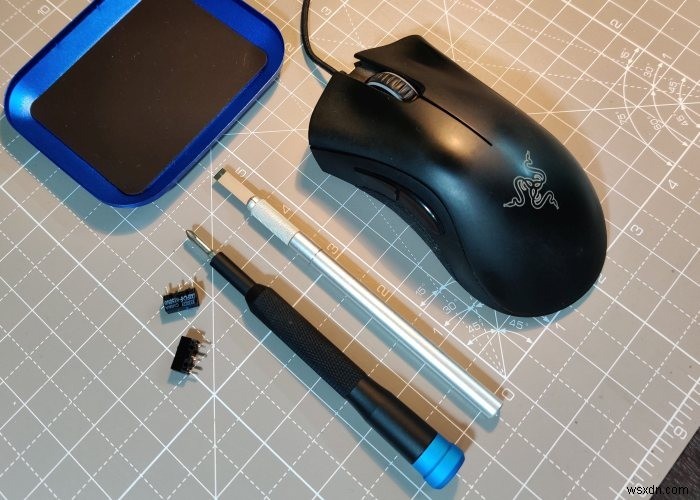

必要なもの

ドライバー/ハンマーに手を伸ばす前に、ほんの1分間待って、マウスを開いてみてください。今こそ、このプロジェクトに必要なものを検討する良い機会です。含まれているのは、推奨アイテムの関連するAmazonおよびAliExpressのリストへのハイパーリンクです。これらのツールと部品は、価値とパフォーマンスのバランスが取れるように選択されています。

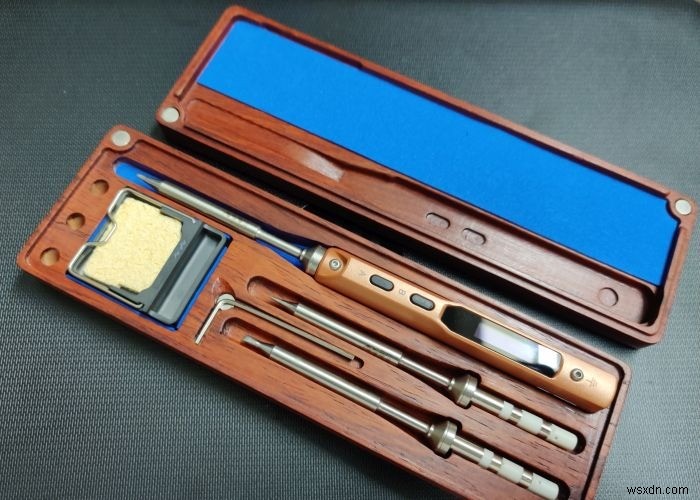

私たちが推奨するはんだ付け装置だけでも合計137ドルで、長期的には役立つ高品質のツールで構成されています。ただし、1回限りの修理に大金を費やしたくない場合は、同じ機器セットでわずか17ドルのこの便利なはんだ付けキットを購入できます。より安価なはんだ付けキットをお探しの場合は、4から8までのアイテムをスキップしてください。

1. PH0およびPH00サイズのチップ/ビット付きプラスドライバー
2. 先端が細いマイナスドライバーまたはX-ACTO/ホビーナイフ
3. 予備のクレジットカードまたはプラスチック製のスパッジャーツール
4. ピンセットまたはラジオペンチ
5. はんだごて
6. はんだ除去ポンプ（はんだ吸盤）
7. 67/33ロジンコアはんだ
8. はんだフラックス
9. イソプロピルアルコール
10. マスキングテープ
11. マウススケート/フィート（オプション）
12. 交換用マイクロスイッチ

交換用のマウスの足を購入しないことで数ドル節約できますが、X-ACTOナイフを廃止し、代わりにマイナスドライバーを使用して、マウスの足を損傷することなく慎重にこじ開けることができます。アドバイスがあれば、交換用のマイクロスイッチを選択するのはかなり簡単です。もう少し費用をかけて、MTBF定格が6000万クリックのこれらのKailhマイクロスイッチを購入してください。

5,000万回の作動に対応するHuanoスイッチを選択することで、数ドル節約できます。より軽いクリックを好む場合、またはその他の方法でオムロンの部品を主張する場合は、5,000万回の作動に対応するこれらのトップエンドのオムロンブルーマイクロスイッチが必要です。ただし、同じスイッチが主力のLogitechGProマウスで誤動作することも広く報告されていることに注意してください。

真ちゅう製のタックに取り掛かる

1.必要な工具と、できればネジや小さな部品を保持するための磁気トレイを使用して、職場の準備を整えます。

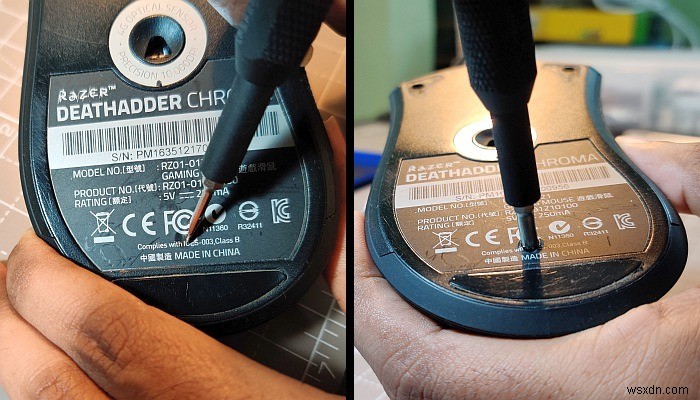

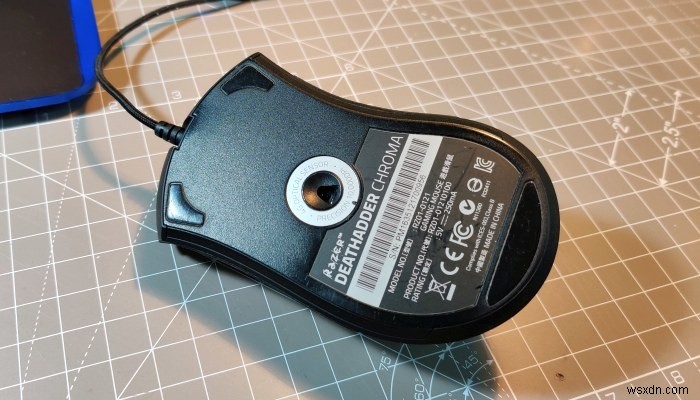

2.マウスを裏返して、下腹を露出させます。この特定のマウスでは、ネジは上部の2つのマウスの脚とコンプライアンスラベルの後ろに隠れています。これは一般的にすべてのマウスに当てはまります。メーカーは、マウスのセルフサービスを自分たちに明らかにしようと試みたいと考えています。とにかく私たちのマウスは保証対象外なので、それは私たちの場合は議論の余地があります。

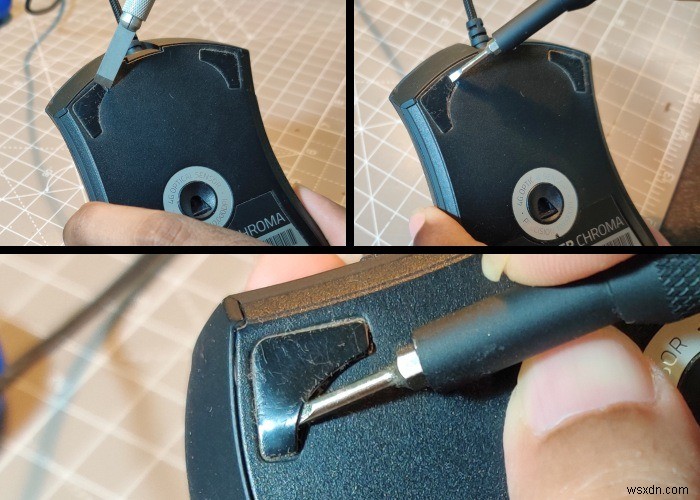

3. X-ACTOナイフを使用して足をきれいにこすり落とすか、または細いエッジのマイナスドライバーを使用して足を台無しにせずにこじ開けます。上部の小さな足の後ろに2本のネジが隠れます。プラスドライバー（PHOまたはナンバーゼロ）ドライバーでネジを緩めます。

4.最後のネジはコンプライアンスラベルの後ろに隠れています。ドライバーの先端を使って探します。ステッカーに圧力がかかっているのを感じると、それを見つけたことがわかります。右に押してシールを破り、最後のバリアを緩めます。

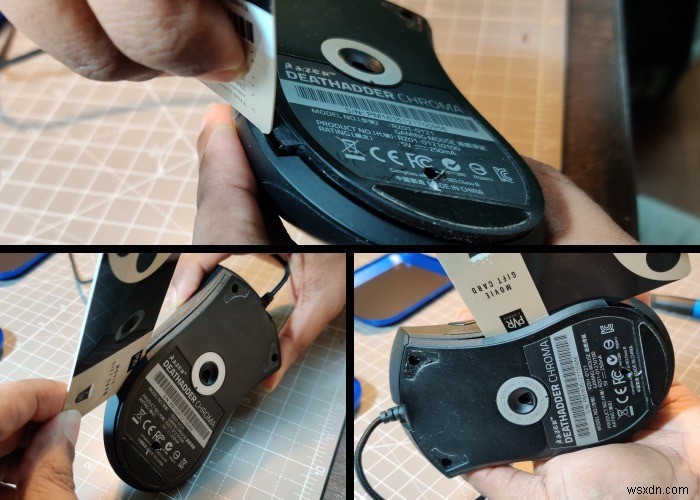

5.スパッジャーツールを使って少しこじ開けると、シェルを分離できるはずです。古いクレジットカードもピンチで機能します。

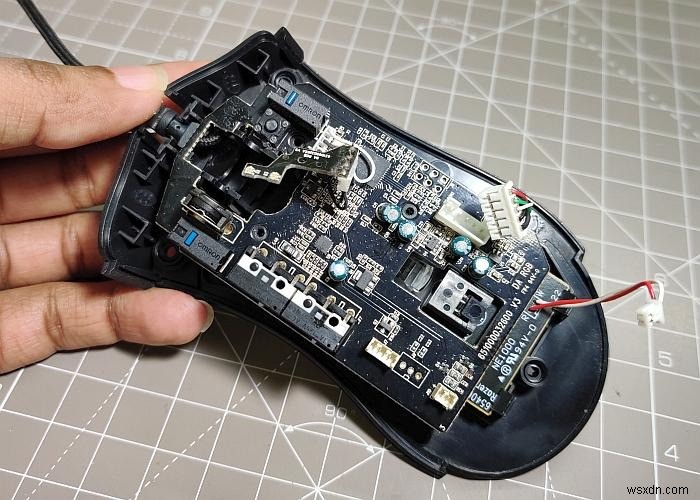

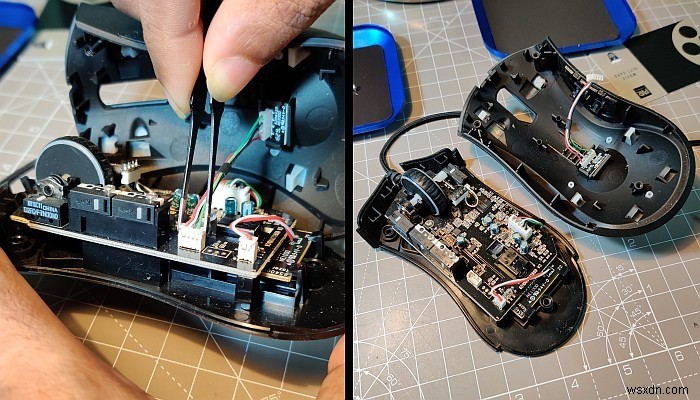

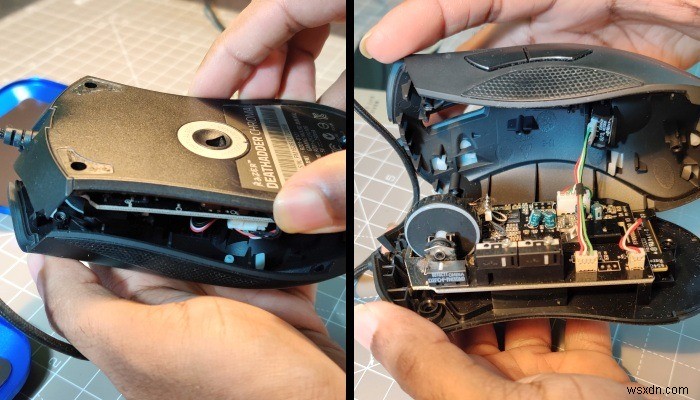

6.シェルの両方の半分をつかみ、ゆっくりと引き離しますが、まだ完全に動かさないでください。そうしないと、上部のRGB照明の原因となるケーブルが損傷する可能性があります。

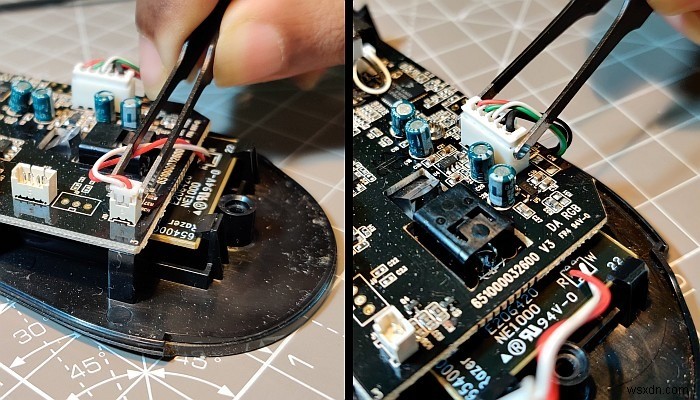

7.ピンセットを使用するか、できれば親指と人差し指を使用して、光センサーとRGB制御用のUSBケーブルとドーターボードに接続されている3つのJSTコネクタすべてを静かに緩めます。

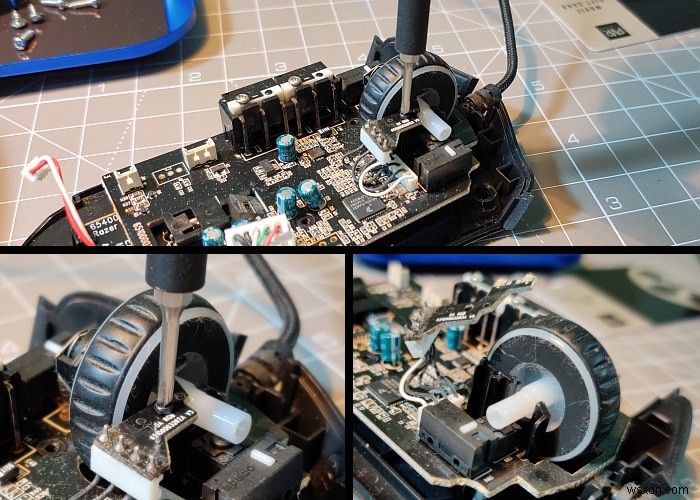

8.マウスホイールの光学センサーからPCBハウジングを取り外します。これにより、ホイール自体が解放されて取り外せるようになりますが、メインPCBを取り出す前にホイールを取り出すことはできません。

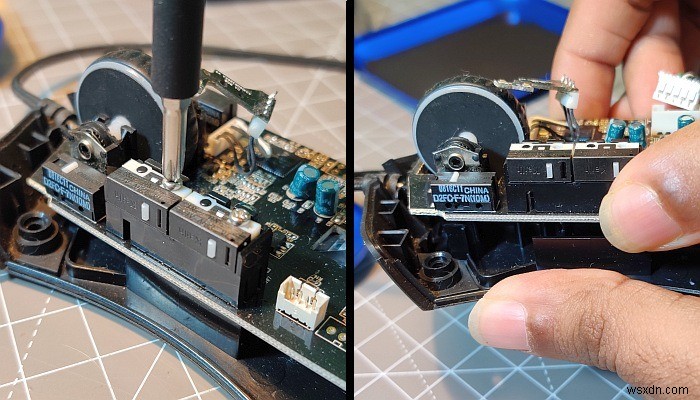

9. PCBを下部シャーシに固定する最後の2本のネジは、サイドボタンのマイクロスイッチを通過します。これらの2本のネジを外します。片方の手で下部シャーシをつかみ、もう一方の手でメインPCBをつかみながら、PCBを部分的に持ち上げます。

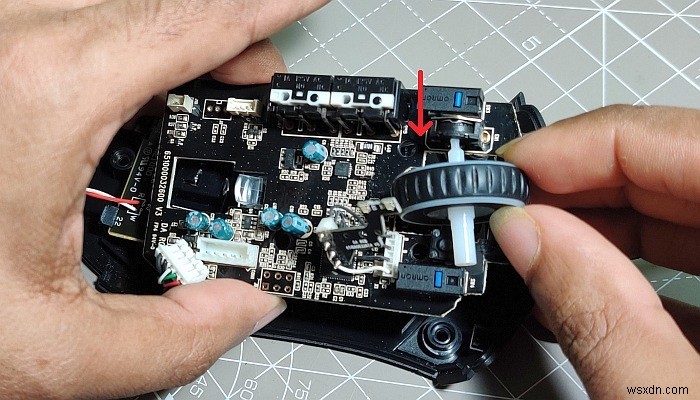

10. PCBと下部シャーシの間に十分なクリアランスがあるので、マウスホイールをハブからスライドさせて離すことができます。ハブはエンコーダとも呼ばれます。

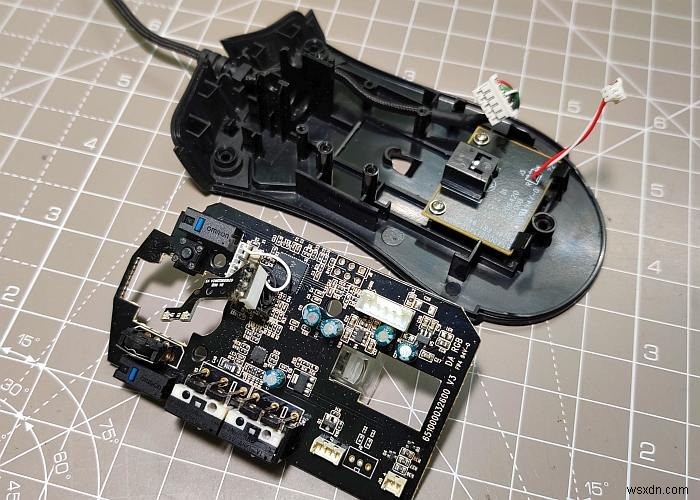

11. PCBをマウスから外すと、ガイドの途中で、重要なはんだ除去およびはんだ付け部品に移動する準備が整います。この時点で交換する予定のすべてのスイッチの正しい方向を書き留めておいてください。良い測定のためにいくつかの写真を撮ってください。

12. PCBを取り付けるための手やその他の手段を手伝うのが好きなら、それは良いことです。ただし、PCBを作業台上で平らに保つことも恥ずべきことではありません。ここでは電動工具を正確に使用しているわけではありません。

これは、リントフリーワイプを使用してイソプロピルアルコールを塗布してはんだ接合部を洗浄する場所でもあります。コーヒー濾紙は安価であるだけでなく、この目的にも適しています。アルコールが完全に蒸発するまで数分待ちます。これは、低濃度のアルコールを使用している場合に特に当てはまります。通常、90％未満のイソプロピルアルコールの使用は避けてください。

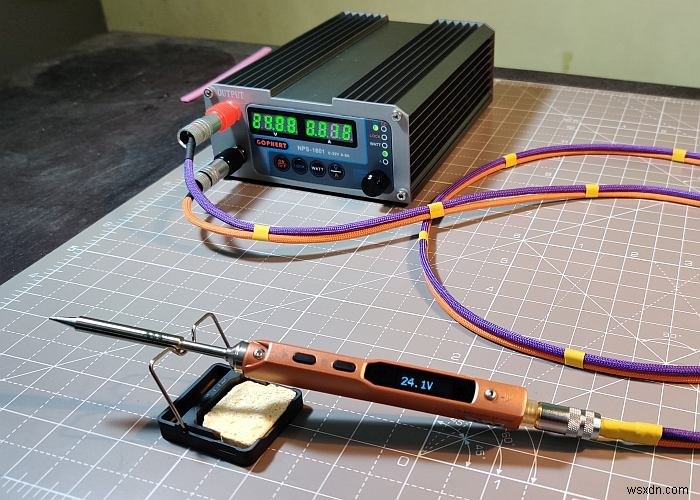

13.不良スイッチをPCBからはんだ除去する前に、まずはんだ付けギアを準備する必要があります。これには、はんだごて、はんだ除去ポンプ、およびはんだ自体が含まれます。はんだごてスタンドに付属しているスポンジを湿らせることを忘れないでください（濡らさないでください）。

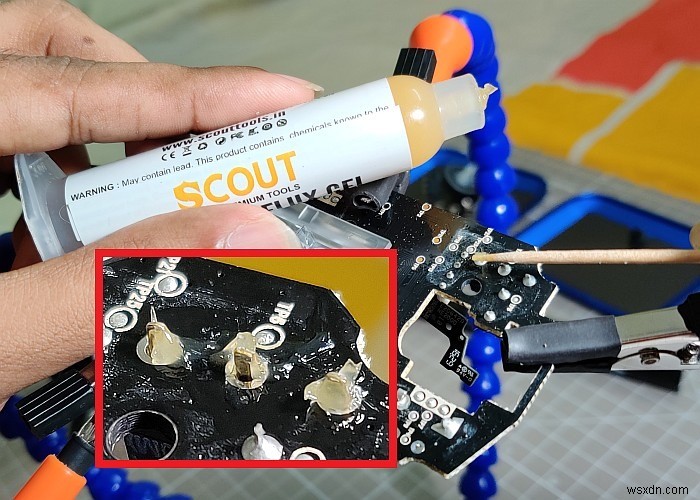

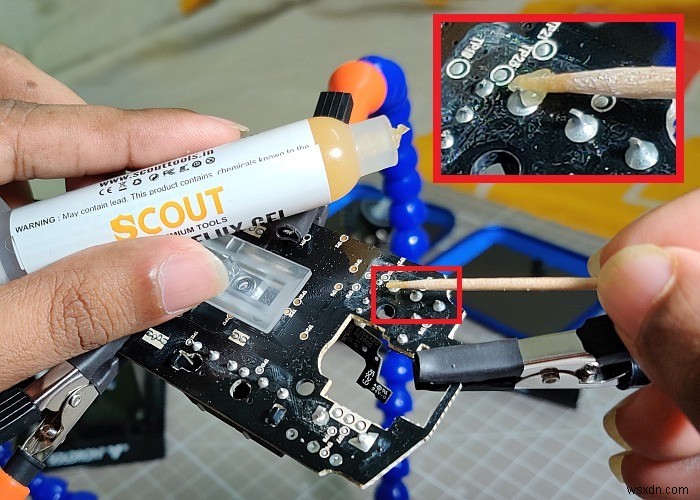

アイロンの先端を適切に錫メッキして拭くために必要になります。はんだ接合部にフラックスを塗布すると、表面の酸化や汚染物質が除去されます。これにより、接合部がより速く溶け、はんだ除去プロセスの痛みが必要以上に軽減されます。

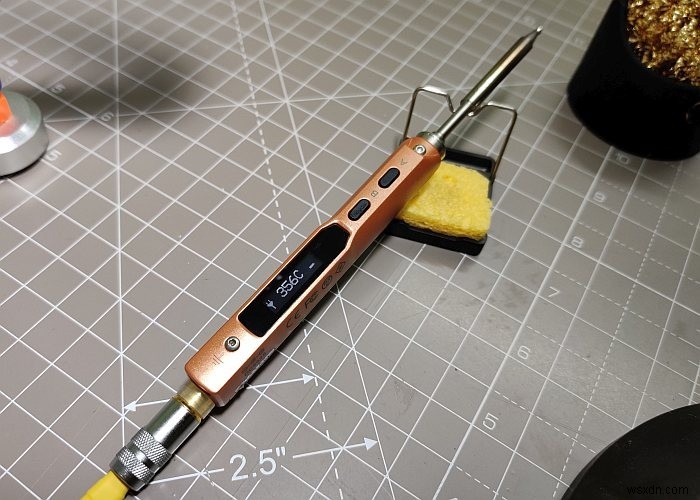

14。はんだごてを摂氏350度または華氏約660度まで加熱するように設定します。少なくとも300°Cに達するまで待ちます。

先に進む前に、鉄の先端を適切に錫メッキする必要があります。それには、先​​端にはんだを溶かしてから、湿った（黄色の）スポンジに拭き取ります。これにより、酸化や不純物がチップから熱的に衝撃を受け、光沢のある銀色の表面が残ります。

はんだごての先端がひどく酸化している場合は、明るく光沢のある色になるまで、この手順を数回繰り返す必要があります。ただし、良好な熱伝達を実現するには、十分に錫メッキされた先端が絶対に不可欠であるため、この手順は不可欠です。

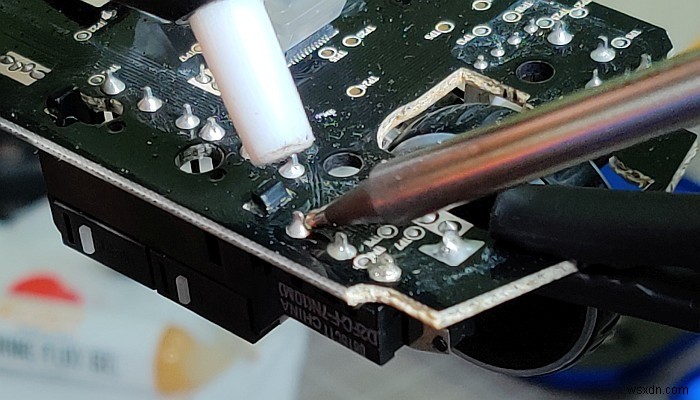

15。はんだ除去では、利き手に熱いはんだごてを持ち、もう一方の手に完全にプライミングされたはんだごてポンプを使用して、接合部を加熱します。接合部が十分な熱を受けると、はんだ除去ポンプの助けを借りて、はんだが接合部から吸い出されるのに十分なほど液化します。

はんだ除去ポンプをプライミングし、親指をトリガーに向けて準備することから始めます。はんだごての錫メッキした先端を接合部にそっと触れます。これによりフラックスが沸騰し、最適な熱伝達を確保するために表面を化学的に洗浄する必要があります。接合部内のはんだは3秒以内に溶けるはずです。

重要： メンバー、関節に過度の圧力をかける必要はありません。軽いタッチで十分です。はんだが溶けない場合は、チップ温度が低すぎることが原因である可能性があります。

この問題は、発熱体が先端から離れている安価なはんだごてに存在します。その場合、チップ温度は、発熱体が設定される温度よりも大幅に低くなる可能性があります。チップが十分に熱くなるまでプリセット温度を上げることで、この固有の非効率性を補うことができます。チップ温度を確認するには、はんだ付けチップ温度計を使用することをお勧めします。

チップが適切な温度にあり、適切に錫メッキされている場合は、間違ったサイズのチップを選択した可能性があります。つまり、チップとジョイントの間の物理的な接地面には、熱を効率的に伝達するのに十分な表面積がありません。これは、チップサイズがジョイント自体のサイズの半分未満の場合に発生します。熱伝達を改善するには、より大きなチップに切り替えてください。

チップが大きすぎると、ジョイントに熱が伝わりすぎて、PCBと取り付けられたコンポーネントが損傷する危険性があるため、チップを大きくしすぎないように注意する必要があります。最後に、すべてのジョイントで作業する前に、はんだごての先端を錫メッキすることを忘れないでください。手順14を参照して、その手順が正しいことを確認してください。チップは高温のために急速に酸化し、灰色または黒くなったチップは本質的に熱伝達が悪いです。

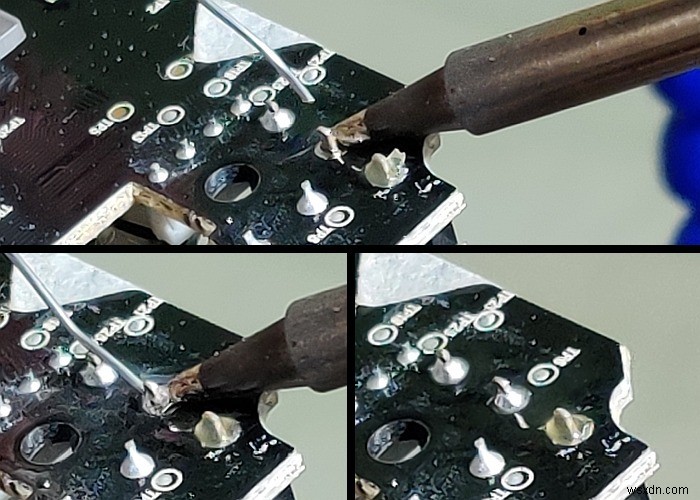

16.はんだごての先端を接合部に接触させた後、接触点に直接はんだをすばやく溶かすことによって、熱接触面積を増やすこともできます。これにより、溶融はんだがチップとジョイントの間を流れ、接触表面積が増加し、それによって熱の伝達が加速されます。これで、固体はんだは、チップとジョイントの間で簡単に溶融した塊に変化するはずです。

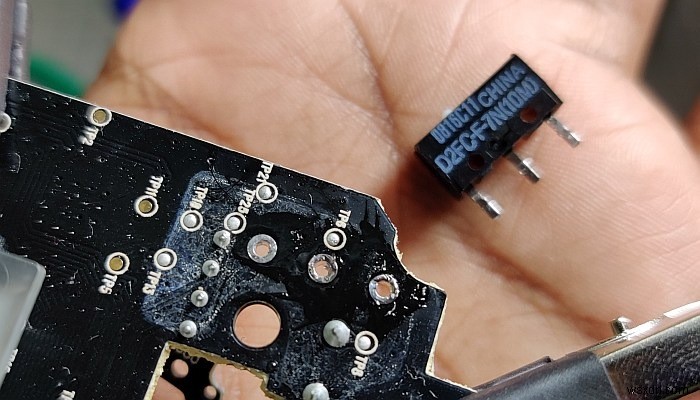

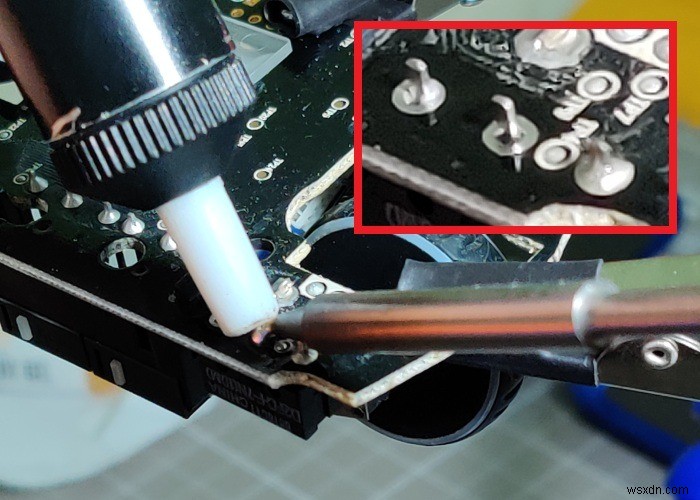

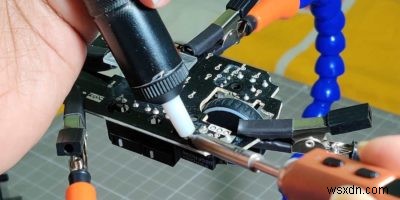

17.はんだごての先端を外さずに、はんだごてポンプの先端をPCBに降ろし、接合部をできるだけ覆います。トリガーを押すと、すべての溶融はんだがはんだ除去ポンプに吸い込まれ、挿入写真に示すように、きれいなパッドと露出したスイッチレッグが残ります。泡立てて、すすぎ、3本の脚/関節すべてについて繰り返します。

最初の試みですべてのはんだが除去されなくても、絶望しないでください。手順25を参照して、はんだ除去を再試行する前に、ジョイントを再はんだ付けしてください。これは直感に反するように聞こえるかもしれませんが、接合部にはんだが充填されていると、真空作動のはんだ除去ポンプがより効率的に機能します。数回の試行が必要になる場合がありますが、最終的には私と同じ結果が得られます。

それでも比較的きれいな結果が得られない場合は、はんだ除去ポンプを掃除してみてください。先端、またはリザーバーでさえ、プランジャーを押し下げることによって完全に詰まらせることができない固化したはんだで詰まる可能性があります。はんだ除去ポンプの先端をシリコンオイルまたはその他の不燃性潤滑剤で裏打ちすることも、詰まりを防ぎます。

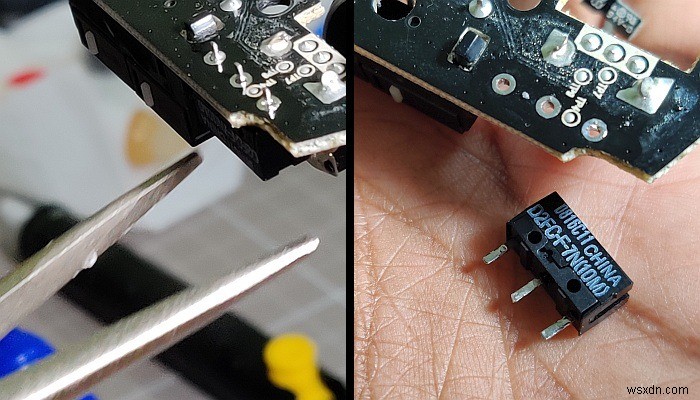

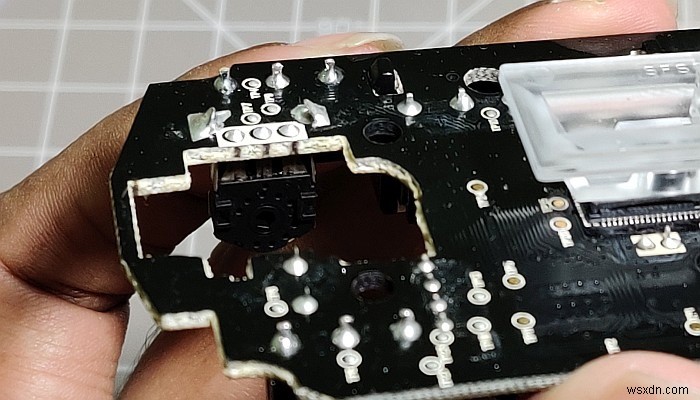

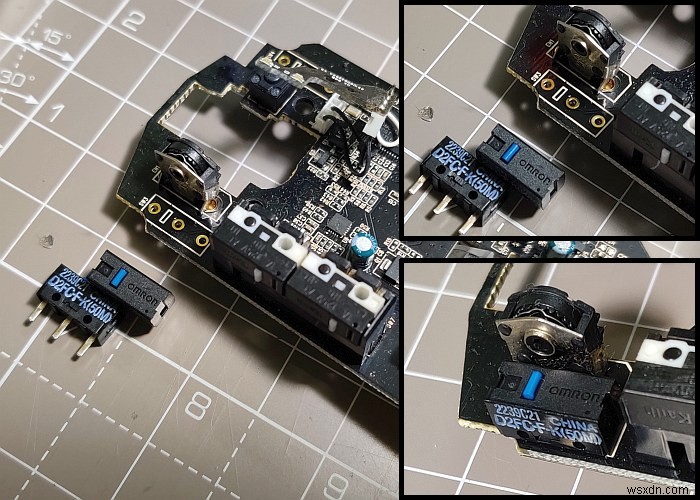

18.最後のステップですべてがうまくいった場合は、ピンセットまたはラジオペンチを使用して、障害のあるマイクロスイッチを数回（非常に軽く）ひねるとすぐにスライドします。

19.ただし、世界は完璧ではなく、実質的に見えないはんだの断片がパッドとコンポーネントの脚の間に詰まっている場合があります。

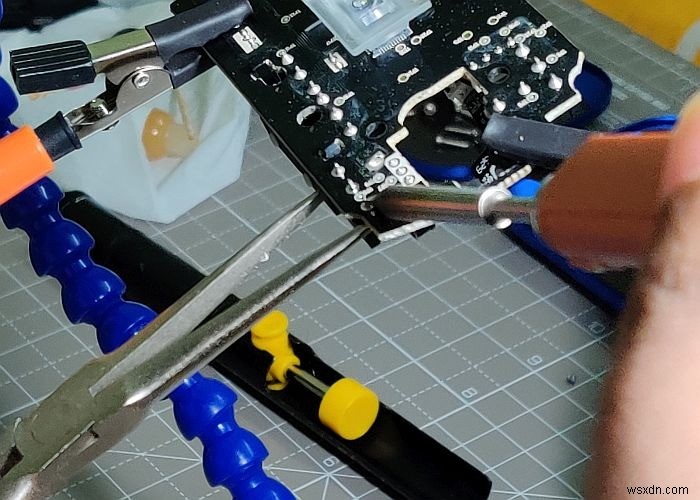

これは、ピンセットまたはペンチでスイッチを保持し、接合部の熱くてよく錫メッキされた先端に触れることで簡単に修正できます。ジョイントとは、はんだごての先端がスイッチレッグとPCBパッドの両方に同時に接触する必要があることを意味します。チップが一度にこれらの表面の1つだけに触れる場合、これは機能しません。

はんだの最後のストランドが溶けて自由になるまでスイッチを動かします。

20.交換が必要なすべての障害のあるスイッチに対してこのプロセスを繰り返します。

21.新しいスイッチをPCBにはんだ付けするのはかなり簡単です。事前にメモしておいた正しい位置にスイッチの向きを合わせます。

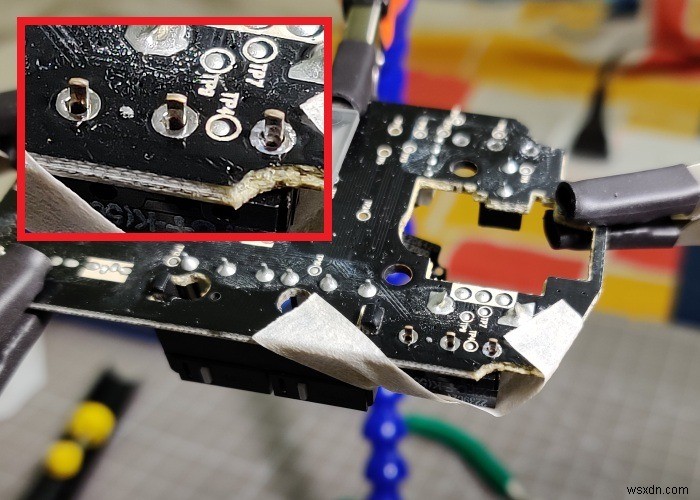

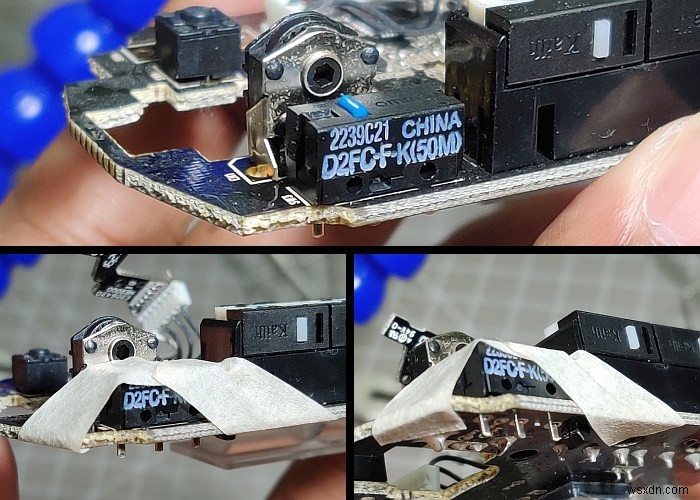

22. 2枚のマスキングテープを使用して、画像に示すようにマイクロスイッチを反対方向に引きます。これにより、スイッチが所定の位置にしっかりと保持され、はんだ付け中にスイッチが所定の位置から外れるのを防ぎます。

特に、はんだ除去の喜びを直接体験した後は、このステップをスキップしないように注意する必要はないでしょう。

23. PCBをビジネスエンドに裏返し、はんだ除去前と同じようにパッドとスイッチの脚をイソプロピルアルコールで洗浄します。

24.作業面にフラックスを追加します。

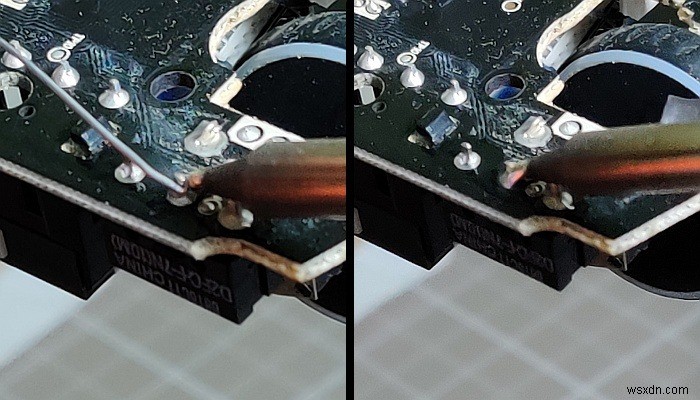

25.すべての接合部で作業する前に、はんだごての先端を錫メッキすることを忘れないでください。 PCBのパッドとスイッチレッグの両方に同時に接触するように、チップをジョイントに接触させます。

接合部と鉄の先端の間にはんだを導入します。それは関節に楽に流れ込むはずです。接合部に凹型はんだフィレットを形成するのに十分なはんだのみを流します。鉄の先端を脚に沿って上向きに軽くはじいて取り外します。これにより、はんだがスイッチレッグ全体を覆うようになります。余分なはんだを排出してジョイントをやり直すよりも、後ではんだを追加する方が簡単です。

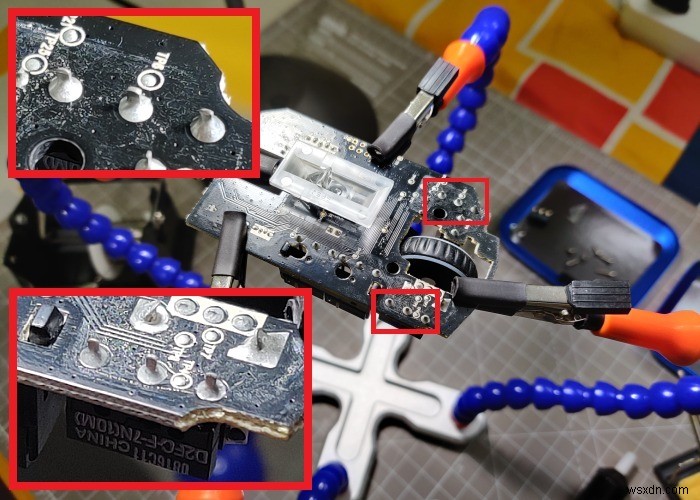

26.これは、指示に忠実に従った場合のジョイントとフィレットの表示方法です。

接合部の膨らんだ凸状フィレットは、過剰なはんだまたはコールド接合の兆候です。接合部をはんだ除去し、正しくなるまで再度はんだ付けします。

27.そして、ちょうどそのように、マイクロスイッチを交換してマウスを修正しました。

手順11から1を逆に実行して再組み立てし、マウスをテストして、この小さな操作が成功したかどうかを確認します。さあ、ビールを飲み、新しく改装されたゲーミングマウスでn00bsを断片化します。
