Androidで円形のImageViewに影と境界線を追加する方法【コード例付き】

はじめに

この記事では、AndroidアプリのImageViewに表示する画像を円形に切り取り、さらに白い境界線と影（外枠）を追加する方法を、実際のコード例とともに段階的に解説します。

ポイントは、RoundedBitmapDrawableFactoryで生成できるRoundedBitmapDrawableを使って画像を円形化し、PaintとCanvasを使って境界線や影を描画するところです。

手順1：新規プロジェクトを作成する

Android Studioを開き、メニューから「File」→「New Project」を選択して、必要な項目を入力し新しいプロジェクトを作成します。今回は空のアクティビティ（Empty Activity）で問題ありません。

手順2：レイアウトファイル（activity_main.xml）を編集する

res/layout/activity_main.xmlに以下のコードを記述します。画面中央にImageViewを配置し、右下に円形化を実行するボタンを配置しています。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
    xmlns:app="https://schemas.android.com/apk/res-auto"
    xmlns:tools="https://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/rl"
    android:padding="16dp"
    tools:context=".MainActivity">
    <ImageView
        android:id="@+id/iv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"/>
    <Button
        android:id="@+id/btn_circular"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Circular It"
        android:layout_alignParentBottom="true"
        android:layout_alignParentRight="true"/>
</RelativeLayout>

手順3：MainActivity.javaに処理を記述する

src/MainActivity.javaに以下のコードを追加します。ボタンがタップされると、元のBitmapをもとに白い境界線と薄いグレーの影を描画した円形画像を生成し、ImageViewにセットします。

package com.app.sample;
import androidx.appcompat.app.AppCompatActivity;
import androidx.core.graphics.drawable.RoundedBitmapDrawable;
import androidx.core.graphics.drawable.RoundedBitmapDrawableFactory;
import android.content.Context;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.RelativeLayout;

public class MainActivity extends AppCompatActivity {
    private Context mContext;
    private Resources mResources;
    private RelativeLayout mRelativeLayout;
    private Button mBTNCircular;
    private ImageView mImageView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        mContext = getApplicationContext();
        mResources = getResources();
        mRelativeLayout = (RelativeLayout) findViewById(R.id.rl);
        mImageView = (ImageView) findViewById(R.id.iv);
        mBTNCircular = (Button) findViewById(R.id.btn_circular);

        // リソースから元画像を読み込む
        final Bitmap srcBitmap = BitmapFactory.decodeResource(mResources, R.drawable.flower);
        mImageView.setImageBitmap(srcBitmap);

        mBTNCircular.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Paint paint = new Paint();
                int srcBitmapWidth = srcBitmap.getWidth();
                int srcBitmapHeight = srcBitmap.getHeight();
                int borderWidth = 25;   // 境界線の幅
                int shadowWidth = 10;   // 影の幅

                // 出力用Bitmapのサイズを計算
                int dstBitmapWidth = Math.min(srcBitmapWidth, srcBitmapHeight) + borderWidth * 2;
                Bitmap dstBitmap = Bitmap.createBitmap(dstBitmapWidth, dstBitmapWidth, Bitmap.Config.ARGB_8888);
                Canvas canvas = new Canvas(dstBitmap);
                canvas.drawColor(Color.WHITE);

                // 元画像を中央に描画
                canvas.drawBitmap(srcBitmap, (dstBitmapWidth - srcBitmapWidth) / 2, (dstBitmapWidth - srcBitmapHeight) / 2, null);

                // 白い境界線を描画
                paint.setStyle(Paint.Style.STROKE);
                paint.setStrokeWidth(borderWidth * 2);
                paint.setColor(Color.WHITE);
                canvas.drawCircle(canvas.getWidth() / 2, canvas.getHeight() / 2, canvas.getWidth() / 2, paint);

                // 薄いグレーの影を描画
                paint.setColor(Color.LTGRAY);
                paint.setStrokeWidth(shadowWidth);
                canvas.drawCircle(canvas.getWidth() / 2, canvas.getHeight() / 2, canvas.getWidth() / 2, paint);

                // 円形のDrawableに変換して ImageView に設定
                RoundedBitmapDrawable roundedBitmapDrawable = RoundedBitmapDrawableFactory.create(mResources, dstBitmap);
                roundedBitmapDrawable.setCircular(true);
                roundedBitmapDrawable.setAntiAlias(true);
                mImageView.setImageDrawable(roundedBitmapDrawable);
            }
        });
    }
}

コードのポイント

• borderWidth / shadowWidth：境界線と影の太さをピクセル単位で指定します。数値を変更すれば見た目を簡単に調整できます。
• drawCircle()：キャンバスの中心を基準に円を描くことで、境界線と影を同心円として重ねています。
• setCircular(true)：RoundedBitmapDrawableを完全な円形として表示するための設定です。setAntiAlias(true)を組み合わせることで、輪郭が滑らかな円になります。

手順4：AndroidManifest.xmlを確認する

Manifests/AndroidManifest.xmlには以下のようにMainActivityを宣言します。特別なパーミッションは不要です。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="https://schemas.android.com/apk/res/android" package="com.app.sample">
    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">
        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

アプリを実行して確認する

それではアプリを実行してみましょう。実機のAndroidスマートフォンをパソコンに接続しているものとします。Android Studioから起動するには、プロジェクト内のアクティビティファイルを開き、ツールバーの「Run」アイコンをクリックします。デバイス選択画面で接続した端末を選択すると、実機の画面にアプリが表示されます。

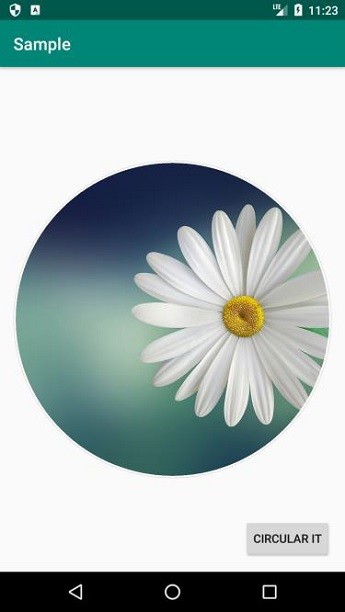

初期状態では元画像（ここでは花の画像）がそのまま表示され、「Circular It」ボタンをタップすると、画像が白い境界線と影付きの円形に切り替わります。

まとめ

このように、CanvasとPaintで境界線・影を描き、RoundedBitmapDrawableで円形化するだけで、影と境界線付きの円形画像を簡単に実装できます。プロフィール画像など、円形アイコンを使いたい場面でぜひ活用してください。
