【Android】ビューの絶対位置を設定する方法をわかりやすく解説

この記事では、Androidアプリ開発においてビュー（View）の絶対位置を設定する方法を、サンプルコードとともにステップ形式で解説します。ImageViewなどを画面上の任意の座標に配置したい場合に役立つテクニックです。

仕組みのポイント

Androidでは通常、レイアウトのルールに従ってビューが自動配置されますが、RelativeLayoutとRelativeLayout.LayoutParamsのマージンを組み合わせることで、ピクセル単位で絶対的な位置を指定できます。

ステップ1：新規プロジェクトを作成する

Android Studioを起動し、「File」⇒「New Project」を選択します。必要な項目をすべて入力して、新しいプロジェクトを作成してください。

ステップ2：activity_main.xmlにコードを追加する

res/layout/activity_main.xml に以下のコードを記述します。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
   xmlns:tools="https://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:id="@+id/relativeLayout"
   tools:context=".MainActivity">
</RelativeLayout>

ここでは、後ほどコードから動的にビューを追加するための空のRelativeLayoutを用意しています。

ステップ3：MainActivity.javaにコードを追加する

src/MainActivity.java に以下のコードを記述します。

import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.ImageView;
import android.widget.RelativeLayout;
public class MainActivity extends AppCompatActivity {
   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_main);
      RelativeLayout rl = findViewById(R.id.relativeLayout);
      ImageView iv = new ImageView(this);
      iv.setImageResource(R.drawable.image);
      RelativeLayout.LayoutParams params = new RelativeLayout.LayoutParams(500, 400);
      params.leftMargin = 100;
      params.topMargin = 300;
      rl.addView(iv, params);
   }
}

コードのポイントは以下の通りです。

• new RelativeLayout.LayoutParams(500, 400) … 幅500px・高さ400pxのLayoutParamsを生成
• params.leftMargin = 100 … 親レイアウトの左端から100pxの位置に配置
• params.topMargin = 300 … 上端から300pxの位置に配置
• rl.addView(iv, params) … パラメータを適用しながらImageViewをRelativeLayoutに追加

なお、リソースID「R.drawable.image」に対応する画像ファイルを、あらかじめ res/drawable フォルダに配置しておく必要がありますので注意してください。

ステップ4：AndroidManifest.xmlを確認する

androidManifest.xml は以下のようになります。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="https://schemas.android.com/apk/res/android"
   package="app.com.sample">
   <application
      android:allowBackup="true"
      android:icon="@mipmap/ic_launcher"
      android:label="@string/app_name"
      android:roundIcon="@mipmap/ic_launcher_round"
      android:supportsRtl="true"
      android:theme="@style/AppTheme">
      <activity android:name=".MainActivity">
         <intent-filter>
            <action android:name="android.intent.action.MAIN" />
            <category android:name="android.intent.category.LAUNCHER" />
         </intent-filter>
      </activity>
   </application>
</manifest>

アプリを実行して結果を確認する

それでは、アプリを実行してみましょう。ここでは、実際のAndroid端末をPCに接続しているものとして説明を進めます。

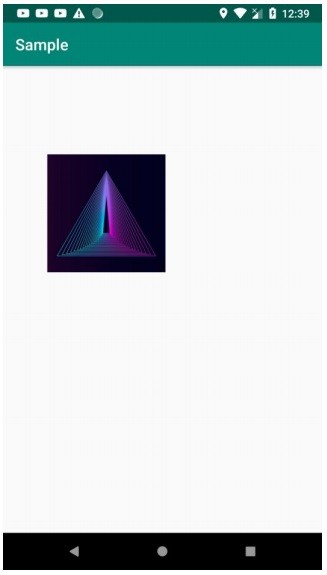

Android Studioからアプリを実行するには、プロジェクト内のアクティビティファイルを開き、ツールバーにある「Run 」アイコンをクリックします。表示された選択肢から接続済みのモバイルデバイスを選ぶと、端末の画面に以下のようにImageViewが指定した絶対位置に表示されます。

まとめ

RelativeLayoutとLayoutParamsのleftMargin・topMarginを活用すれば、ビューをピクセル単位で自由に配置できます。ただし、画面サイズや解像度が異なる端末では見え方が変わるため、実務ではdp（density-independent pixels）への変換やConstraintLayoutの利用も検討するとよいでしょう。
