Tkinterのキャンバスで線を破線から実線に動的に変更する方法

Canvasウィジェットは、Tkinterアプリケーションにおいてグラフィカルな描画を行うために最も広く利用されているウィジェットの一つです。Canvasウィジェット上に線を描画するには、組み込みメソッドであるcreate_line(x1, y1, x2, y2, **options)を使用します。

また、dashプロパティを指定することで、線を破線として表示することも可能です。線のスタイルを動的に変更したい場合は、itemconfig()メソッドを使用します。このメソッドでdashプロパティに空の値を渡すと、破線を実線に切り替えることができます。逆に、dash=(4, 2)のような値を設定すれば、実線から破線への変更も同様に行えます。

サンプルコード

実際にどのように動作するのか、具体的な例を見てみましょう。

# 必要なライブラリをインポート
from tkinter import *
from tkinter import ttk

# tkinterフレーム（ウィンドウ）のインスタンスを作成
win = Tk()

# ウィンドウのサイズを設定
win.geometry("700x350")

def update_line():
    # dashプロパティに空の値を渡して実線に変更
    canvas.itemconfig(line, dash=())

# キャンバスウィジェットを作成
canvas = Canvas(win, width=400, height=300)
canvas.pack()

# 破線を作成し、IDを変数に保存
line = canvas.create_line(300, 30, 300, 150, dash=(4, 2), width=5)

# 線のスタイルを変更するボタンを作成
ttk.Button(win, text="変更", command=update_line).pack(pady=10)

win.mainloop()

コードのポイント

• create_line()の戻り値（アイテムID）を変数に保存しておくことで、後からその線を操作できます。
• canvas.itemconfig(line, dash=())のように、対象のアイテムIDと新しい属性値を指定します。
• ボタンを配置する際は.pack()を忘れずに呼び出しましょう。呼び出さないとボタンが画面に表示されません。

実行結果

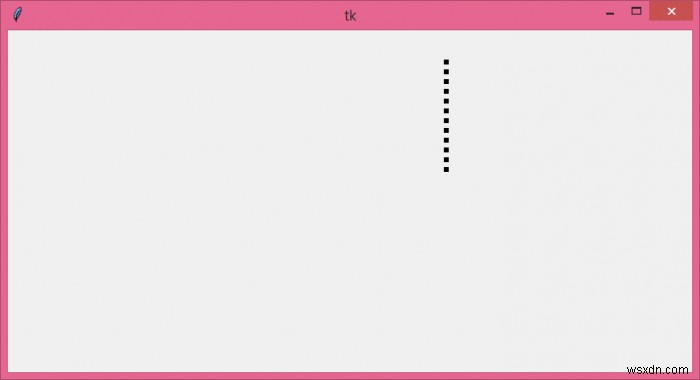

上記のコードを実行すると、まずCanvasウィジェット内に幅5ピクセルの破線が表示されます。
「変更」ボタンをクリックすると、update_line()関数が呼び出され、破線が一本の実線へと即座に切り替わります。
