JavaとOpenCVで長方形を描画する方法｜Imgproc.rectangle()の使い方を徹底解説

Java用OpenCVライブラリの org.opencv.imgproc パッケージには、Imgproc クラスが含まれています。画像に長方形を描画するには、このクラスが提供する rectangle() メソッドを使用します。

このメソッドは以下のパラメータを受け取ります。

• Matオブジェクト：長方形を描画する対象となる画像を表します。

• Pointオブジェクト（2つ）：描画する長方形の対角となる2つの頂点座標を表します。

• Scalarオブジェクト：長方形の色をBGR形式で指定します。

• 整数値：長方形の枠線の太さを指定します（デフォルト値は1）。

サンプルコード

以下は、白紙の画像に長方形を描画する具体的なプログラム例です。

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DrawingRectangle {
    public static void main(String args[]) {
        // OpenCVコアライブラリの読み込み
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // 元画像をMatオブジェクトとして読み込む
        Mat src = Imgcodecs.imread("D:\\images\\blank.jpg");

        // 長方形を描画
        Point point1 = new Point(100, 100);
        Point point2 = new Point(500, 300);
        Scalar color = new Scalar(64, 64, 64);
        int thickness = 10;
        Imgproc.rectangle(src, point1, point2, color, thickness);

        // 結果の保存と表示
        Imgcodecs.imwrite("rectangle_output.jpg", src);
        HighGui.imshow("Drawing a rectangle", src);
        HighGui.waitKey();
    }
}

実行結果

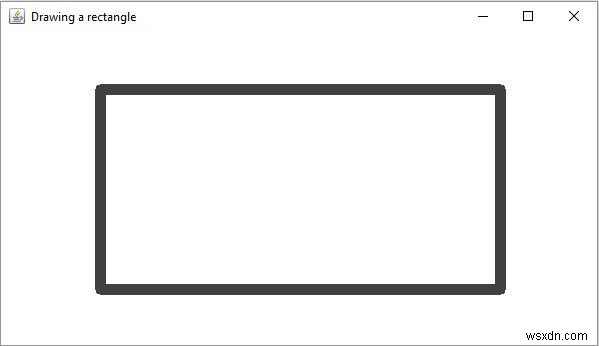

このプログラムを実行すると、指定した2点（100,100）と（500,300）を対角とするグレー色の長方形が、太さ10ピクセルの線で画像上に描画され、以下のようなウィンドウが表示されます。

ポイント解説

rectangle() メソッドでは、thickness の値に負の数（例：-1）を指定すると、塗りつぶしの長方形を描くこともできます。また、ScalarのBGR値を変更すれば自由に色をカスタマイズできるため、物体検出のバウンディングボックス表示など、さまざまな用途に応用できます。
