C++とOpenCVを使って長方形を描画する方法

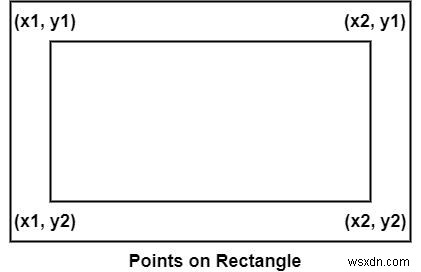

OpenCVで長方形を描くには、4つの点（座標）が必要です。以下の図をご覧ください。

この図には、x1、x2、y1、y2の4つの点があり、これらが長方形を構成する4つの座標を定義しています。OpenCVで長方形を描画するには、まずこれらの点を定義し、長方形を表示するためのマトリックス（行列）を用意する必要があります。さらに、線の色や線の太さといった関連する値も宣言しておきましょう。

基本構文

rectangle関数の基本的な構文は以下の通りです。

rectangle(whiteMatrix, starting, ending, line_Color, thickness);

サンプルコード

次のプログラムは、OpenCVで長方形を描画する実際の例を示しています。

#include<iostream>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace cv;
using namespace std;
int main() {
    Mat whiteMatrix(200, 200, CV_8UC3, Scalar(255, 255, 255));// 白いマトリックスを宣言//
    Point starting(40, 40);// 開始座標を宣言//
    Point ending(160, 100);// 終了座標を宣言//
    Scalar line_Color(0, 0, 0);// 長方形の色//
    int thickness = 2;// 線の太さ//
    namedWindow("whiteMatrix");// 長方形を表示するウィンドウを宣言//
    rectangle(whiteMatrix, starting, ending, line_Color, thickness);// 長方形を描画//
    imshow("WhiteMatrix", whiteMatrix);// 長方形を表示//
    waitKey(0);// キー入力を待機//
    return 0;
}

コードの解説

• whiteMatrix：200×200ピクセルの白背景画像を作成します。CV_8UC3は8ビットの3チャンネル画像を意味します。
• starting：長方形の左上の頂点となる開始座標（40, 40）を指定します。
• ending：長方形の右下の頂点となる終了座標（160, 100）を指定します。
• line_Color：Scalar(0, 0, 0)により黒色の線を指定します。
• thickness：線の太さを2ピクセルに設定します。

実行結果

このプログラムを実行すると、白い背景の上に黒い長方形が描画された画像がウィンドウに表示されます。
