JavaとOpenCVで塗りつぶし楕円を描画する方法｜Imgproc.ellipse()の使い方

Java版OpenCVライブラリの「org.opencv.imgproc」パッケージには、入力画像を処理するためのさまざまなメソッドを提供するImgprocクラスが含まれています。このクラスを利用すると、画像上に図形を描画することもできます。

Imgprocクラスには、画像に楕円を描くためのellipse()メソッドが用意されています。このメソッドのバリアントの一つでは、以下のパラメータを指定できます。

• Matオブジェクト：楕円を描画する対象となる画像を表します。

• RotatedRectオブジェクト：描画される楕円は、この矩形に内接する形になります。

• Scalarオブジェクト：楕円の色をBGR形式で指定します。

パラメータとしてImgproc.FILLEDを渡すと、輪郭線ではなく内部を塗りつぶした楕円が描画されます。

サンプルコード

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.RotatedRect;
import org.opencv.core.Scalar;
import org.opencv.core.Size;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DrawingFilledEllipse {
    public static void main(String args[]) {
        // OpenCVネイティブライブラリの読み込み
        System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
        // 元画像をMatオブジェクトとして読み込む
        Mat src = Imgcodecs.imread("D:\\images\\blank.jpg");
        // 楕円を描画
        RotatedRect box = new RotatedRect(new Point(300, 200), new Size(260, 180), 180);
        Scalar color = new Scalar(64, 64, 64);
        int thickness = Imgproc.FILLED;
        Imgproc.ellipse(src, box, color, thickness);
        // 画像の保存と表示
        Imgcodecs.imwrite("filled_ellipse.jpg", src);
        HighGui.imshow("Drawing an ellipse", src);
        HighGui.waitKey();
    }
}

実行結果

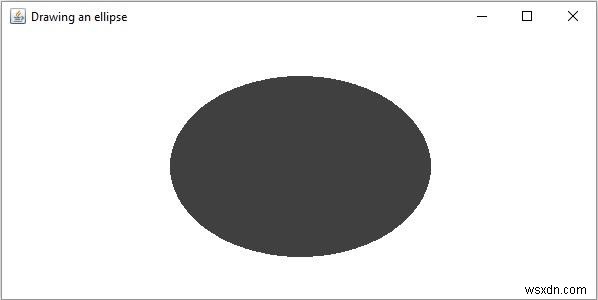

上記のプログラムを実行すると、次のように塗りつぶされた楕円が描画されたウィンドウが表示されます。
