HTML5 SVGで楕円を重ねて描画する方法をわかりやすく解説

SVG（Scalable Vector Graphics）は、XML形式で2Dグラフィックスやグラフィカルアプリケーションを記述するための言語です。記述されたXMLはSVGビューアによって描画され、PNG、GIF、JPGなどの画像形式と同様に、ほとんどのWebブラウザで表示できます。

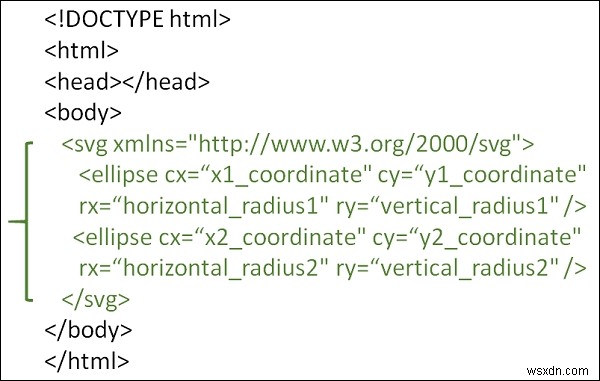

HTML SVGで楕円を描画するには、SVGの<ellipse>要素を使用します。複数の楕円を重ねて描画したい場合は、各楕円の中心座標（cx属性・cy属性）を適切に設定することがポイントです。

HTML5 SVGで楕円を重ねて描画する方法をわかりやすく解説

ellipse要素の主な属性

<ellipse>要素では、次の属性を使って楕円の位置や形状を指定します。

  • cx … 楕円の中心のX座標
  • cy … 楕円の中心のY座標
  • rx … 水平方向（X軸）の半径
  • ry … 垂直方向（Y軸）の半径

サンプルコード

以下のコードを実行すると、HTML5 SVGで2つの楕円を重ねて描画する方法を確認できます。

<!DOCTYPE html>
<html>
   <head>
      <style>
         #svgelem {
            position: relative;
            left: 20%;
            -webkit-transform: translateX(-20%);
            -ms-transform: translateX(-20%);
            transform: translateX(-20%);
         }
      </style>
      <title>HTML5 SVG Ellipse</title>
   </head>

   <body>
      <h2>HTML5 SVG Ellipse</h2>
      <svg id="svgelem" width="500" height="200" xmlns="https://www.w3.org/2000/svg">
         <ellipse cx="240" cy="100" rx="220" ry="30" style="fill:green" />
         <ellipse cx="220" cy="70" rx="190" ry="20" style="fill:yellow" />
      </svg>
   </body>
</html>

実行結果

HTML5 SVGで楕円を重ねて描画する方法をわかりやすく解説

このコードでは、緑色の大きな楕円の上に、黄色い楕円が少し上にずらして重ねて描画されます。SVGでは、コード内で先に記述した要素が下層に、後に記述した要素が上層に描画されるため、記述順序によって重なり方が変わる点に注意してください。
