VMware ESXiでFC HBAアダプターが認識されないときの解決方法

HPE ProLiant BL660c Gen9サーバーをHP BLc7000エンクロージャに新規導入し、ESXiホストを構築していた際に、非常に奇妙な問題に遭遇しました。物理サーバーにVMware ESXi 6.0をインストールしてvSphereに追加したところ、ESXiがSANネットワーク上のストレージエンクロージャへアクセスするためのHBAアダプター(HP FlexFabric 10Gb)を一切認識していなかったのです。

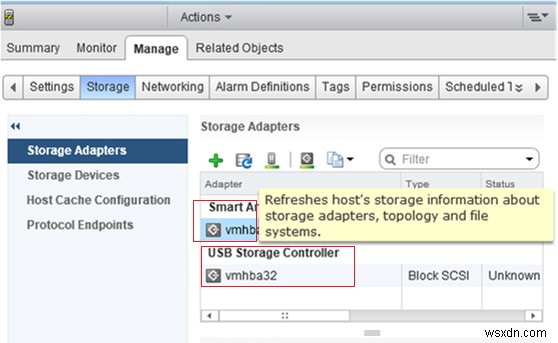

下のスクリーンショットのように、管理→ストレージ→ストレージアダプタータブには、ローカルディスクコントローラー(Smart Array P244br)とUSBカード用のアダプターしか表示されておらず、他のHBAコントローラーは見当たりません。アダプターの再スキャンを実行しても状況は変わりませんでした。

同世代のBL460c Gen9では問題なく認識される

興味深いことに、同世代の旧型ブレードサーバーであるHPE BL460c Gen9では、ESXiのインストール直後からHBAアダプターが正しく表示されます。つまり、この問題はBL660c Gen9特有の現象だと言えます。

SSH経由でFCoEアダプターの状態を確認する

この問題を解決するには、まずESXiサーバーへのSSHアクセスを有効化し、rootユーザーとしてログインします。その後、次のコマンドを実行して、サーバー上のFCoEアダプターの一覧を表示します。

esxcli fcoe nic list

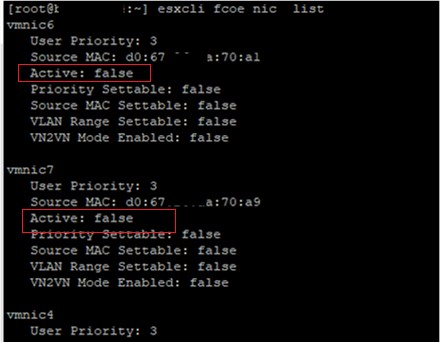

この一覧が空の場合、サーバーに物理的なFC HBAアダプターが搭載されていないことを意味します。私の環境では、ESXiサーバーは4つのFCoEアダプターすべてをActive: false(無効)のステータスで認識していました。つまり、アダプター自体は検出されているものの、有効化されていなかったのです。

FCoEディスカバリーを有効化する

検出されたすべてのアダプター(vmnic4〜vmnic7)に対して、以下のコマンドを1つずつ実行し、ディスカバリーを有効にします。

esxcli fcoe nic discover -n vmnic5

Discovery enabled on device 'vmnic5'

再度HBAアダプターの一覧を表示し、すべてがアクティブ状態になっていることを確認します。その後、vSphereクライアントの画面からアダプターを再スキャンするか、次のコマンドを実行します。

esxcli storage core adapter rescan

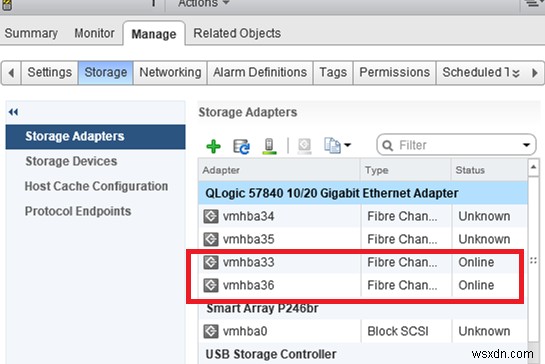

私の環境では、これにより4つのHBAアダプター(QLogic 57840 10/20 Gigabit Ethernet Adapter)すべてが一覧に表示されるようになりました。

それでも認識されない場合:HBAドライバー(VIB)の手動インストール

上記の手順を実行してもHBAアダプターが見つからない場合は、VMwareまたはサーバーベンダーの公式サイトから、使用しているHBAアダプターのバージョンに対応したドライバーのVIBファイルを入手してください。そのファイルをESXiホストにコピーし、以下のコマンドでインストールします。あるいは、.VIBドライバーをあらかじめESXiのゴールドイメージに組み込んでおく方法もあります。

esxcli software vib install -v /tmp/VMware-driver-xxxxxxx.vib
