知っておく必要のあるさまざまなコンピュータケーブルの種類は何ですか？

コンピュータケーブルは圧倒的です。知っておくべき標準、頭字語、用語はたくさんあります。ハードドライブにIDEまたはSATAが必要ですか？ USB Type A、Type B、Type Cの違いは何ですか？ DisplayPortとThunderboltは同じものですか？

結局、あなたや私のような消費者は、すべての異なるケーブルタイプを学ぶために私たち自身に任されています。さまざまな種類のコンピュータケーブル間の重要な詳細を強調する単一の情報源があれば素晴らしいと思いませんか？

あなたは正しい場所に来ました。モニターケーブルからネットワークケーブルまで、家の周りで見つかる可能性のある最も一般的なコンピューターケーブルコネクタの種類の概要は次のとおりです。

USB（ユニバーサルシリアルバス）

USB接続は、世界のすべてのコンピュータコネクタタイプの中で最も普及しています。ほぼすべてのコンピューター周辺機器（キーボード、マウス、ヘッドセット、フラッシュドライブ、ワイヤレスアダプターなど）は、USBポートを介してコンピューターに接続できます。

USBは進化を続けています。つまり、複数のUSBバージョンがあります。

• USB 1.0 最大1.5MB/秒の速度でデータを送信できます。
• USB 2.0 最大60MB/ sの速度でデータを送信でき、古いバージョンのUSBと互換性があります。
• USB 3.0 最大625MB/秒の速度でデータを送信できます。以前のバージョンのUSBと互換性があります。
• USB 3.1 最大1.25GB/秒の速度でデータを送信できます。以前のバージョンのUSBと互換性があります。この記事の時点で、USB3.1は市場で最も一般的なタイプです。
• USB 3.2 最大2.5GB/ sの速度でデータを送信できますが、USB-C接続を使用している場合に限ります。以前のバージョンのUSBと互換性があります。
• USB 4.x は、最大5 GB / sの速度でデータを送信する将来の仕様ですが、USB-C接続を使用する場合のみです。 2019年半ばにリリースされ、USB3.2およびUSB2.0と互換性があります。

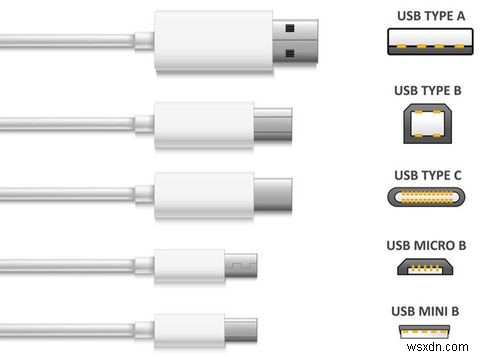

USB接続にはいくつかの「形」もあります：

• タイプA USB 1.0、USB 2.0、USB 3.0、USB3.1をサポートします。
• タイプB USB 1.0、USB 2.0、USB 3.0、USB3.1をサポートします。

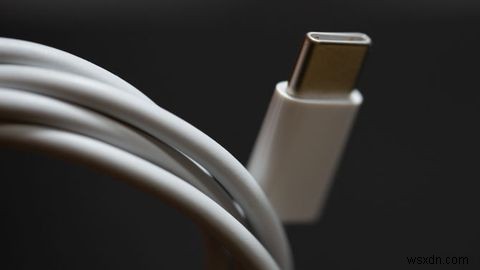

• タイプC （つまり、 USB-C ）USB 3.1、USB 3.2、USB4.xをサポートします。
• ミニ USB2.0をサポートします。
• マイクロ USB2.0をサポートします。

注： あるUSBタイプから別のタイプのアダプタを購入する場合、データ転送速度は、2つのエンドポイントと一緒に接続されている2つのデバイス間の最も遅い接続によって制限されます。

注： Mini-USBおよびMicro-USBバリアントは、PDA、電話、デジタルカメラなどの小型のポータブルデバイスで最もよく使用されます。標準のUSBコネクタは、外付けハードドライブ、キーボード、マウスなど、接続されたままになる傾向のあるデバイスでよく使用されます。

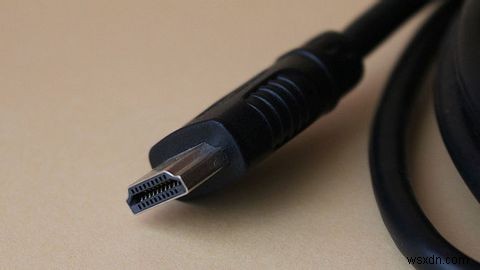

HDMI（高品位マルチメディアインターフェイス）

Amazon Basicsナイロンブレード4K、18Gbps HDMI-HDMIケーブル、6フィートAMAZONで今すぐ購入

現在、高解像度放送は高品質ビデオの標準となっています。ビデオ信号のみを送信するVGAやDVIとは異なり、HDMIはビデオ信号とオーディオ信号の両方を一緒に送信します。これらの信号はデジタルです。したがって、HDMIは新しいデバイスとのみ互換性があります。 （ビデオケーブルの種類の詳細をご覧ください！）

HDMI接続には5つのタイプがあります：

• タイプA 最も人気があります。このコネクタは、オスヘッドの19本のピンで識別できます。タイプAは、シングルリンクDVI-D接続と互換性があります。
• タイプB タイプAよりも大きく、オスの頭の29ピンで入ります。タイプBは、デュアルリンクDVI-D接続と互換性があります。このタイプは、あったとしても頻繁には見られません。
• タイプC（ミニ） は、カムコーダーやデジタルカメラなどのポータブルデバイスで最もよく使用される19ピンコネクタです。
• タイプD（マイクロ） また、19個のピンがあり、Micro-USBケーブルに似ています。主にスマートフォンやタブレットなどのモバイルデバイスに使用されます。
• タイプE ロック機構ではるかに大きくなります。これは主に自動車用途で使用されます。

DisplayPort

Amazon BasicsDisplayPortからDisplayPort1.2ケーブル、4K @ 60Hz、2K @ 165Hz、2K@144Hzビデオ解像度-6フィートAMAZONで今すぐ購入

HDMIと同様に、DisplayPortは、ビデオ信号とオーディオ信号の両方を一緒に送信するメディアインターフェイスであり、VGAとDVIを置き換えるように設計されています。最近、DisplayPortは主にデバイス（コンピューターなど）をモニターに接続するために使用されるため、他の種類のモニターケーブルの中でしか表示されません。

DisplayPortには複数のバージョンがありますが、すべてのDisplayPortケーブルはすべてのDisplayPortデバイスと互換性があります。速度は、デバイスとケーブル間でサポートされているDisplayPortの最低バージョンによって制限されます。これらのDisplayPortケーブル認定を探してください：

• RBR（ビットレートの削減）： 最大810MB/秒。
• HBR（高ビットレート）： 最大1,350MB/秒。
• HBR2（高ビットレート2）： 最大2,700MB/秒。
• HBR3（高ビットレート3）： 最大4,050MB/秒。

DisplayPortは、アダプターを使用するHDMIおよびUSBと互換性があります。 Mini DisplayPortもあります 、主に2011年より前にリリースされた古いAppleデバイスで使用されていました。

サンダーボルト

Apple Thunderbolt 3（USB-C）ケーブル（0.8m）今すぐAMAZONで購入

Thunderboltケーブルは、外部デバイスをコンピューターに接続するように設計されています。これらは主に2011年以降にリリースされたAppleデバイスで使用されています。 Appleデバイス用のケーブル、アダプタ、およびポートの詳細については、役立つガイドをご覧ください。

Thunderbolt 1 およびThunderbolt2 ケーブルはMiniDisplayPortと同じコネクタを使用し、Thunderbolt1およびThunderbolt2のすべての接続はMiniDisplayPort接続と互換性があります。

Thunderbolt 3 ケーブルはUSB-Cと同じコネクタを使用し、すべてのThunderbolt3接続はUSB-C接続と互換性があります。 Thunderbolt 3は、アダプターを使用するThunderbolt1およびThunderbolt2とも互換性があります。

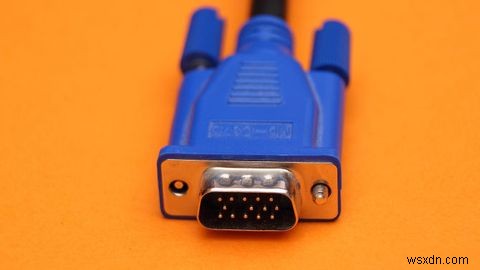

VGA（ビデオグラフィックスアレイ）

ケーブルは、フェライト付きVGA-VGAケーブル（SVGAケーブル）6フィートAMAZONで今すぐ購入

1980年代に作成された、VGA接続ケーブルは最も古いコンピューターモニターケーブルタイプの1つです。アナログビデオ信号ケーブルであるため、世界のデジタルビデオ信号への移行により人気が薄れてきました。それでも、ビデオカードやディスプレイ装置を見ると、VGAポートが表示される可能性が高くなります。

VGA接続は、3列に配置された15本のピンで識別できます。各列に5本あります。各行は、ディスプレイで使用される3つの異なるカラーチャネル（赤、緑、青）に対応しています。

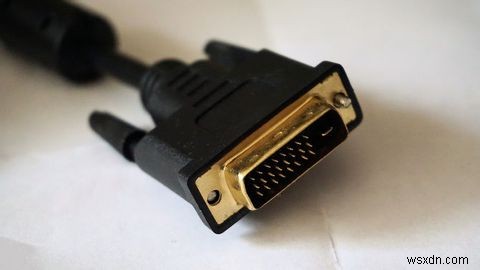

DVI（デジタルビジュアルインターフェイス）

ケーブルはフェライト付きDVI-DVIケーブル（DVIデュアルリンクケーブル、DVI Dケーブル）10フィート今すぐ購入アマゾン

ビデオ技術がアナログからデジタルに移行した2000年代に、DVI接続はVGAに成功しました。 LCDのようなデジタルディスプレイは、より高品質であることが証明され、最終的にはビデオデバイスの市場標準になりました（当時）。

DVI接続には次の3つのタイプがあります。

• DVI-A アナログ信号を送信できるため、VGAとの下位互換性があります（CRTモニターや古いLCDモニターに便利です）。
• DVI-D 新しいデジタル信号を送信できます。
• DVI-I アナログとデジタルの両方が可能です。場合によっては、VGAからDVIまたはDVIからVGAへのコンバータケーブルが必要になることがあります。

DVIはほとんど使用されなくなり、HDMI、DisplayPort、Thunderboltなどの最新のモニターコードタイプに置き換えられました。

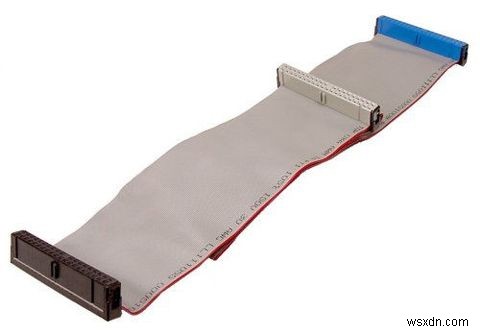

IDE（統合ドライブエレクトロニクス）

ケーブル無制限18インチIDEデュアルデバイス40ピンケーブル今すぐAMAZONで購入

ストレージデバイスをマザーボードに接続するには、IDEケーブルを使用しました。古いハードドライブを開いたことがあれば、IDEコネクタがどのように見えるかを知っているでしょう。2つ以上のプラグが付いたリボンのように見える幅の広いケーブルです。

IDEケーブルのコネクタには40ピンがあります。小型の2.5インチドライブは、44ピンのIDEのフォームファクタバージョンを使用しています。

SATA（シリアルアドバンストテクノロジーアタッチメント）

ケーブルの問題3パックストレートSATAIII6.0 Gbps SATAケーブル（SATA 3ケーブル）黒-18インチ今すぐ購入AMAZONで

新しいハードドライブは、主にIDEポートよりもSATAポートを優先します。実際、SATAはIDEを引き継ぐように設計されており、実際にそうなっています。 IDEと比較して、SATAはより高速なデータ転送速度を提供します。最近のマザーボードはSATAと互換性がある必要があります。幸いなことに、それらのほとんどはそうです。

標準のSATAケーブルは、それぞれ7つのピンと空のノッチを持つ2つのコネクタで識別できます。 L字型のようです。

注： ハードドライブを購入している場合は、PCIe接続を取得することもできます。 PCIeとSATAのガイドは、どちらを購入するかを決めるのに役立ちます。

eSATA（外部SATA）

ケーブルの問題2パック6GbpsシールドeSATAケーブル6フィートAMAZONで今すぐ購入

eSATAテクノロジーは、SATAケーブルの拡張または改良であり、SATAテクノロジーを外部形式で利用できるようにします。実際には、eSATAはSATAと大差ありませんが、外付けハードドライブや外付け光学ドライブなどのデバイスへの接続を可能にします。ただし、USB速度の進歩により、eSATAの人気は低下しています。

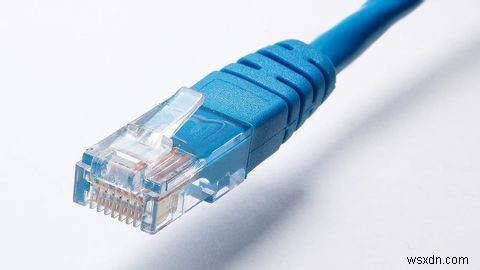

イーサネット Mediabridgeイーサネットケーブル（15フィート）-Cat6 / 5e / 5、550MHz、10Gbpsをサポート-RJ45コード（一部＃31-399-15X）AMAZONで今すぐ購入

イーサネットケーブルは、ローカルエリアネットワークのセットアップに使用されます。ほとんどの場合、ルーターをモデムやコンピューターに接続するために使用されますが、クロスオーバーイーサネットケーブルを使用して2つのデバイスを直接接続することもできます。

家庭用Wi-Fiルーターを設置または修理しようとしたことがある場合は、イーサネットコンピューターケーブルを扱ったことがあるでしょう。見た目がユニークなので、さまざまな種類のケーブルと簡単に区別できます。

現在、イーサネットケーブルにはいくつかの種類があります。

• 10BASE-Tイーサネット は最も古く、最も基本的なタイプであり、最大1.25 MB/sのデータ速度をサポートします。
• 100BASE-TXイーサネット （つまり、ファストイーサネット ）は、最大12.5 MB/sのデータ速度をサポートする古い種類のイーサネットでもあります。
• 1000BASE-Tイーサネット （つまり、ギガビットイーサネット ）は、この記事の執筆時点で家庭で使用されている最も一般的なタイプのイーサネットです。最大125MB/秒のデータ速度をサポートします。
• 10GBASE-Tイーサネット （つまり、10ギガビットイーサネット ）最大1.25 GB / sのデータ速度をサポートするために（以前のバージョンのCat5またはCat5eとは対照的に）Cat6配線を使用します。

注： テラビットイーサネットに至るまで、さらに高速な種類のイーサネットがありますが、それらはまだ家庭用ではないため、それらに遭遇することはありません。

それはそれをカバーするはずです！この記事のコンピュータコードの種類は、家の中で横になっている可能性のあるすべてのケーブルの99％を占めています。

あなたの知識をさらに深めたいですか？ USB over Ethernetを設定する必要がある理由と、PoweroverEthernetを送信する方法を学びます。
